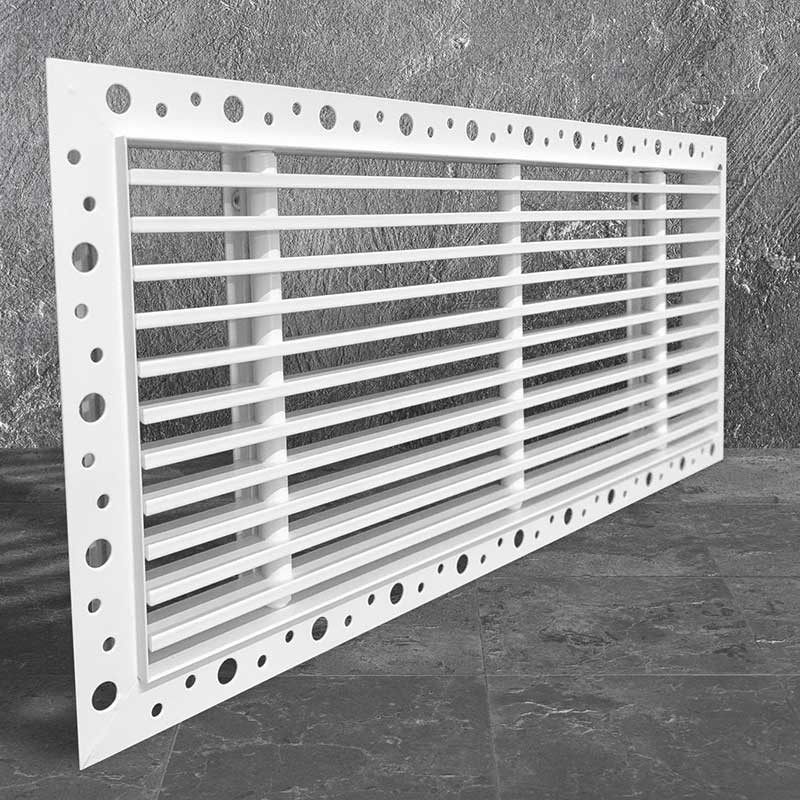

Описание щелевых решеток скрытого монтажа AR-Line-LS
Щелевые решетки со съемным жалюзийным полотном AR-Line-LS используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

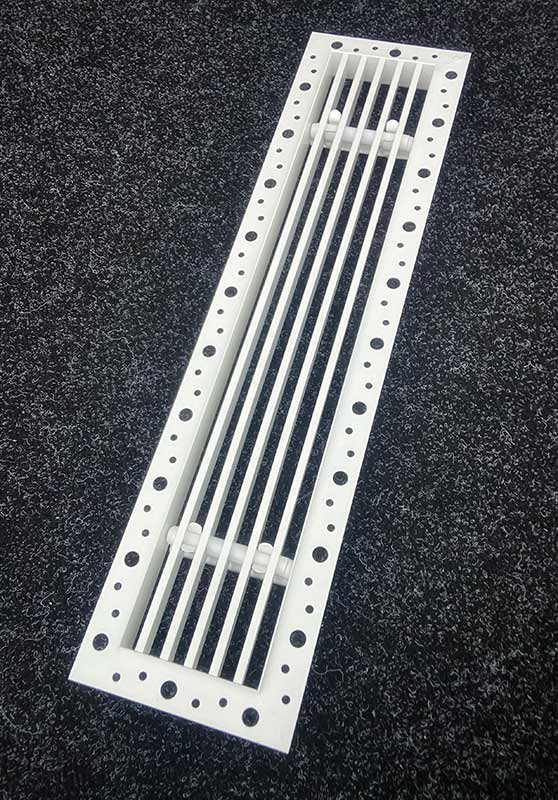

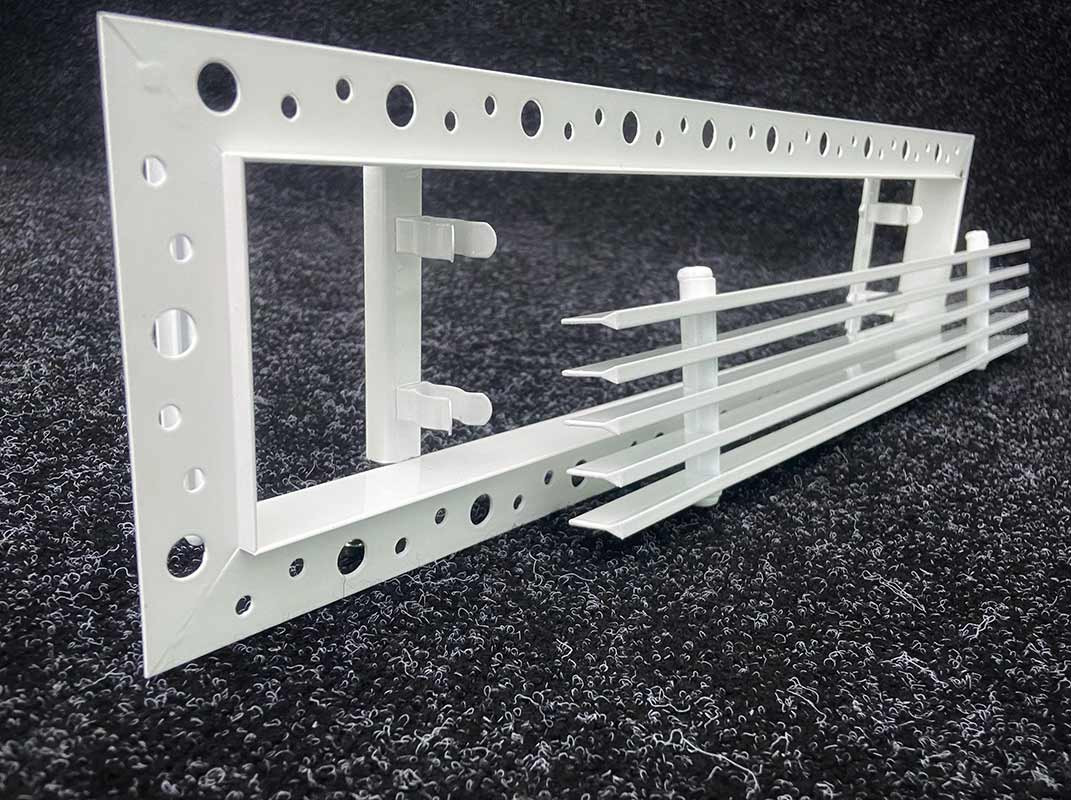

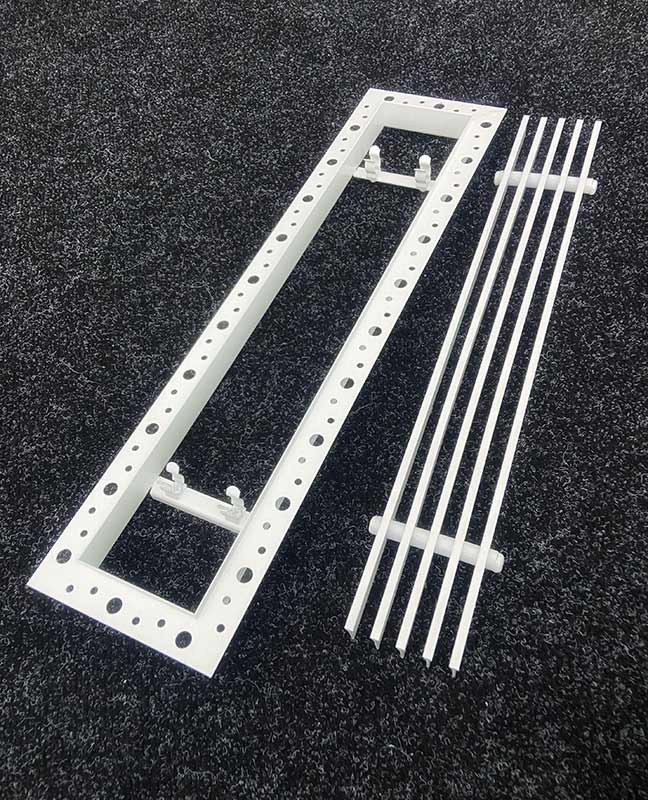

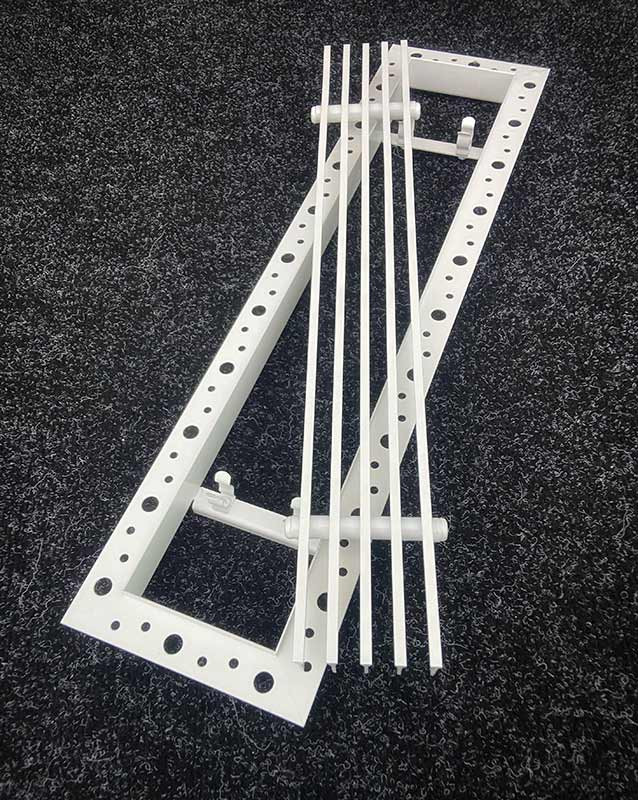

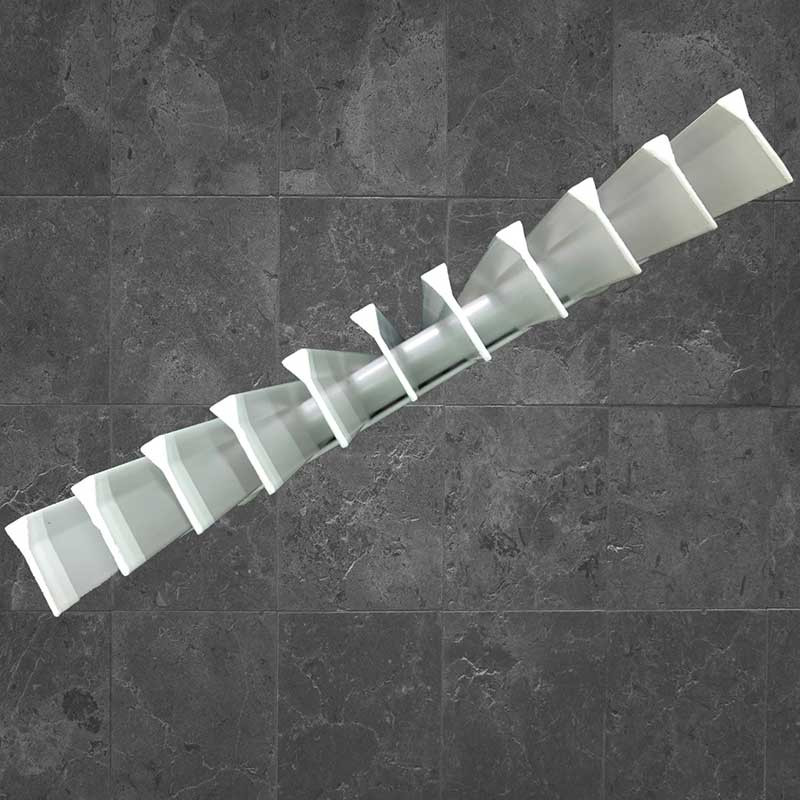

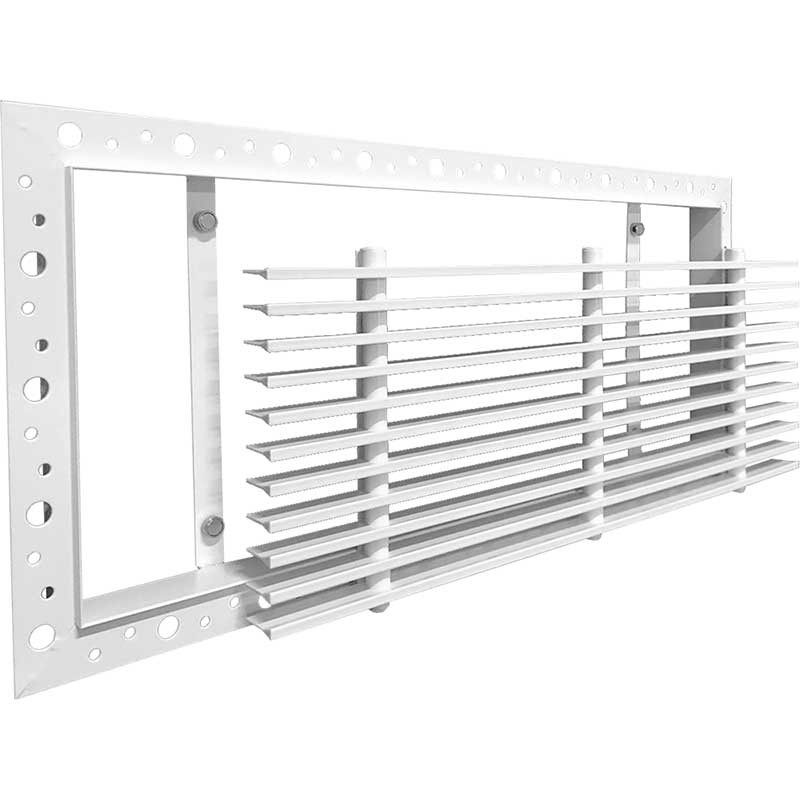

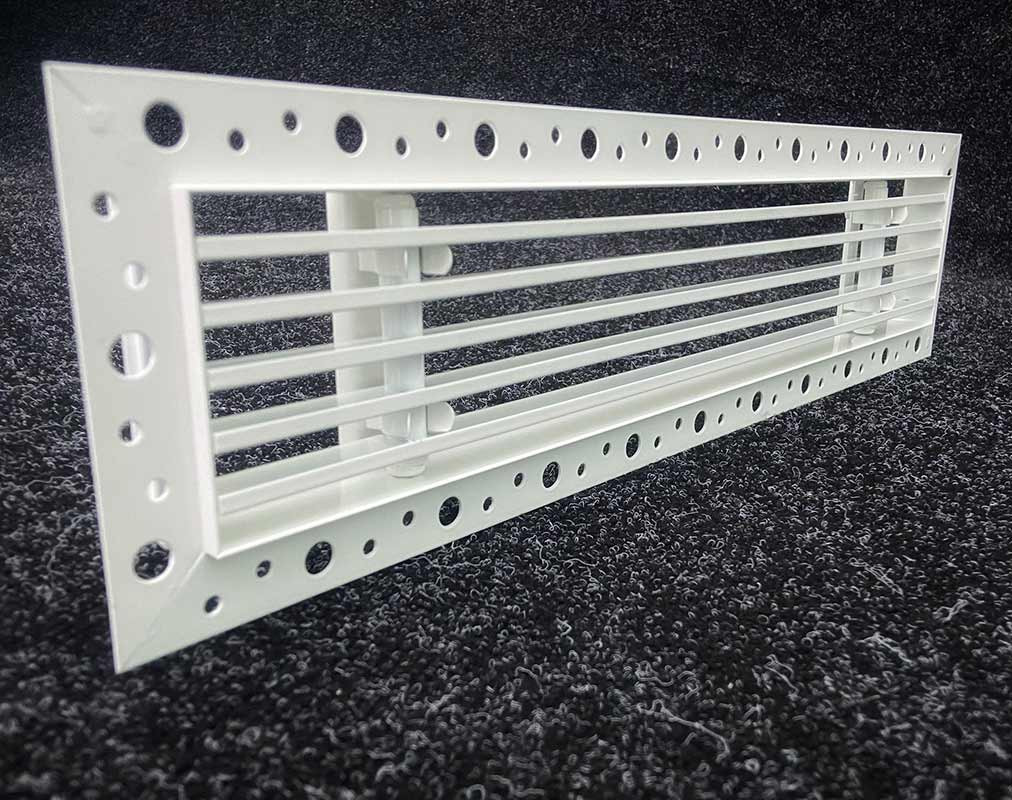

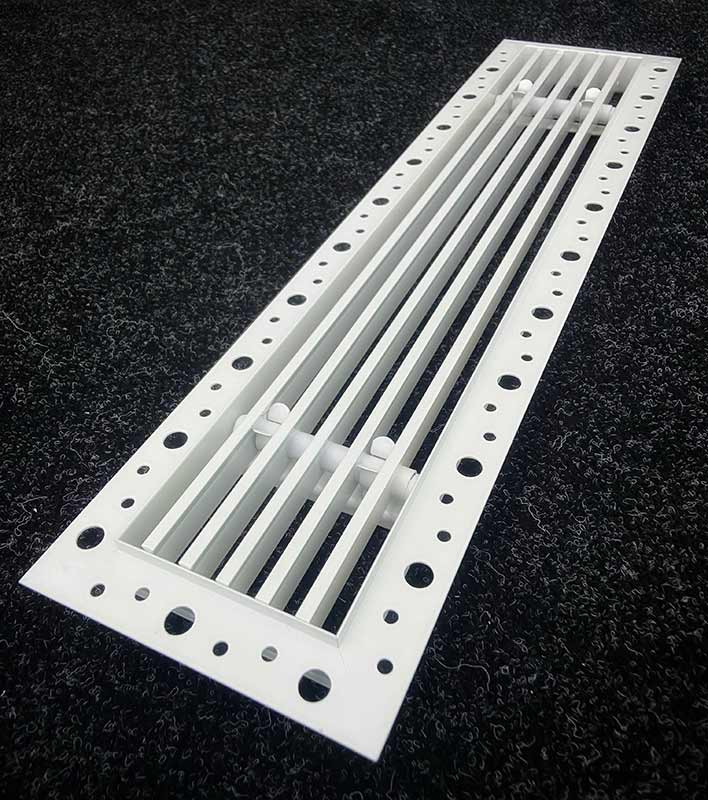

Отличительной особенностью решетки AR-Line-LS является съемное жалюзийное полотно, что значительно облегчает обслуживание вентиляционного канала в процессе эксплуатации. Неподвижные жалюзи Y-образной формы имеют ширину 5,5 мм и образуют ровные щели шириной 10 мм. Рамка линейной решетки имеет специальную форму для того, чтобы после монтажа решетки её не было видно, видимой частью в помещении остается только жалюзийное полотно. Для удобства установки рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.
Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.
Используемые материалы.
Щелевые решетки Airline-LS изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.
По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL.
Камера статического давления.
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Монтаж.
К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД).
Диффузор крепится саморезами к закладным деталям в КСД через крепежные элементы в решетке. После установки диффузора к КСД, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.
Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.
