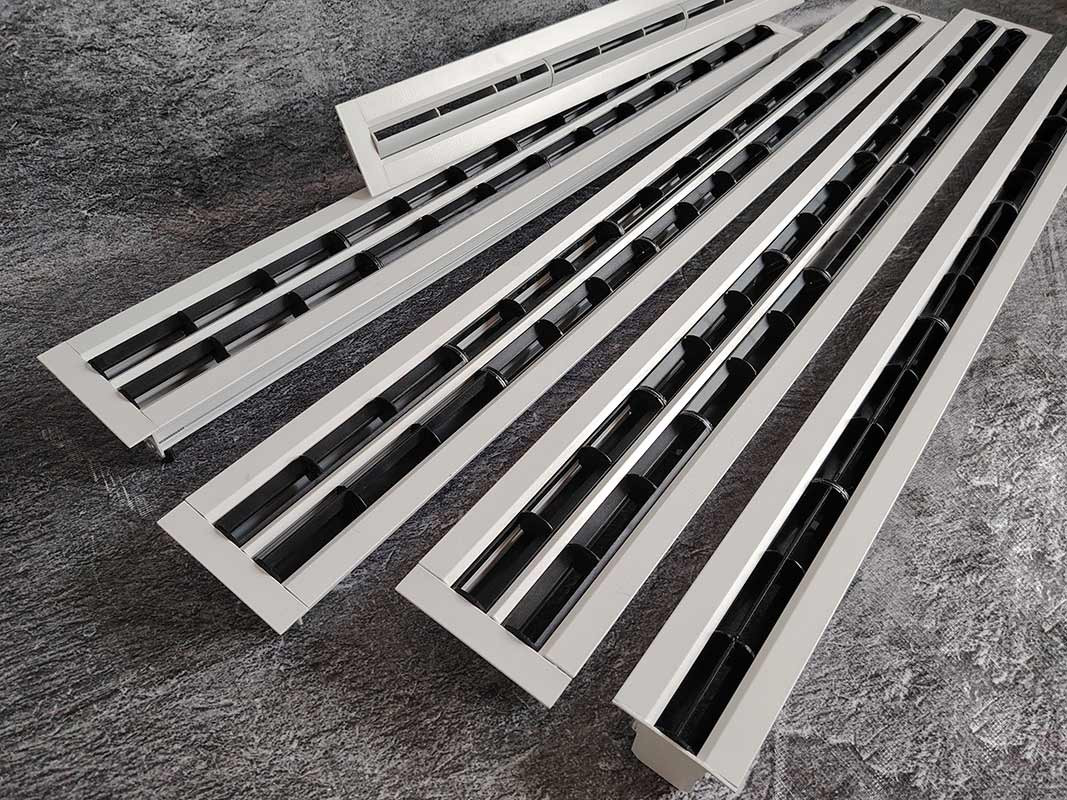

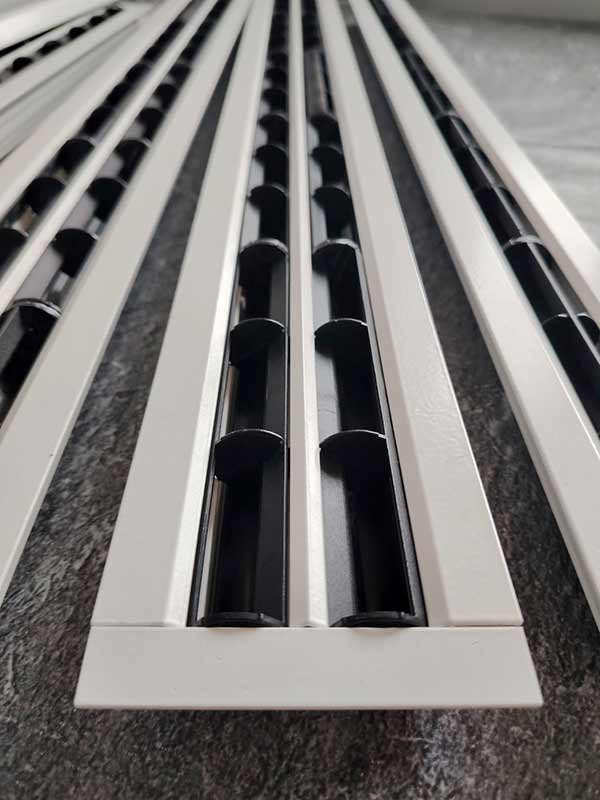

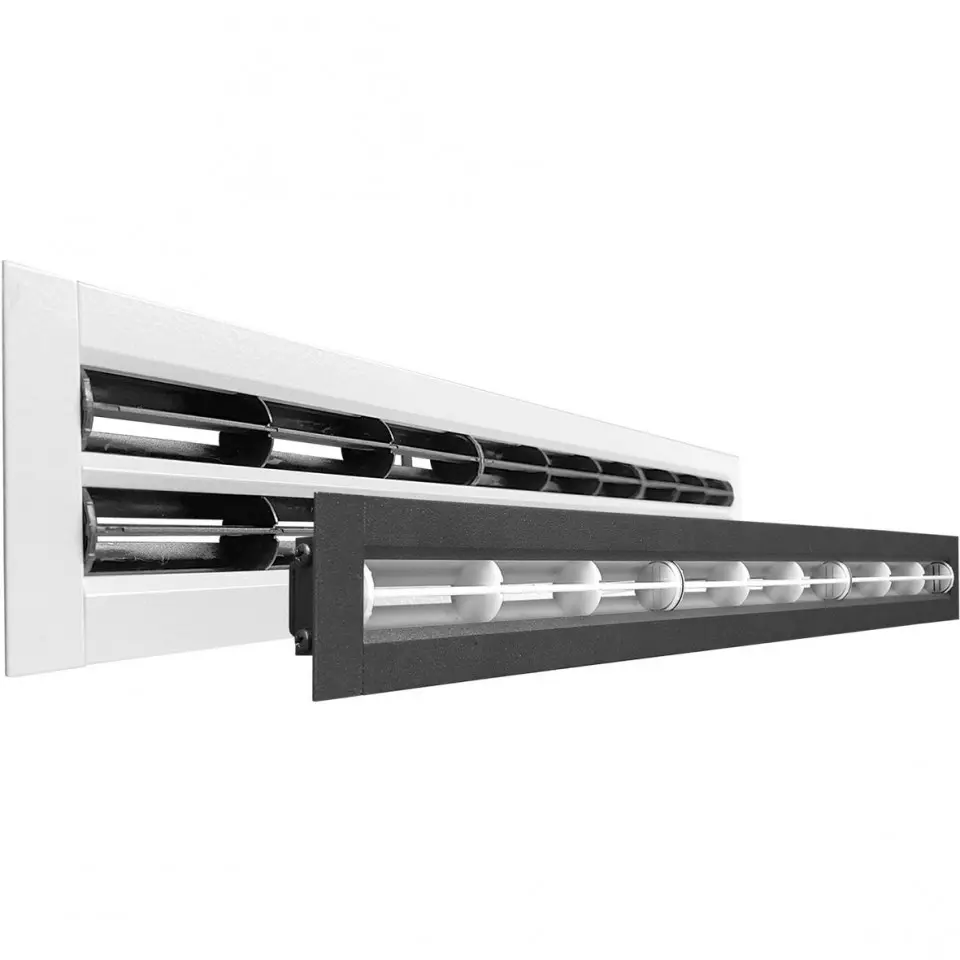

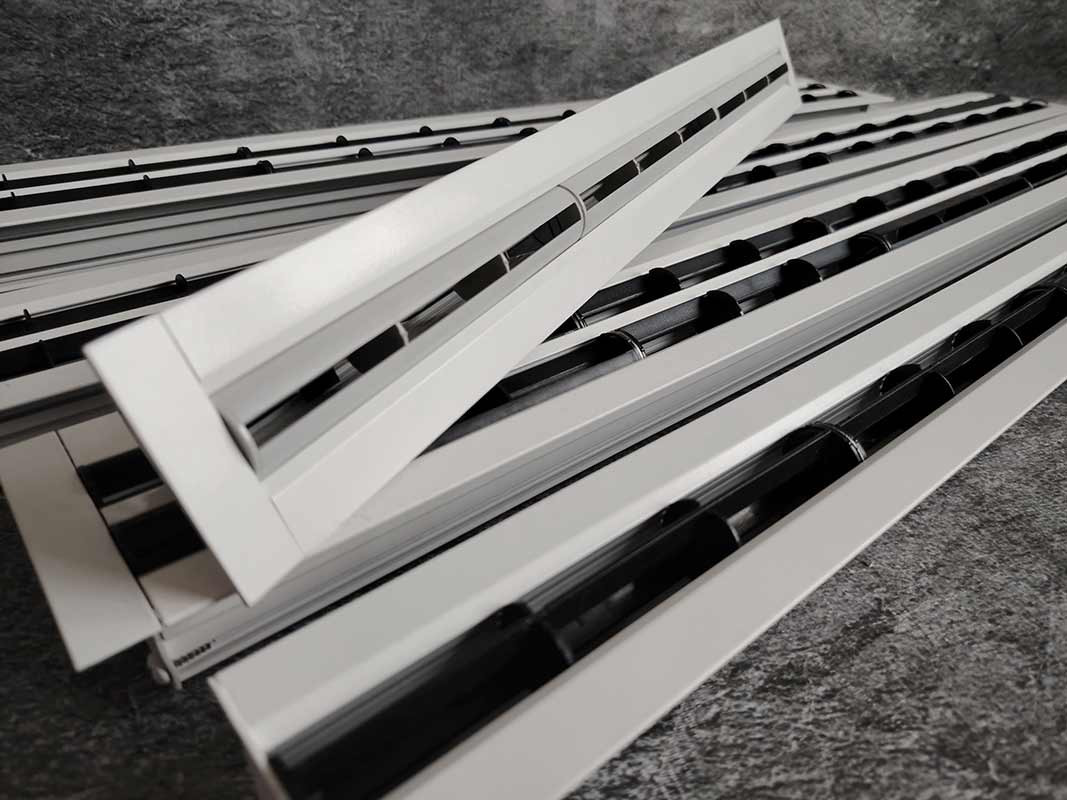

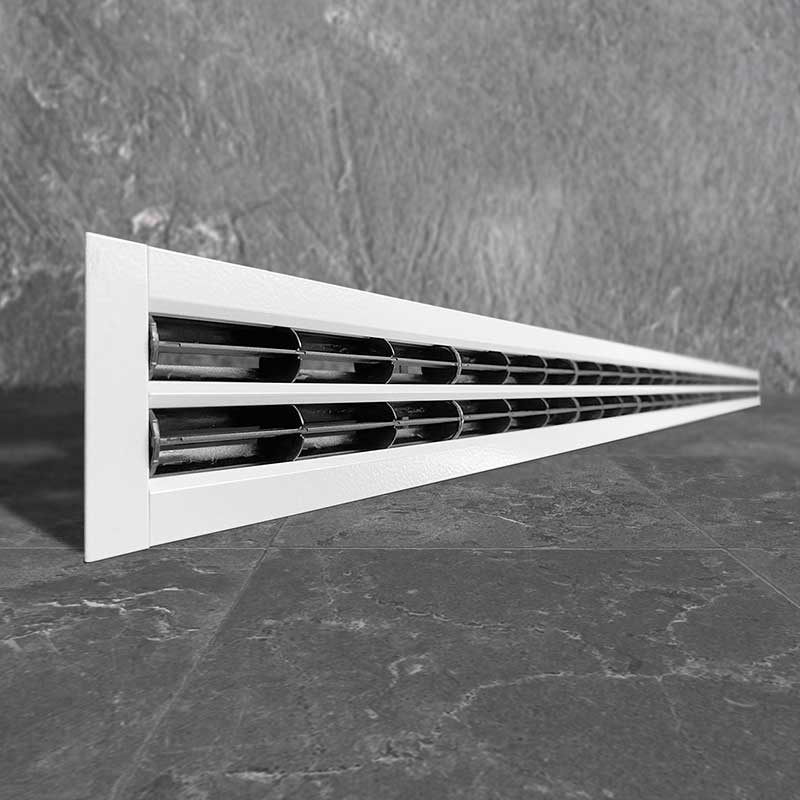

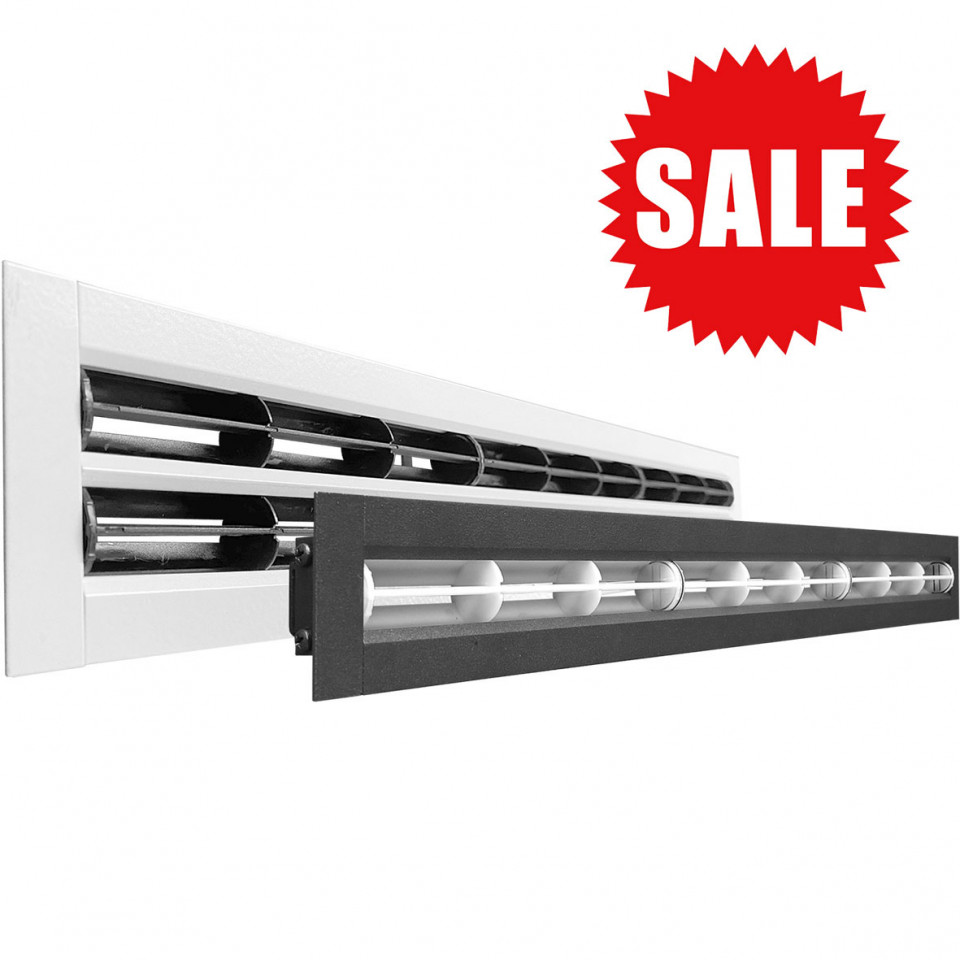

Описание щелевой приточной решетки ARPL35
Щелевые диффузоры ARPL35, используемые в системах приточно-вытяжной вентиляции и кондиционирования, имеют ряд неоспоримых преимуществ:
- Возможность регулирования направления воздушного потока горизонтально, вертикально и наклонно. Направление приточной струи настраивается вручную в одном или одновременно в нескольких направлениях, что позволяет адаптировать приток воздуха к конкретным условиям.
- Высокая степень эжекциии позволяет создавать комфортный микроклимат в помещении. Диффузор имеет способность в струю приточного воздуха равномерно подмешивать прилегающий воздух помещения, быстро выравнивая разность температур и уменьшая скорость приточной струи. Допустимая разность температур приточного воздуха и воздуха в помещении может составлять от -10 до +10 К.

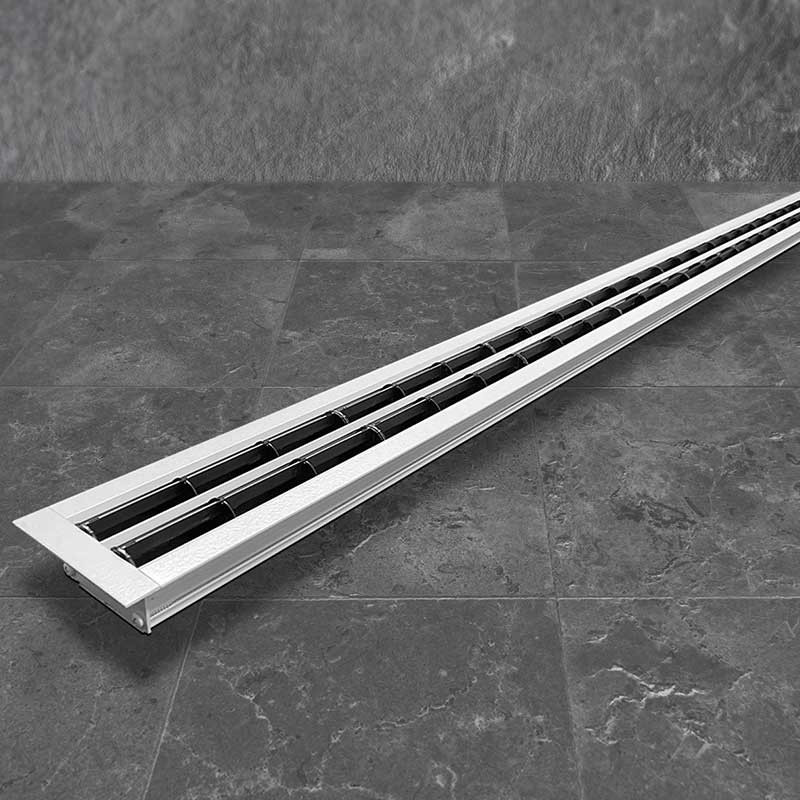

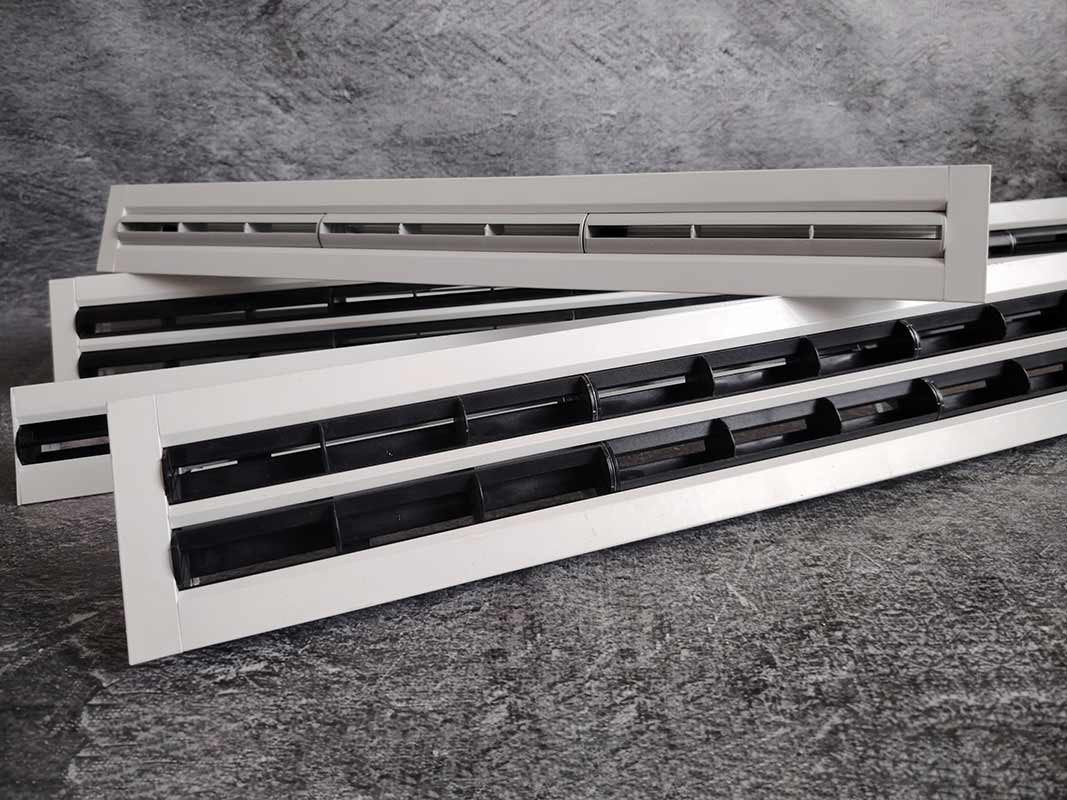

- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
- Привлекательный внешний вид отвечает требованиям самых современных дизайнерских идей.

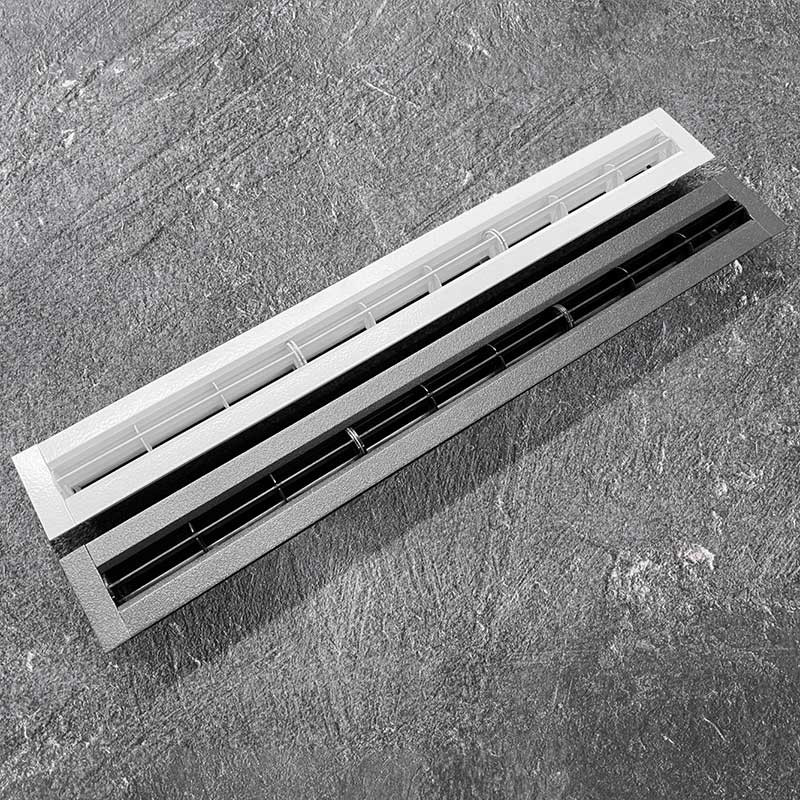

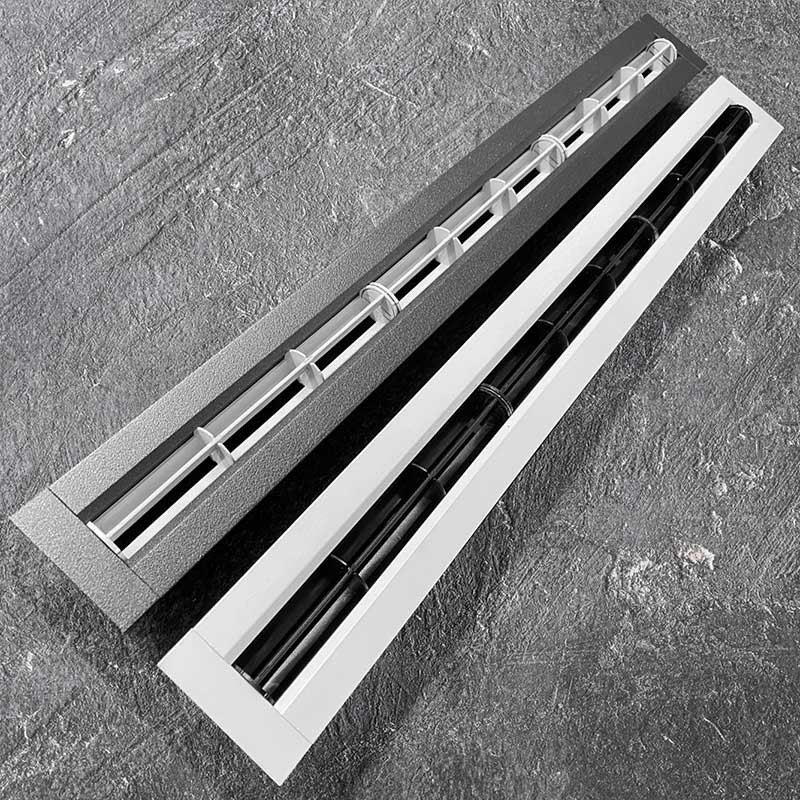

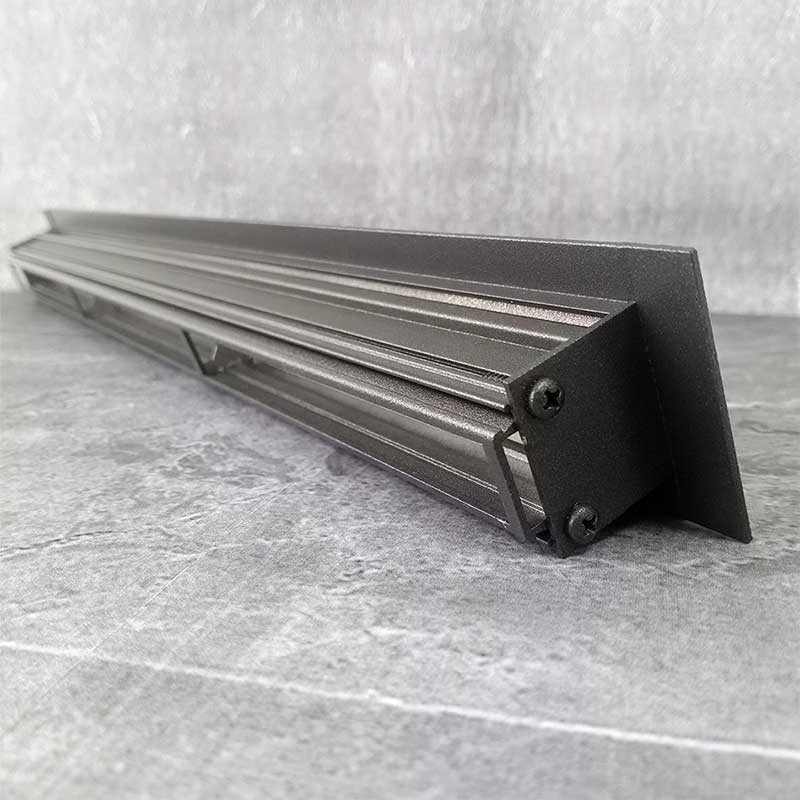

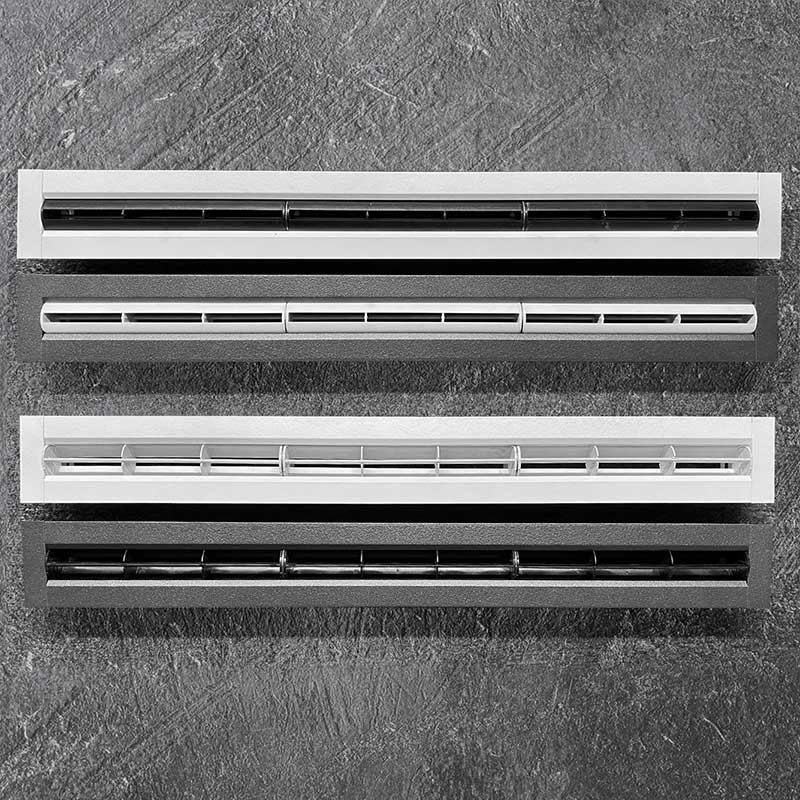

Материалы изготовления. Корпус диффузоров ARPL35 изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, а устройства регулирования направления приточных струй – из АВС пластика. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, по индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Возможные цвета направляющих из пластика: белый (близкий к RAL 9016), серый (близкий к RAL 9006) и черный (близкий к RAL 9005).

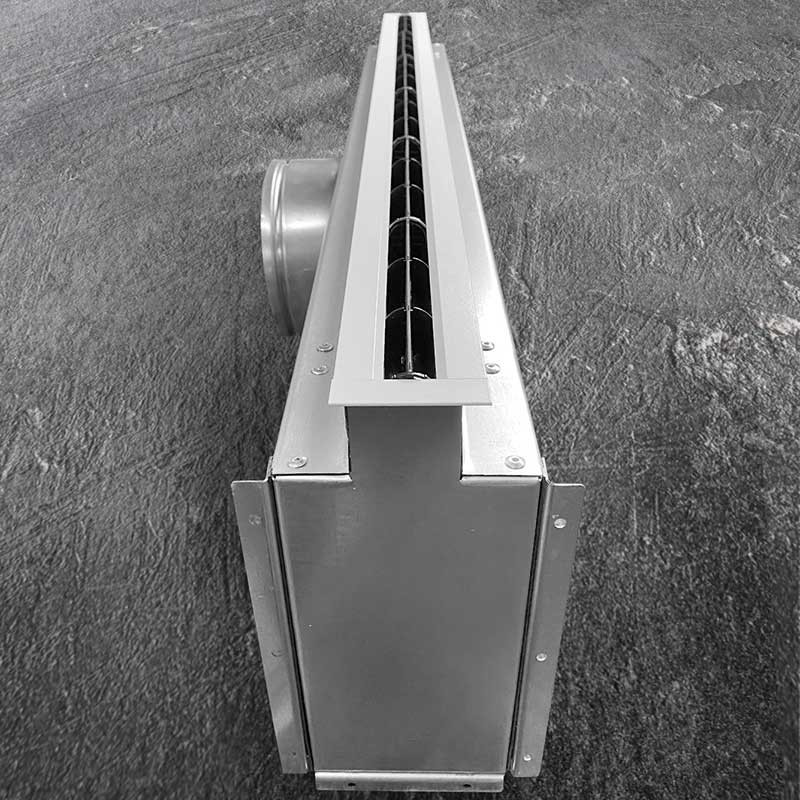

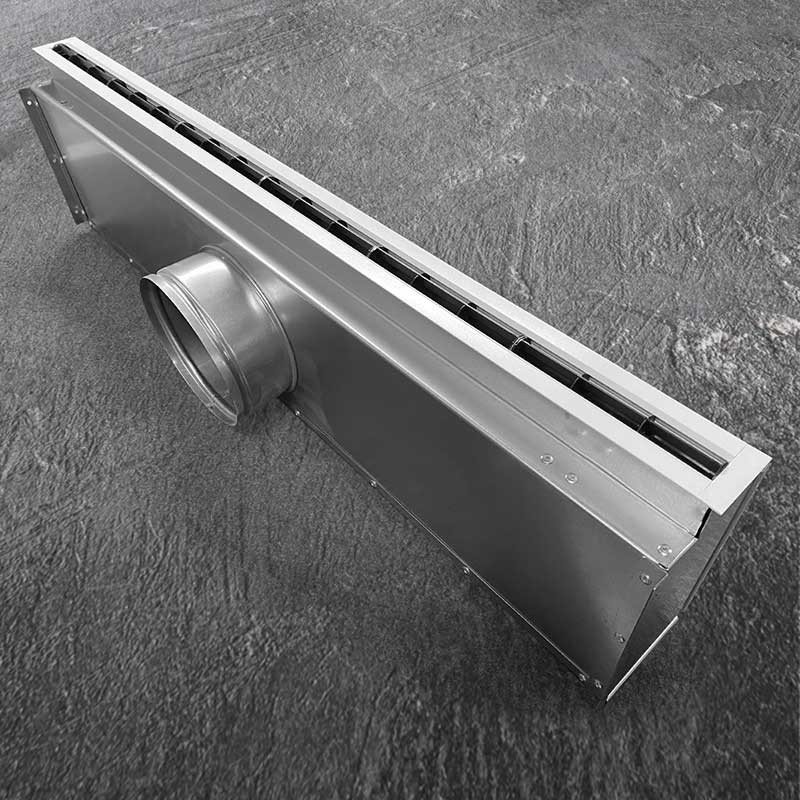

Камера статического давления. Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Монтаж. Рекомендованная высота для установки диффузора ARPL35 не более 4 м. Монтаж производится с помощью винтового соединения к закладным деталям в КСД через специальные изделия для крепления. В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины. Изделия для крепления диффузоров входят в комплект поставки. После монтажа видимой частью остается рамка и направляющие.

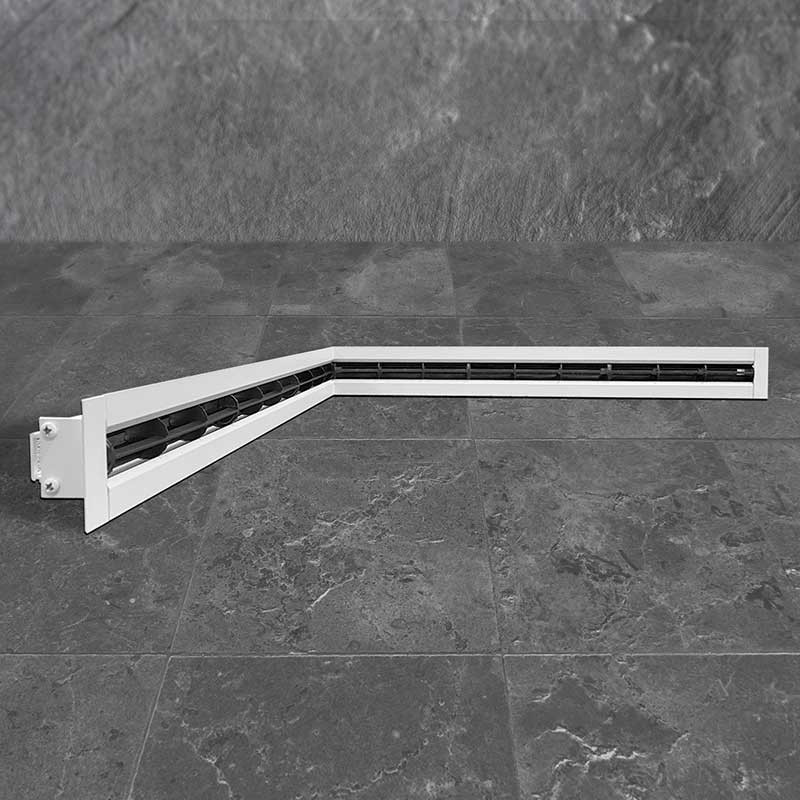

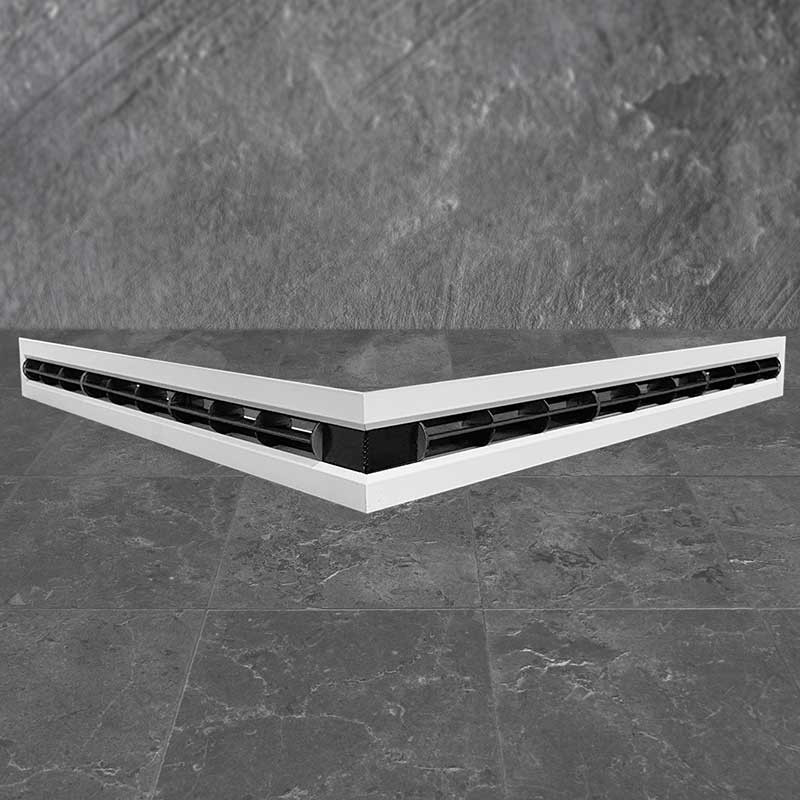

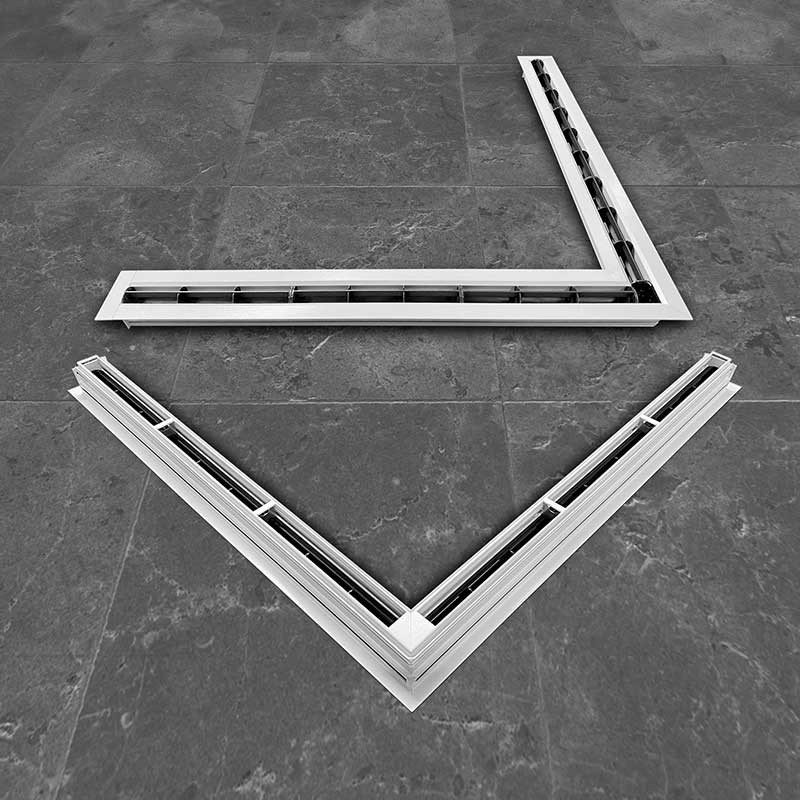

Угловые секции. Как и все щелевые решетки, диффузор ARPL35 изготавливается в виде угловой секции для установки вентиляционной системы по всему периметру помещения.
