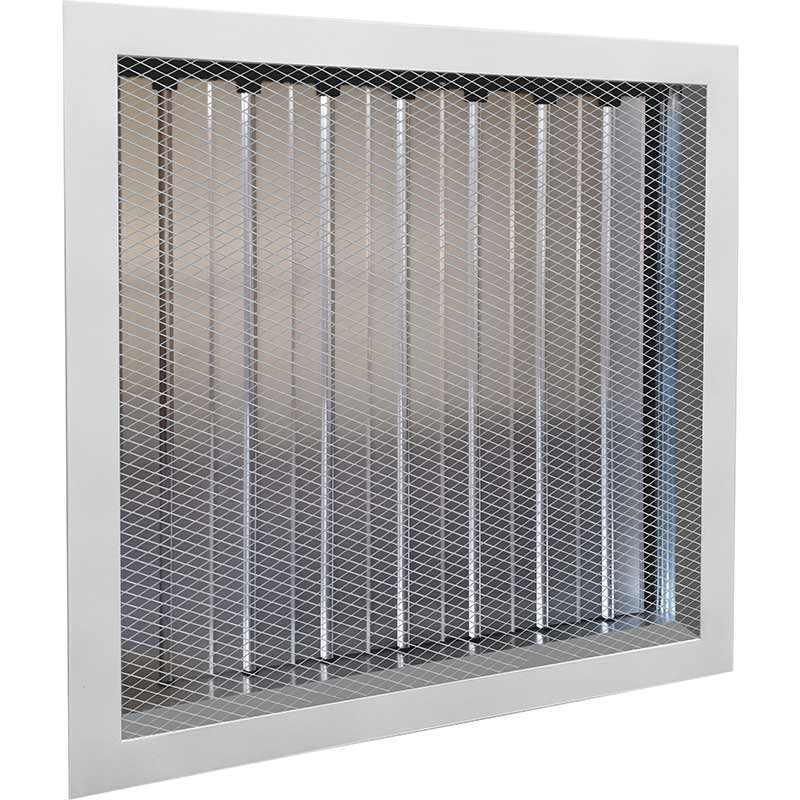

Сетчатая решетка РС-Р с клапаном расхода воздуха
Вентиляционные сетчатые решетки РС используются в приточно-вытяжной вентиляции и различных системах воздуховодов, кондиционирования воздуха. Решетки предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения в качестве декоративного элемента.
Решетки РС представляют собой рамку с закрепленной в нее стальной сеткой с помощью вытяжных заклепок. По умолчанию устанавливается просечно-вытяжная сетка 12х6 мм, по запрос у возможно изготовление решеток с сеткой 10х10 мм.
По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха (БРВ). БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Материалы изготовления
- При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная стальная сетка
- При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.
Варианты монтажа
- Крепление саморезами
- С помощью пружинной защелки (для решеток с БРВ не применимо)
Минимальные рекомендуемые размеры 100х100 мм
Максимальные рекомендуемые размеры 2950х2950 мм
Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.
Габаритно-посадочные размеры сетчатой решетки РС. АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25
Габаритно-посадочные размеры сетчатой решетки с клапаном
расхода воздуха РС-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25
Значение коэффициента Кр при различных значениях угла β
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
