Подробное описание
Применение
Роторный регенератор SUPM SRD предназначен для утилизации тепловой энергии вытяжного воздуха в системах вентиляции и кондиционирования воздуха. Пластинчатый рекуператор напольного SUPM SRP и подвесного SUPM PRP исполнения предназначен для утилизации тепловой энергии вытяжного воздуха в системах вентиляции и кондиционирования.
Конструкция и материалы SRD

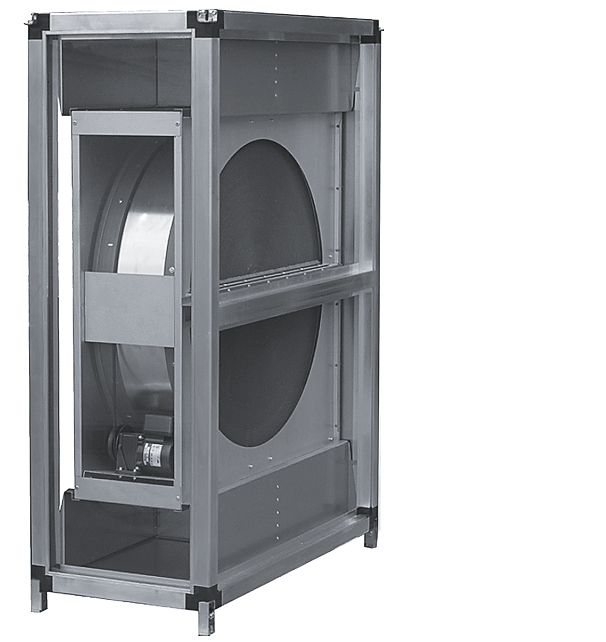

Роторный регенератор SUPM SRD представлен восемью типоразмерами. Поверхность теплообменника представляет собой вращающийся барабан из волнообразных алюминиевых лент, обеспечивающих высокоэффективную теплопередачу. Регенератор оснащен щеточными уплотнениями для минимизации перетока между приточным и вытяжным воздухом и поддоном для сбора конденсата. Вращение ротора — за счет применения трехфазного асинхронного электродвигателя и ременной передачи. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.
Конструкция и материалы SRP и PRP

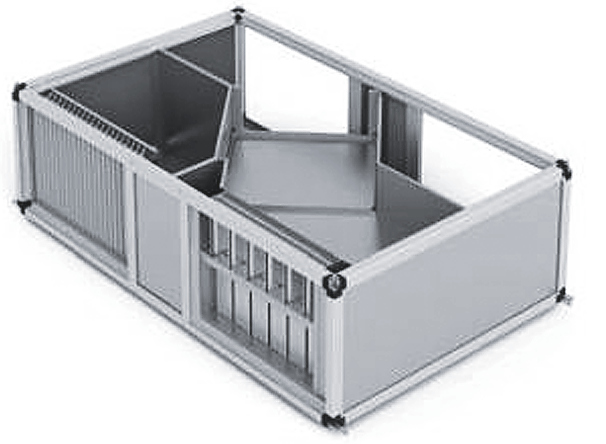

Пластинчатый рекуператор SUPM SRP представлен восемью, а SUPM PRP — пятью типоразмерами. Поверхность теплообменника представляет собой пакет специально спрофилированных алюминиевых пластин толщиной 0,2 мм с расстоянием от 5 до 9 мм между ними, обеспечивающих высокоэффективную теплопередачу. Все рекуператоры оснащены как байпасом для защиты от обмерзания, так и профильным пластиковым каплеуловителем и поддоном с патрубком для сбора конденсата с внутренней резьбой G 1/2”. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.
Регулирование и защита
Для защиты от обмерзания, а также для достижения максимальной производительности применяется частотный преобразователь.
Монтаж
Во избежание загрязнения поверхности теплообменника и, как следствие, снижения КПД необходимо перед входом в рекуператор приточного и вытяжного воздуха установить фильтрующие элементы.
Тип установки
Типоразмер секции, см
Тип секции (роторный регенератор)
Тип установки
Типоразмер секции, см
Тип секции (подвесной пластинчатый рекуператор)
Тип установки
Типоразмер секции, см
Тип секции (напольный пластинчатый рекуператор)

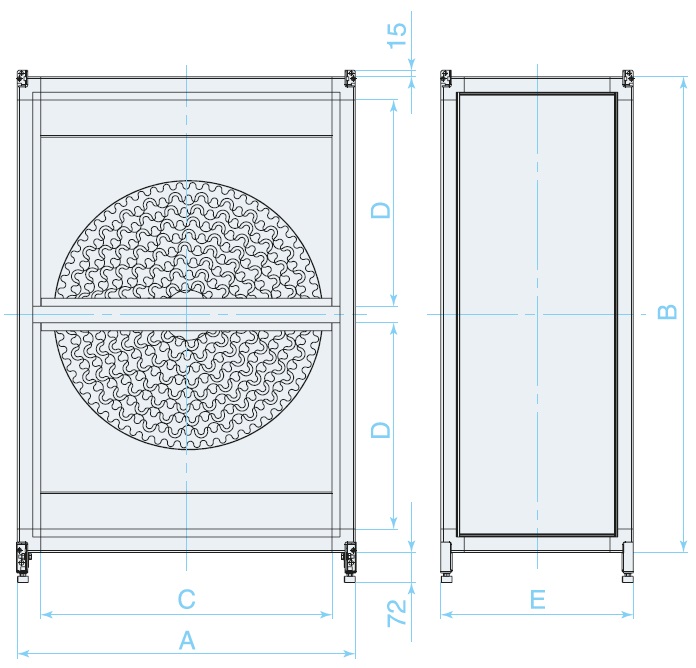

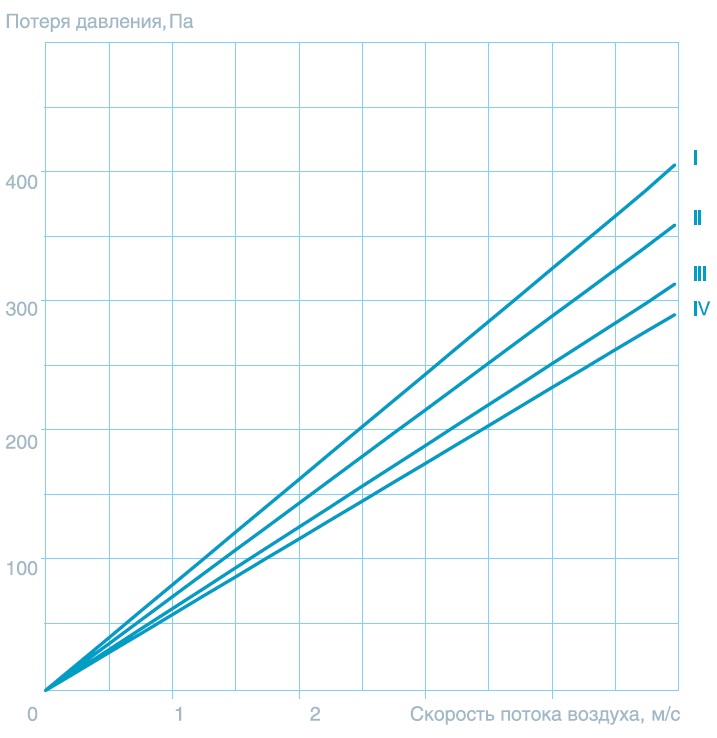

Технические характеристики роторных регенераторов
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг | Номер аэродинамической кривой |
|---|---|---|---|---|---|---|---|
| 50-25 | 710 | 940 | 635 | 395 | 460 | 62 | IV |
| 50-30 | 710 | 1040 | 635 | 445 | 460 | 65 | II |
| 60-30 | 810 | 1040 | 735 | 445 | 460 | 72 | III |
| 60-35 | 810 | 1140 | 735 | 495 | 460 | 75 | II |
| 70-40 | 910 | 1240 | 835 | 545 | 460 | 88 | II |
| 80-50 | 1010 | 1440 | 935 | 645 | 460 | 104 | I |
| 90-50 | 1125 | 1480 | 1050 | 645 | 460 | 122 | II |
| 100-50 | 1225 | 1480 | 1150 | 665 | 460 | 132 | III |

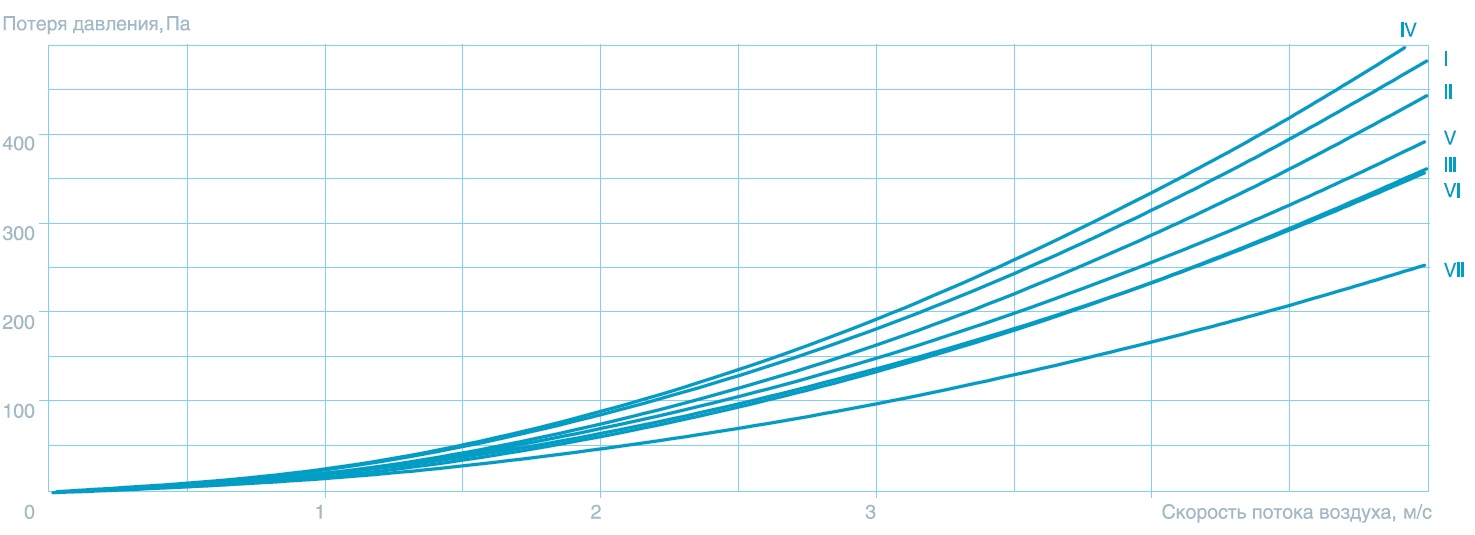

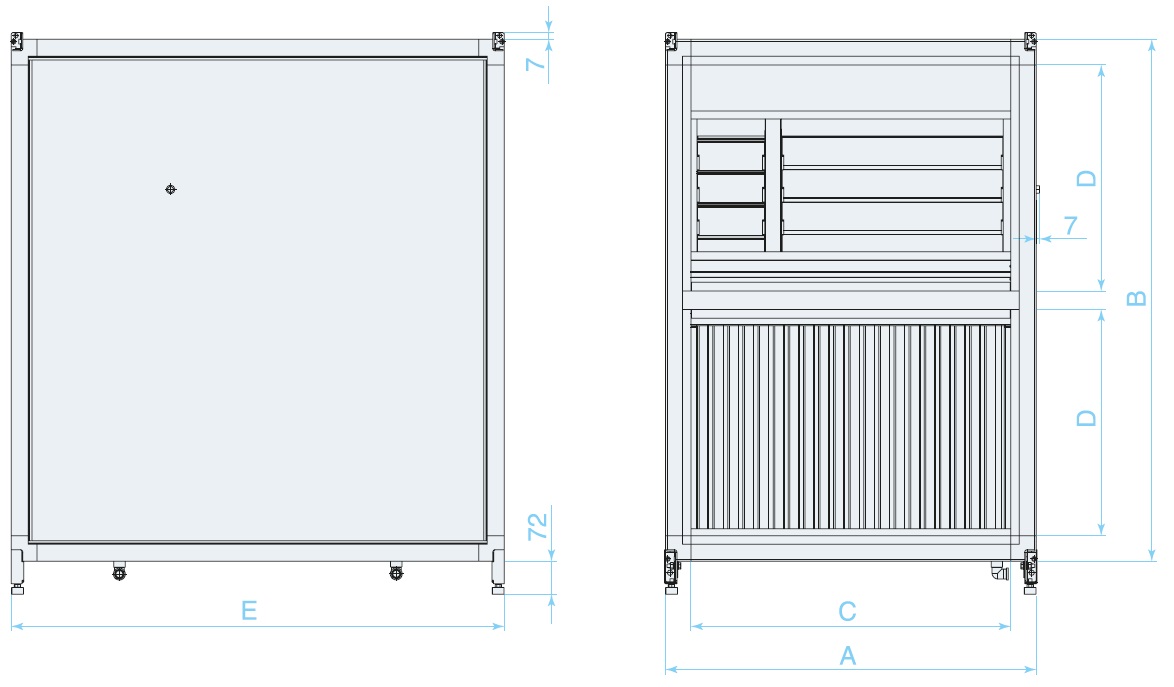

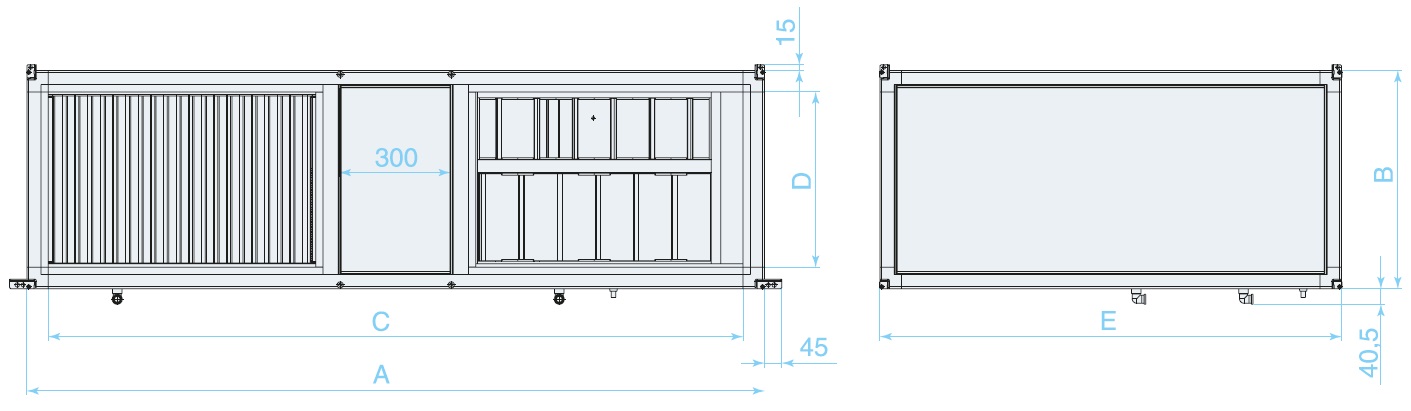

Технические характеристики пластинчатых рекуператоров
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг | Номер аэродинамической кривой |
|---|---|---|---|---|---|---|---|
| SRP-50-25 | 710 | 940 | 635 | 395 | 690 | 58 | III |
| SRP-50-30 | 710 | 1040 | 635 | 445 | 855 | 71 | III |
| SRP-60-30 | 810 | 1040 | 735 | 445 | 855 | 79 | III |
| SRP-60-35 | 810 | 1140 | 735 | 495 | 1020 | 82 | II |
| SRP-70-40 | 910 | 1240 | 835 | 545 | 1020 | 115 | II |
| SRP-80-50 | 1010 | 1440 | 935 | 645 | 1330 | 135 | I |
| SRP-90-50 | 1125 | 1480 | 1050 | 645 | 1330 | 164 | III |
| SRP-100-50 | 1225 | 1480 | 1150 | 665 | 1065 | 175 | II |
| PRP-50-25 | 710 | 470 | 1726 | 395 | 1065 | 108 | VII |
| PRP-50-30 | 710 | 520 | 1726 | 445 | 1065 | 110 | VI |
| PRP-60-30 | 810 | 520 | 1926 | 445 | 1205 | 135 | V |
| PRP-60-35 | 810 | 570 | 1926 | 495 | 1205 | 141 | IV |
| PRP-70-40 | 910 | 620 | 2126 | 545 | 1265 | 150 | V |
