Подробное описание
Применение
Охладитель SUPM SPC-W/F предназначен для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Конструкция и материалы
Охладитель SUPM SPC-W/F представлен восемью типоразмерами и предназначен для эксплуатации при максимальном рабочем давлении хладоносителя 1,5 МПа. В качестве хладоносителя рекомендуется использовать воду или незамерзающие смеси. Поверхность теплообменника изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Трубные коллекторы из стали имеют резьбовые патрубки, выведенные за боковую панель для обезвоздушивания теплообменника и слива воды. Исполнение теплообменника — трехрядное. Все охладители стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата. Правое или левое исполнение по стороне подвода хладагента. При монтаже изменение стороны обслуживания невозможно. Все водяные охладители испытываются на герметичность водой под давлением 20 атм в течение 10 мин. Возможна дополнительная установка капилярного термостата для защиты фреонового охладителя от обмерзания. Фреоновые охладители поставляются в осушенном виде, заправленные инертным газом.
Регулирование холодопроизводительности
Xолодопроизводительность водяного охладителя регулируется автоматически с помощью блока управления. Плавное регулирование производительности достигается путем применения в обвязке охладителя трехходового клапана поворотного типа и привода с сигналом управления 0-10 В, что позволяет точно поддерживать температуру приточного воздуха.
Монтаж
Охладитель устанавливается поддоном вниз как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. Для предотвращения загрязнения охладителя необходимо перед ним установить воздушный фильтр. Охладитель следует подключать по принципу противотока, так как при использовании прямоточной схемы подвода хладоносителя мощность охладителя снижается.
Тип установки
Типоразмер секции, см
Тип секции (водяной охладитель)
Тип установки
Типоразмер секции, см
Тип секции (водяной охладитель)

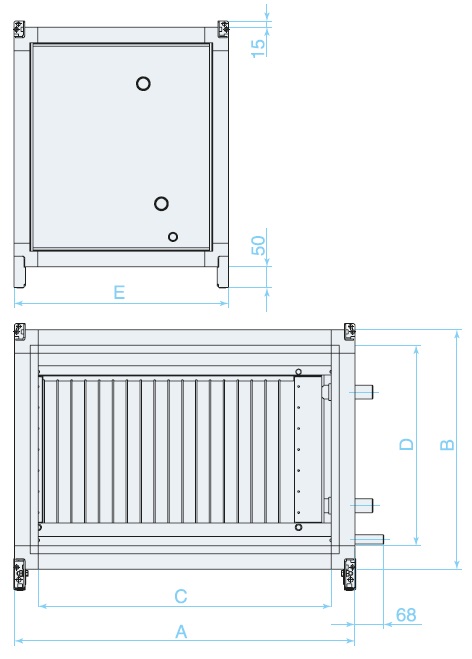

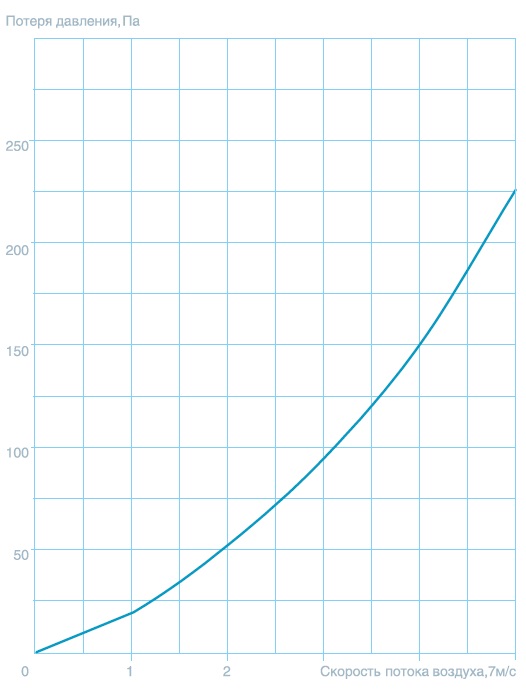

Технические характеристики водяного охладителя
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 510 | 38 |
| 50-30 | 710 | 520 | 635 | 445 | 510 | 40 |
| 60-30 | 810 | 520 | 735 | 445 | 510 | 44 |
| 60-35 | 810 | 570 | 735 | 495 | 510 | 46 |
| 70-40 | 910 | 620 | 835 | 545 | 510 | 52 |
| 80-50 | 1010 | 720 | 935 | 645 | 510 | 62 |
| 90-50 | 1125 | 740 | 1050 | 645 | 510 | 68 |
| 100-50 | 1225 | 740 | 1150 | 665 | 510 | 72 |
| Типоразмер | Расход воздуха, м×/ч | Расход воды, м×/ч | Гидравлическое сопротивление, кПа | Хлодопроизводительность, кВт | Температура воздуха на выходе, °С | Заправочный объем, л |
|---|---|---|---|---|---|---|
| 50-25 | 1600 | 1,29 | 5,6 | 6,8 | 20 | 1,4 |
| 50-30 | 1900 | 1,53 | 5,69 | 8 | 20 | 1,8 |
| 60-30 | 2300 | 1,86 | 8,73 | 9,7 | 20 | 2 |
| 60-35 | 2700 | 2,19 | 9,58 | 11,4 | 20 | 2,3 |
| 70-40 | 3600 | 2,91 | 13,71 | 15,2 | 20 | 3 |
| 80-50 | 5100 | 4,12 | 20,79 | 21,5 | 20 | 4,4 |
| 90-50 | 5700 | 4,6 | 27,56 | 24 | 20 | 4,8 |
| 100-50 | 6300 | 5,08 | 19,09 | 26,6 | 20 | 5,3 |
Температура наружного воздуха: +30°C, относительная влажность наружного воздуха: 45%, температурный перепад
воды: 7/12°C

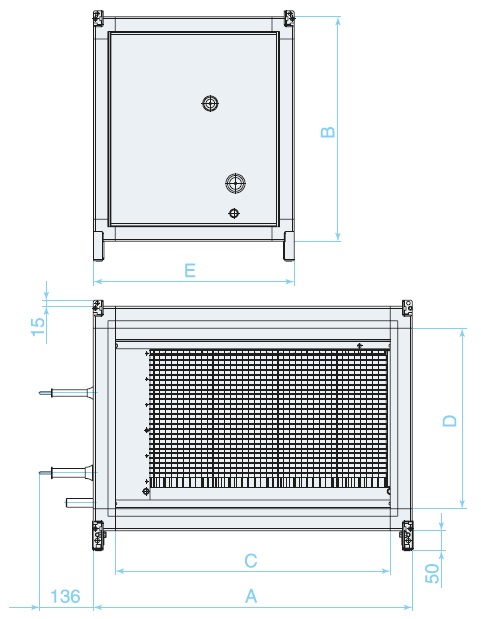

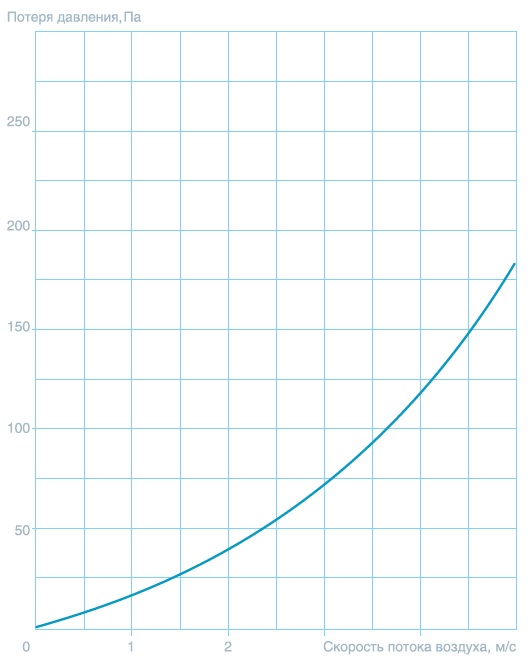

Технические характеристики фреонового охладителя
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Диаметры патрубков, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| жидкостная линия | газовая линия | |||||||
| 50-25 | 710 | 470 | 635 | 395 | 510 | 12 | 16 | 38 |
| 50-30 | 710 | 520 | 635 | 445 | 510 | 16 | 22 | 40 |
| 60-30 | 810 | 520 | 735 | 445 | 510 | 16 | 22 | 44 |
| 60-35 | 810 | 570 | 735 | 495 | 510 | 16 | 22 | 46 |
| 70-40 | 910 | 620 | 835 | 545 | 510 | 22 | 28 | 52 |
| 80-50 | 1010 | 720 | 935 | 645 | 510 | 22 | 28 | 62 |
| 90-50 | 1125 | 740 | 1050 | 645 | 510 | 28 | 35 | 68 |
| 100-50 | 1225 | 740 | 1150 | 665 | 510 | 28 | 35 | 72 |
| Типоразмер | Расход воздуха, м×/ч | Холодопроизводительность, кВт | Температура воздуха на выходе, °С |
Заправочный объем, л |
|---|---|---|---|---|
| 50-25 | 1600 | 9,0 | 19 | 1,4 |
| 50-30 | 1900 | 10,6 | 19 | 1,8 |
| 60-30 | 2300 | 12,9 | 19 | 2,0 |
| 60-35 | 2700 | 15,1 | 19 | 2,3 |
| 70-40 | 3600 | 20,2 | 19 | 3,0 |
| 80-50 | 5100 | 28,5 | 19 | 4,4 |
| 90-50 | 5700 | 32,0 | 19 | 4,8 |
| 100-50 | 6300 | 35,5 | 19 | 5,3 |
Температура наружного воздуха: +30°C, относительная влажность наружного воздуха: 45%, температура кипения
фреона: +5°C
