Подробное описание
Применение
Секция моноблока SUPM A предназначена для очистки, нагрева и перемещения приточного воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Конструкция и материалы
Секция моноблока SUPM A представлена восемью типоразмерами. Конструктивно состоит из следующих функциональных элементов: фильтр EU4, водяной нагреватель, вентилятор. Конструкция секции позволяет организовать выхлоп воздуха как прямо, так и вверх посредством перестановки торцевой и верхней панелей. Рабочие колеса из оцинкованного стального листа. Используется «свободное» рабочее колесо с назад загнутыми лопатками. Для нагрева воздуха используются двухрядные и трехрядные нагреватели SPHW. Фильтрующая вставка предназначена для очистки воздуха, а также для защиты теплообменника от загрязнения. Быстросъемные сервисные панели, оснащенные ручками, позволяют производить замену фильтрующей вставки слева/справа.
Защита элементов
Защита двигателя вентилятора, входящего в состав моноблока, осуществляется применением токоограничивающих автоматов, включенных в систему автоматики. Для вентилятора с двигателем 4 кВт и выше при отсутствии частотного регулятора применяется устройство плавного пуска. Защита от замерзания теплообменника представляет собой комплекс взаимосвязанных мероприятий. Данный комплекс включает в себя следующие компоненты:
• капиллярный термостат для защиты от обмерзания по воздуху;
• накладной датчик температуры обратного теплоносителя для защиты от обмерзания по воде;
• блок управления типа SBUP.
Регулирование производительности
Производительность вентилятора регулируется изменением числа оборотов электродвигателя. Для этого рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения.
Монтаж
Моноблок SUPM A устанавливается как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. Для предотвращения передачи вибраций от моноблока к воздуховоду рекомендуется монтировать до и после моноблока гибкие вставки.
Тип установки
Типоразмер секции, см
Секция моноблока (фильтр+нагрев+вентилятор)
Рядность нагревателя
2—двухрядный
3—трехрядный
Диаметр рабочего колеса, мм
Мощность двигателя, кВт
Число оборотов двигателя в минуту
Частотное регулирование
N— не требуется
R— необходимо внешнее

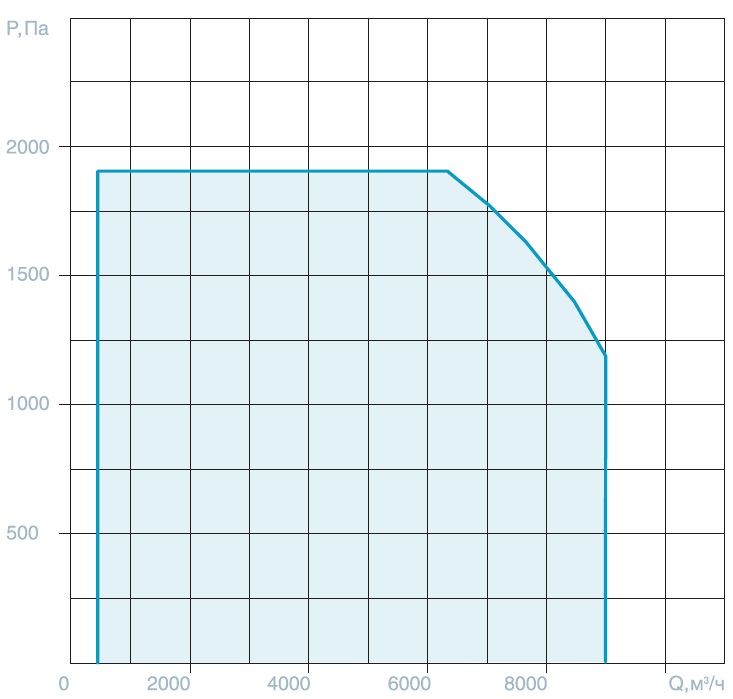

Технические характеристики
| Модель | Диаметр рабочего колеса, мм |
Мощность двигателя, кВт |
Двигатель | Частота вращени, об./мин |
Рабочий ток, А |

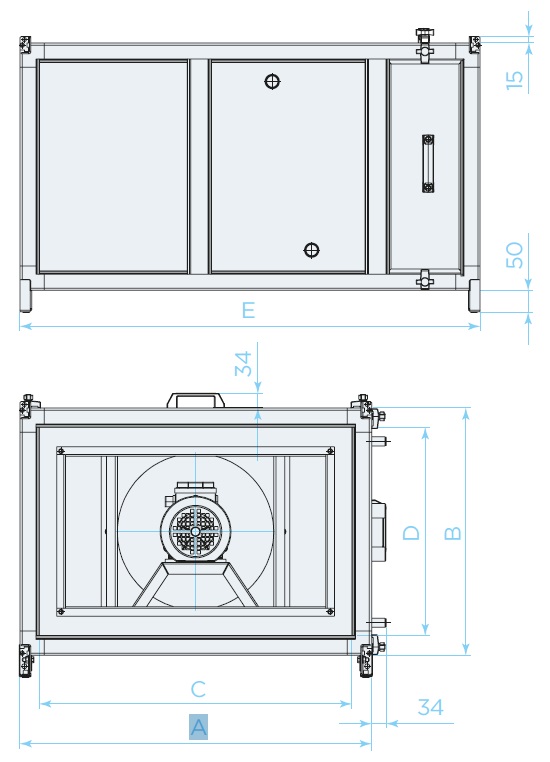

A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг (A.2/A.3) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50-25 | 225 | 0,37 | 63 A2 | 2730 | 1,66/0,96 | 710 | 470 | 635 | 395 | 1050 | 126/127 |
| 50-25 | 250 | 0,55 | 63 B2 | 2730 | 2,47/1,43 | 710 | 470 | 635 | 395 | 1050 | 122/123 |
| 50-30 | 250 | 0,55 | 63 B2 | 2730 | 2,47/1,43 | 710 | 520 | 635 | 445 | 1050 | 130,5/132 |
| 50-30 | 280 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 710 | 520 | 635 | 445 | 1050 | 134,5/136,5 |
| 50-30 | 315 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 710 | 520 | 635 | 445 | 1050 | 134,5/136,5 |
| 60-30 | 280 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 810 | 520 | 735 | 445 | 1150 | 138/140 |
| 60-30 | 315 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 810 | 520 | 735 | 445 | 1150 | 138/140 |
| 60-35 | 315 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 810 | 570 | 735 | 495 | 1150 | 145/147 |
| 60-35 | 315 | 1,50 | 80 A2 | 2880 | 5,60/3,30 | 810 | 570 | 735 | 495 | 1150 | 147/149 |
| 60-35 | 355 | 2,20 | 80 B2 | 2860 | 8,00/4,60 | 810 | 570 | 735 | 495 | 1150 | 152/154 |
| 70-40 | 315 | 1,10 | 71 B2 | 2800 | 4,40/2,52 | 910 | 620 | 835 | 545 | 1200 | 150/153 |
| 70-40 | 315 | 2,20 | 80 B2 | 2860 | 8,00/4,60 | 910 | 620 | 835 | 545 | 1200 | 165/168 |
| 70-40 | 355 | 2,20 | 80 B2 | 2860 | 8,00/4,60 | 910 | 620 | 835 | 545 | 1200 | 165/168 |
| 80-50 | 355 | 2,20 | 80 B2 | 2860 | 8,00/4,60 | 1010 | 720 | 935 | 645 | 1350 | 174/178 |
| 80-50 | 355 | 3,00 | 90 L2 | 2860 | 10,5/6,0 | 1010 | 720 | 935 | 645 | 1350 | 180/184 |
| 80-50* | 400 | 4,00 | 100 S2 | 2850 | 8,00/4,60 | 1010 | 720 | 935 | 645 | 1350 | 194/198 |
| 90-50 | 355 | 3,00 | 90 L2 | 2860 | 10,5/6,0 | 1125 | 740 | 1050 | 645 | 1350 | 189,5/193 |
| 90-50* | 400 | 4,00 | 100 S2 | 2850 | 8,00/4,60 | 1125 | 740 | 1050 | 645 | 1350 | 94/197,5 |
| 90-50 | 450 | 3,00 | 100 S4 | 1410 | 11,6/6,7 | 1125 | 740 | 1050 | 645 | 1350 | 212/215,5 |
| 100-50* | 400 | 4,00 | 100 S2 | 2850 | 8,00/4,60 | 1225 | 740 | 1150 | 665 | 1400 | 215/219 |
| 100-50 | 450 | 3,00 | 100 S4 | 1410 | 11,6/6,7 | 1225 | 740 | 1150 | 665 | 1400 | 215/219 |
| 100-50* | 450 | 4,00 | 100 L4 | 1410 | 8,50/4,90 | 1225 | 740 | 1150 | 665 | 1400 | 212/225,5 |
| 100-50* | 450 | 5,50 | 112 M4 | 1430 | 11,0/6,5 | 1225 | 740 | 1150 | 665 | 1400 | 231/235,5 |
Напряжение для моделей помеченных * — 3~380/3~660, для всех стальных моделей 3~220/3~380 В

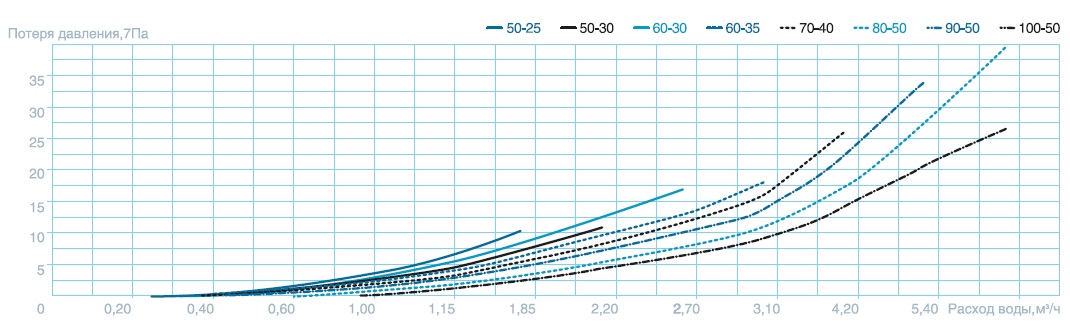

Технические характеристики двухрядного нагревателя секции
| Типоразмер | Расход воздуха, м×/ч | Расход воды, м×/ч | Гидравлическое сопротивление, кПа |
Теплопроизводительность, кВт |
|---|---|---|---|---|
| 50-25 | 1600 | 0,93 | 2,89 | 26,0 |
| 50-30 | 1900 | 1,11 | 2,99 | 30,9 |
| 60-30 | 2300 | 1,34 | 4,88 | 37,4 |
| 60-35 | 2700 | 1,57 | 5,73 | 43,9 |
| 70-40 | 3600 | 2,09 | 7,62 | 58,5 |
| 80-50 | 5100 | 2,97 | 11,96 | 82,9 |
| 90-50 | 5700 | 3,32 | 16,81 | 92,6 |
| 100-50 | 6300 | 3,66 | 10,06 | 102,4 |
Температура наружного воздуха: -30°C, температура воздуха на выходе из нагревателя: +18°C, температурный
перепад воды: 95/70°C

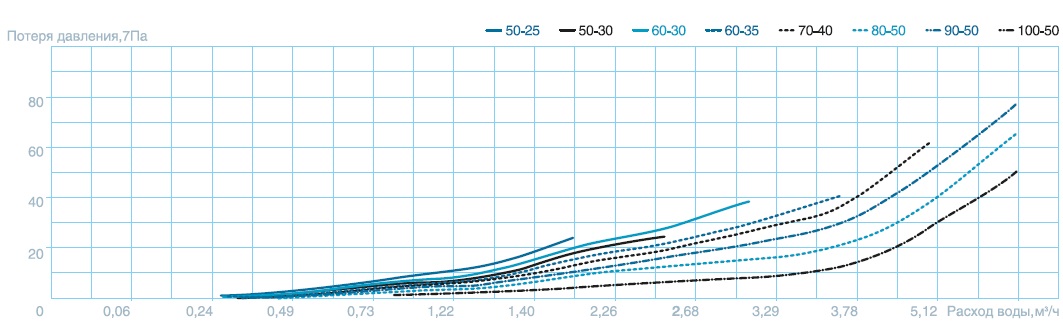

Технические характеристики трехрядного нагревателя секции
| Типоразмер | Расход воздуха, м×/ч | Расход воды, м×/ч | Гидравлическое сопротивление, кПа |
Теплопроизводительность, кВт |
|---|---|---|---|---|
| 50-25 | 1600 | 1,12 | 7,00 | 31,4 |
| 50-30 | 1900 | 1,34 | 6,15 | 37,3 |
| 60-30 | 2300 | 1,62 | 11,40 | 45,2 |
| 60-35 | 2700 | 1,90 | 13,13 | 53,0 |
| 70-40 | 3600 | 2,53 | 17,61 | 70,7 |
| 80-50 | 5100 | 3,58 | 29,11 | 100,1 |
| 90-50 | 5700 | 4,01 | 23,81 | 111,9 |
| 100-50 | 6300 | 4,43 | 19,63 | 123,7 |
Температура наружного воздуха: -40°C, температура воздуха на выходе из нагревателя: +18°C, температурный
перепад воды: 95/70°C
