Подробное описание
Применение

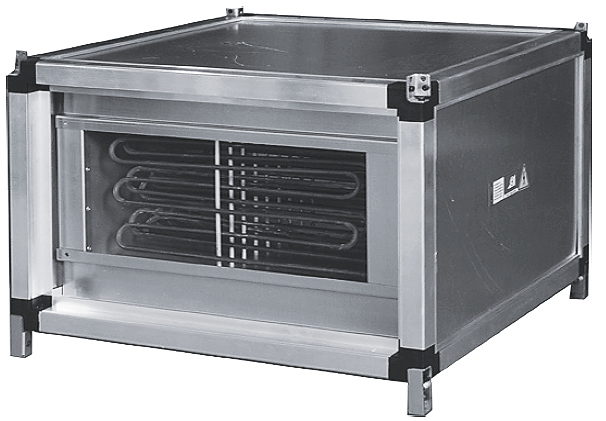

Электрический нагреватель SUPM SPH-E предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Конструкция и материалы
Нагреватель SUPM SPH-E представлен восемью типоразмерами, в каждом из которых доступны различные мощностные модификации, что увеличивает функциональные возможности данного типа оборудования. Нагревательные стержни трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Количество ступеней электронагревателя кратно 15 кВт и зависит от его общей мощности. Класс изоляции корпуса IP 40. Рабочий диапазон температур проходящего воздуха от -40°C до +40°C.
Защита от перегрева
Нагреватель стандартно оснащен двумя термостатами защиты от перегрева корпуса и воздуха, срабатывающими при температуре 80°C, а также цепью термоконтактов, которая размыкается в случае перегрева. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с.
Регулирование теплопроизводительности
Теплопроизводительность нагревателя SUPM SPH-E регулируется автоматически с помощью блоков управления. Плавное регулирование производительности достигается последовательным включением ступеней нагрева, что позволяет точно отслеживать температуру приточного воздуха.
Монтаж
Электрический нагреватель устанавливается как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. Для предотвращения загрязнения нагревателя необходимо перед ним (на расстоянии не менее 1 м) установить воздушный фильтр. При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.
Тип установки
Типоразмер секции, см
Тип секции электрического нагревателя
Мощность тэнов, кВт

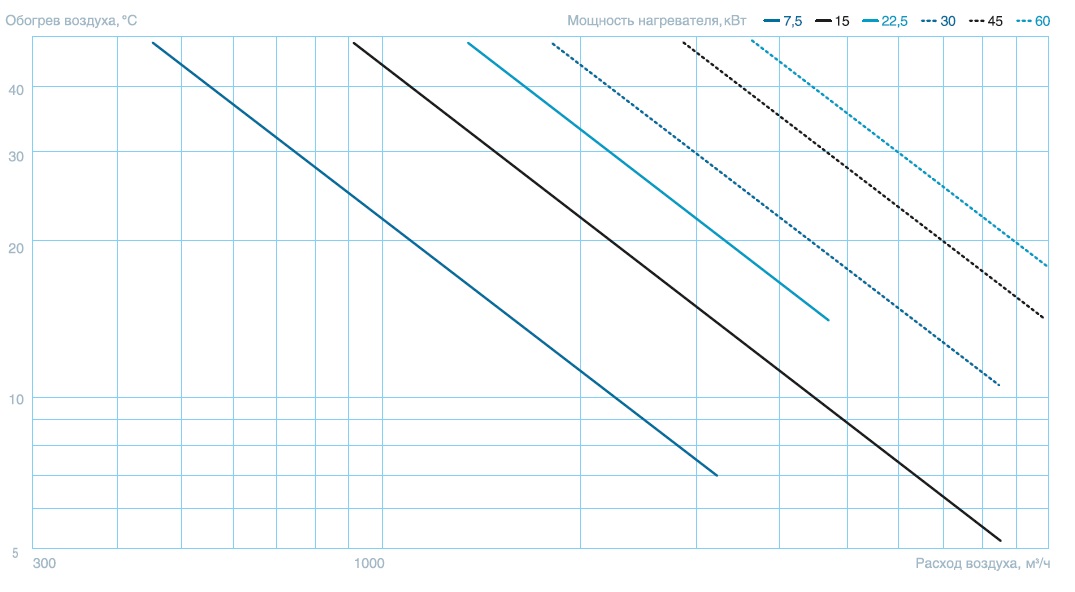

Технические характеристики

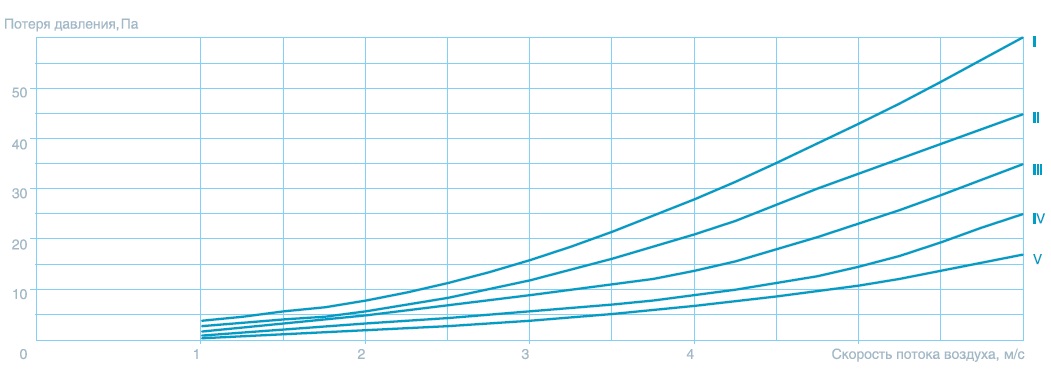

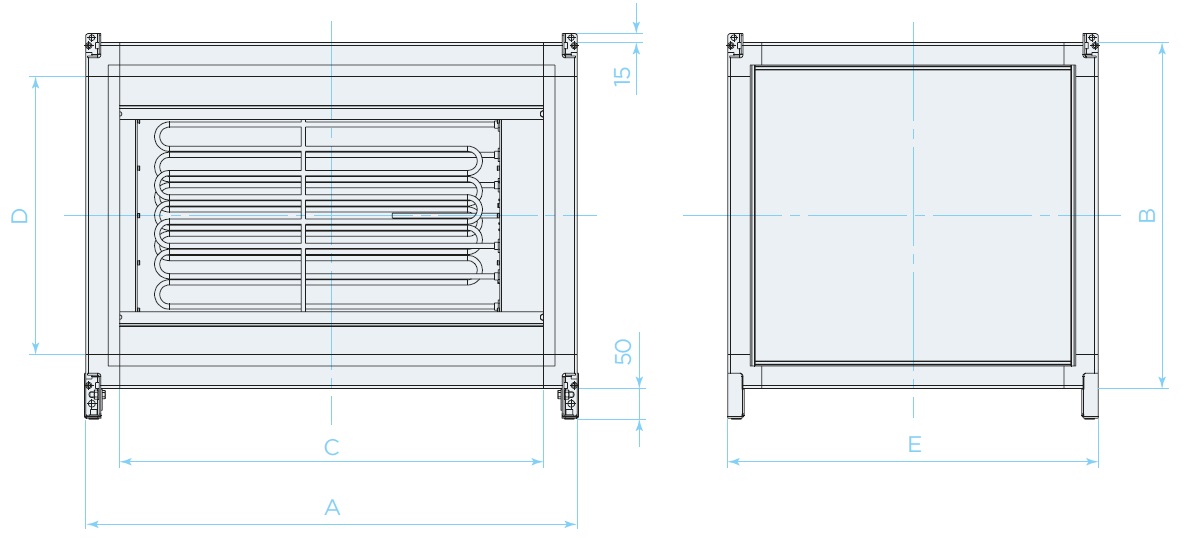

| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Мощность нагревателя, кВт | Масса, кг | Номер аэродинамической кривой |
|---|---|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 510 | 7,5 | 30 | II |
| 610 | 15 | 36 | IV | |||||
| 710 | 22,5 | 42 | V | |||||
| 50-30 | 710 | 520 | 635 | 445 | 510 | 7,5 | 30 | II |
| 610 | 15 | 28 | IV | |||||
| 710 | 22,5 | 43 | V | |||||
| 60-30 | 810 | 520 | 735 | 445 | 610 | 15 | 42 | III |
| 710 | 22,5 | 48 | IV | |||||
| 840 | 30 | 54 | V | |||||
| 60-35 | 810 | 570 | 735 | 495 | 610 | 15 | 43 | II |
| 710 | 22,5 | 50 | III | |||||
| 840 | 30 | 56 | IV | |||||
| 70-40 | 910 | 620 | 835 | 545 | 610 | 15 | 48 | I |
| 610 | 30 | 48 | II | |||||
| 840 | 45 | 63 | II | |||||
| 840 | 60 | 63 | III | |||||
| 80-50 | 1010 | 720 | 935 | 645 | 610 | 15 | 54 | I |
| 610 | 30 | 54 | I | |||||
| 840 | 45 | 71 | I | |||||
| 840 | 60 | 71 | I | |||||
| 90-50 | 1125 | 740 | 1050 | 645 | 610 | 30 | 59 | I |
| 840 | 45 | 77 | II | |||||
| 840 | 60 | 77 | II | |||||
| 100-50 | 1225 | 740 | 1150 | 665 | 840 | 45 | 81 | II |
| 840 | 60 | 81 | II |
| Типоразмер | Мощность, кВт | Ток, А | Напряжение, В | Количество тэнов | Силовой кабель | Кабель цепи защиты | |
|---|---|---|---|---|---|---|---|
| 2,5 кВт | 5,0 кВт | ||||||
| 50-25 | 7,5 | 11,3 | 3~380 | 3 | — | 1×ВВГ 4×2,5 | МКШ 2×0,75 |
| 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 50-30 | 7,5 | 11,3 | 3~380 | 3 | — | 1×ВВГ 4×2,5 | МКШ 2×0,75 |
| 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 60-30 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 30 | 45,1 | 3~380 | 12 | — | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 60-35 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 30 | 45,1 | 3~380 | 12 | — | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 70-40 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 80-50 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 90-50 | 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 100-50 | 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| Мощность, кВт | Типоразмер | |||||||
|---|---|---|---|---|---|---|---|---|
| 7,5 | 50-25 | 50-30 | — | — | — | — | — | — |
| 15 | 50-25 | 50-30 | 60-30 | 60-35 | 70-40 | 80-50 | — | — |
| 22,5 | 50-25 | 50-30 | 60-30 | 60-35 | — | — | — | — |
| 30 | — | — | 60-30 | 60-35 | 70-40 | 80-50 | 90-50 | — |
| 45 | — | — | — | — | 70-40 | 80-50 | 90-50 | 100-50 |
| 60 | — | — | — | — | 70-40 | 80-50 | 90-50 | 100-50 |
