Подробное описание

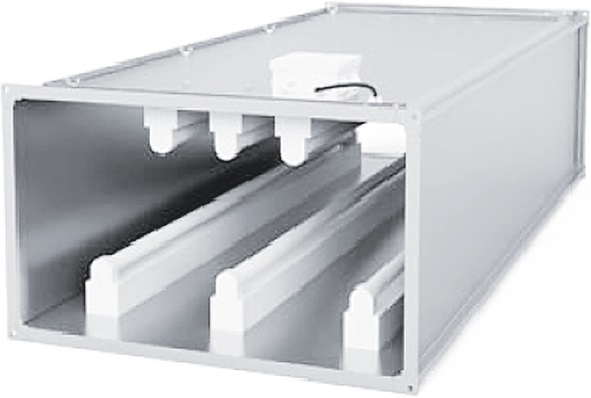

Секция бактерицидная предназначена для обеззараживания воздуха ультрафиолетовым излучением непосредственно в канале воздуховода. Секции монтируется в любом положении. Корпус изготавливается из оцинкованной стали. В качестве ламп применяются бактерицидные газоразрядные ртутные лампы низкого давления, мощностью 75 Вт (питание 230В).
SBS-700×400/270
Типовое обозначение секции
Присоединительные размеры фланца, мм
Суммарный бактерицидный поток, Вт
Габаритные размеры и масса
Помещения, которые должны быть оборудованы бактерицидными секциями для обеззараживания воздуха
(согласно таблице Руководства Р 3.5.1904-04 Минздрава России)
| Категория по- мещений |
Типы помещений | Объемная бактерицидная доза Hv, дж/м× |
|---|---|---|
| 1 | Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов |
385 |
| 2 | Перевязочные, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бак- тереологические и вирусологические лаборатории, фармацевтические цеха |
256 |
| 3 | Палаты, кабинеты и другие помещения ЛПУ (не включенные в 1 и 2 категории) | 167 |
| 4 | Детские игровые комнаты, школьные классы, бытовые помещения промышленных и обще- ственных зданий с большим скоплением людей при длительном пребывании |
130 |
| 5 | Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ | 105 |
Габаритные размеры и масса
| Типоразмер | Сумм. бакт. поток, Вт* | Произв., м×/час | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | Кол-во ламп, шт. | Общ. потр. мощн., кВт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBS-400×200 | 32 | 1700 | 400 | 200 | 220 | 420 | 280 | 440 | 9 | 2 | 0,15 | 21,3 |
| 63 | 4 | 0,3 | 27,4 | |||||||||
| 95 | 6 | 0,45 | 33,5 | |||||||||
| 143 | 9 | 0,675 | 42 | |||||||||
| SBS-500×250 | 32 | 2700 | 500 | 250 | 270 | 520 | 330 | 540 | 9 | 2 | 0,15 | 25,4 |
| 63 | 4 | 0,3 | 31,5 | |||||||||
| 111 | 7 | 0,525 | 40,5 | |||||||||
| 159 | 10 | 0,75 | 48,5 | |||||||||
| SBS-500×300 | 47 | 3200 | 500 | 300 | 320 | 520 | 380 | 540 | 9 | 3 | 0,225 | 30,1 |
| 79 | 5 | 0,375 | 36,2 | |||||||||
| 111 | 7 | 0,525 | 41,5 | |||||||||
| 174 | 11 | 0,825 | 51,5 | |||||||||
| SBS-600×300 | 47 | 3800 | 600 | 300 | 320 | 620 | 380 | 640 | 9 | 3 | 0,225 | 32,7 |
| 79 | 5 | 0,375 | 38,8 | |||||||||
| 127 | 8 | 0,6 | 47 | |||||||||
| 190 | 12 | 0,9 | 57,7 | |||||||||
| SBS-600×350 | 63 | 4500 | 600 | 350 | 370 | 620 | 430 | 640 | 9 | 4 | 0,3 | 39,2 |
| 95 | 6 | 0,45 | 45,3 | |||||||||
| 143 | 9 | 0,675 | 52,4 | |||||||||
| 222 | 14 | 1,05 | 65 | |||||||||
| SBS-700×400 | 63 | 6000 | 700 | 400 | 420 | 720 | 480 | 740 | 9 | 4 | 0,3 | 55,4 |
| 111 | 7 | 0,525 | 64,5 | |||||||||
| 174 | 11 | 0,825 | 75,3 | |||||||||
| 270 | 17 | 1,275 | 91,5 | |||||||||
| SBS-800×500 | 79 | 8600 | 800 | 500 | 520 | 820 | 580 | 840 | 9 | 5 | 0,375 | 64,9 |
| 127 | 8 | 0,6 | 74 | |||||||||
| 206 | 13 | 0,975 | 88 | |||||||||
| 302 | 19 | 1,425 | 103,5 | |||||||||
| SBS-900×500 | 95 | 9700 | 900 | 500 | 530 | 930 | 580 | 960 | 11 | 6 | 0,45 | 71 |
| 159 | 10 | 0,75 | 83,2 | |||||||||
| 238 | 15 | 1,125 | 97 | |||||||||
| 365 | 23 | 1,725 | 118,5 | |||||||||
| SBS-1000×500 | 111 | 10800 | 1000 | 500 | 530 | 1030 | 580 | 1060 | 11 | 7 | 1,875 | 77 |
| 190 | 12 | 1,275 | 92,2 | |||||||||
| 270 | 17 | 1,875 | 105,7 | |||||||||
| 397 | 25 | 1,875 | 127,3 |
