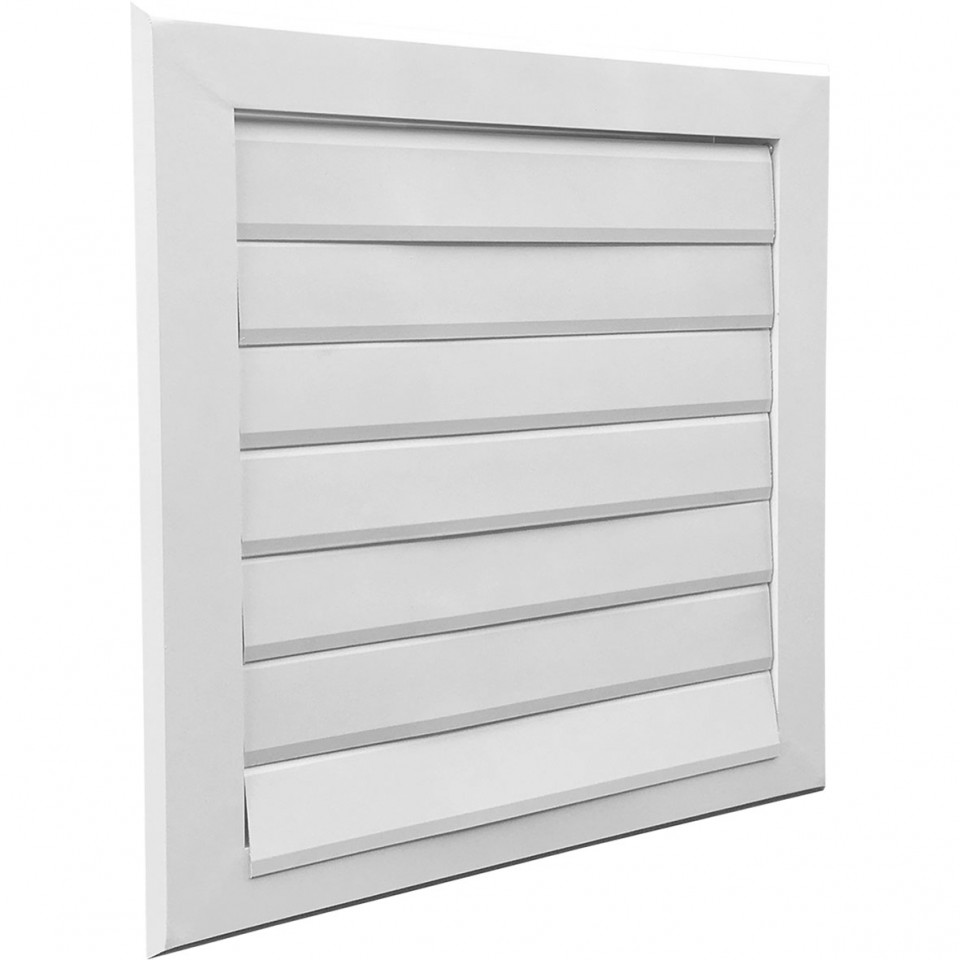

Описание вентиляционной решетки усиленной ГР2
Гравитационная решетка ГР2 способна пропускать воздушный поток в одну сторону и становиться непреодолимым препятствием при обратном движении воздуха. Предназначены для удаления воздуха и перекрытия сечения воздуховода под воздействием силы тяжести.
Гравитационная усиленная решетка ГР2 изготавливается из алюминиевой рамки и прикрепленных к ней горизонтальных жалюзи, подвижно закрепленных к полости рамы (основанию). Рамка для этого вида изготавливается из уголка 45х45. Для соединения с воздуховодом решетка может оснащаться адаптером и также быть оснащена блоком регулировки воздуха БРВ. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры.
Условия эксплуатации
Диапазон рабочих температур от – 40 до +70 градусов, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.
Размеры решетки ГР2
