Описание

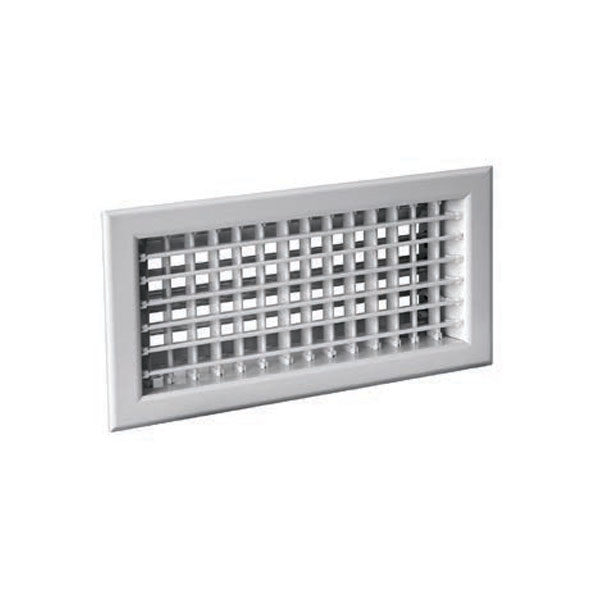

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.
Наличие подвижных жалюзи позволяет распределить потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям. Так как воздухораспределительные решетки являются конечными элементами систем распределения воздуха в помещениях, к ним предъявляются повышенные требования к внешнему виду. Корпус решетки и жалюзи изготавливаются из алюминиевого профиля. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Для монтажа в тонкостенные проемы решетки могут дополнительно комплектоваться монтажной рамкой. Настенный монтаж рекомендуется производить с помощью пружинных фиксаторов, потолочный монтаж – с помощью самонарезающих винтов.
Палитра нестандартных цветов окраски
Монтаж воздухораспределителей
Коэффициент «живого сечения» вентиляционной решетки РВ-2 – 0,55.
Коэффициент местного сопротивления решеток РВ, отнесенный к скорости в «живом сечении» – 3,0.
Характеристики
Габаритные и присоединительные размеры
L – длина монтажного проема, мм;
H – высота монтажного проема, мм;
L(H)-18 – размеры внутреннего сечения решеток, мм;
L(H)+35 – габаритные размеры решетки, мм;
А – глубина решетки, мм:
- РВр-2 – 90 мм (45 мм + 45 мм) (съемный регулятор);
- РВр-2 – 70 мм ( с интегрированным регулятором).
Решетки РВр-2 оснащены регуляторами расхода воздуха:
- Решетки РВр-2 могут быть изготовлены с интегрированными в корпус решетки или съемным регуляторами.
В интегрированных регуляторах расхода воздуха регулирование осуществляется с помощью рычажного механизма вручную.
Съемные регуляторы расхода воздуха устанавливается на внутреннюю часть рамки вентиляционной решетки и крепятся заклепками. Регулировка осуществляется поворотом шестерен с помощью ручного инструмента, например, отвертки.
Решетки РВро отличаются наличием отверстий в рамке для удобства крепления при монтаже с помощью самонарезающих винтов и не комплектуются пружинными фиксаторами.
Решетки вентиляционные изготавливаются с перегородками и без.
Минимальный размер всех видов вентиляционных решеток 100х100 мм, далее с шагом 25 мм в любом сочетании.
Максимальный размер решеток без перегородки:
- РВр-2 (РВро-2) с интегрированным регулятором расхода 500*500 мм (HxL).
Вентиляционные решетки с размером свыше 500*500 мм изготавливаются с перегородкой, но при условии, что одна из сторон не превышает 500 мм, а другая 1000 мм: максимально возможные размеры 500х1000 мм (HxL) и 1000х500 мм (HxL). Решетки с размерами выше указанных (HxL) выпускаются в виде модулей.
Решетки РВр-2 (РВро-2) с размером свыше 500*500 мм изготавливаются со съемным регулятором, но с учетом максимальных размеров 500х1000 мм (HxL) и 1000х500 мм (HxL).
Массы решеток РВр-2
МАРКИРОВКА:
РВр-2-150*300 RAL9016
где: РВр – решетка вентиляционная с регулятором расхода воздуха;
(РВро – решетка вентиляционная с регулятором расхода воздуха с отверстиями для крепления);
2 – рядность решетки (двухрядная);
150*300 – установочный размер решетки (HxL), мм;
RAL9016 – цвет окраски решетки по каталогу RAL.
