Описание

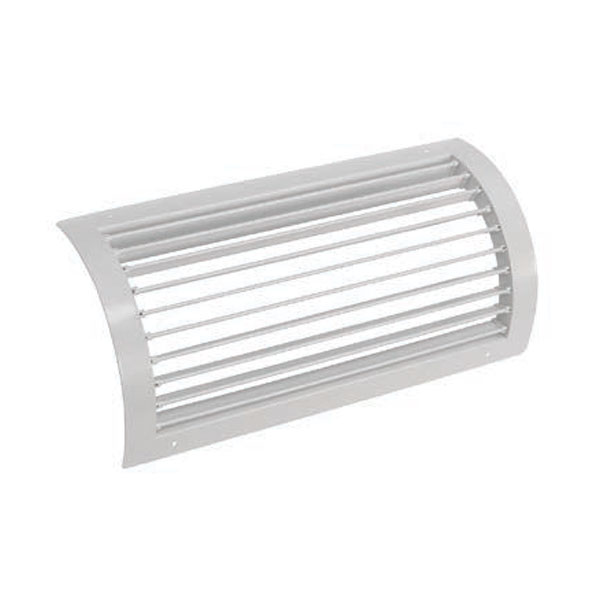

Рамка решетки изготовлена из загнутого стального листа. Ламели решетки изготовлены из алюминиевого профиля и устанавливаются в рамку решетки в горизонтальном расположении с помощью пластиковых втулок. Углы наклона ламелей устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха.
Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет (RAL 9016).
Палитра нестандартных цветов окраски по каталогу RAL.
Характеристики
Габаритные и присоединительные размеры (мм)
|
Диаметры воздуховодов ØD |
H |
L |
A |
|
160 |
100 |
100-450 |
35 |
|
180 |
100 |
34 |
|
|
200 |
100 |
34 |
|
|
200 |
125 |
38 |
|
|
225 |
125 |
38 |
|
|
250 |
125 |
37 |
|
|
250 |
150 |
42 |
|
|
280 |
150 |
40 |
|
|
315 |
150 |
40 |
|
|
315 |
175 |
45 |
|
|
315 |
200 |
50 |
|
|
355 |
175 |
43 |
|
|
355 |
200 |
48 |
|
|
400 |
175 |
41 |
|
|
400 |
200 |
47 |
|
|
400 |
225 |
52 |
|
|
400 |
250 |
58 |
|
|
450 |
200 |
44 |
|
|
450 |
225 |
50 |
|
|
450 |
250 |
56 |
|
|
500 |
200 |
41 |
|
|
500 |
225 |
47 |
|
|
500 |
250 |
53 |
|
|
560 |
225 |
44 |
|
|
560 |
250 |
50 |
|
|
630 |
225 |
40 |
|
|
630 |
250 |
46 |
МАРКИРОВКА:
Решетка РВ-1-D500-200*400 RAL9016
где: РВ – решетка вентиляционная;
1 – рядность решетки (однорядная);
D500 – диаметр воздуховода, на который устанавливается решетка;
200*400 – установочный размер решетки (HxL), мм;
RAL9016 – цвет окраски решетки по каталогу RAL.
