Описание

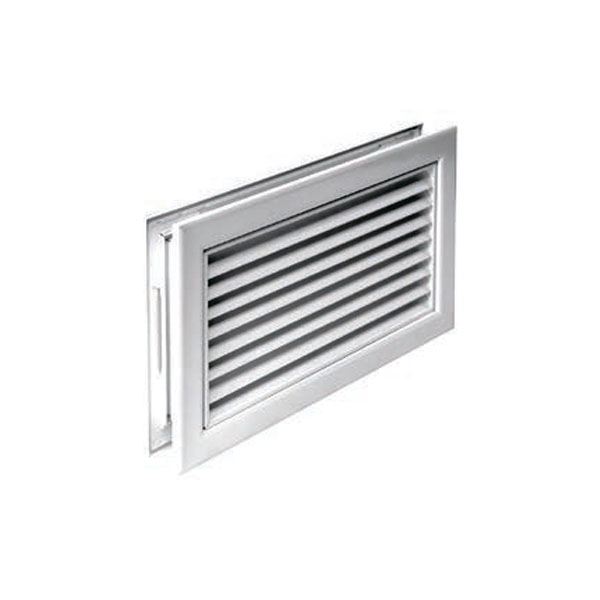

Переточные решетки РП предназначены для перераспределения воздуха между помещениями.
Решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют установить решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Характеристики
Габаритные и присоединительные размеры решеток РП (мм)
Минимальный размер решетки 100х100мм, далее с шагом 50 мм. Максимальный – 1000х1500 (HxL) мм.
По отдельной заявке возможно изготовление решеток с нестандартным шагом.
Коэффициент «живого» сечения решетки – 0,48.
|
L/H |
L1 |
H1 |
L2 |
H2 |
|
50-200 |
L + 42 |
H + 42 |
L + 47 |
H + 47 |
|
250-400 |
L + 40 |
H + 40 |
L + 45 |
H + 45 |
|
450-600 |
L + 38 |
H + 38 |
L + 43 |
H + 43 |
|
650-800 |
L + 36 |
H + 36 |
L + 41 |
H + 41 |
|
850-1000 |
L + 34 |
H + 34 |
L + 39 |
H + 39 |
Монтаж с помощью саморезов
Массы решеток РП
Данные для подбора переточных решеток РП
|
Размер HxL, мм |
F0, м² |
Fж.с., м² |
Скорость в живом сечении Vж.с., м/с |
|||||||
|
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
1,5 |
2,0 |
2,5 |
|||
|
Потери полного давления ∆Рполн, Па |
||||||||||
|
0,1 |
0,3 |
0,7 |
1,3 |
2,0 |
4,0 |
8,0 |
12,0 |
|||
|
150х300 |
0,039 |
0,021 |
15 |
30 |
45 |
60 |
80 |
110 |
150 |
190 |
|
150х350 |
0,046 |
0,025 |
18 |
36 |
54 |
70 |
90 |
140 |
180 |
230 |
|
150х400 |
0,053 |
0,029 |
21 |
42 |
63 |
80 |
100 |
160 |
210 |
260 |
|
150х500 |
0,067 |
0,037 |
27 |
53 |
80 |
110 |
130 |
200 |
270 |
330 |
|
200х300 |
0,054 |
0,029 |
21 |
42 |
63 |
80 |
100 |
160 |
210 |
260 |
|
200х350 |
0,063 |
0,034 |
24 |
49 |
73 |
100 |
120 |
180 |
240 |
310 |
|
200х400 |
0,073 |
0,040 |
29 |
58 |
86 |
120 |
140 |
220 |
290 |
360 |
|
200х500 |
0,091 |
0,050 |
36 |
72 |
110 |
140 |
180 |
270 |
360 |
450 |
|
200х600 |
0,110 |
0,061 |
44 |
88 |
130 |
180 |
220 |
330 |
440 |
550 |
|
250х300 |
0,068 |
0,036 |
26 |
52 |
78 |
100 |
130 |
190 |
260 |
320 |
|
250х500 |
0,116 |
0,064 |
46 |
92 |
140 |
180 |
230 |
350 |
460 |
580 |
|
250х600 |
0,139 |
0,078 |
56 |
110 |
170 |
220 |
280 |
420 |
560 |
700 |
* Решетки других размеров и цветов поставляются под заказ.

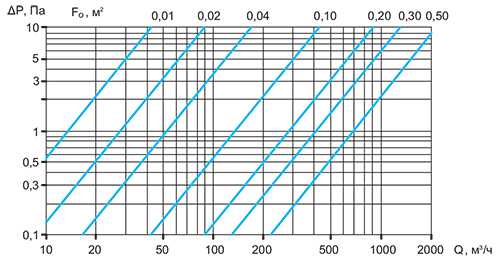

Аэродинамические характеристики переточных решеток типа РП
МАРКИРОВКА:
РП 200х300
где: РП – решетка переточная;
200х300 – установочный размер решетки (HxL), мм;
RAL9016 – цвет окраски решетки по каталогу RAL (указывается в случае отличия от стандартного белого).
