Описание

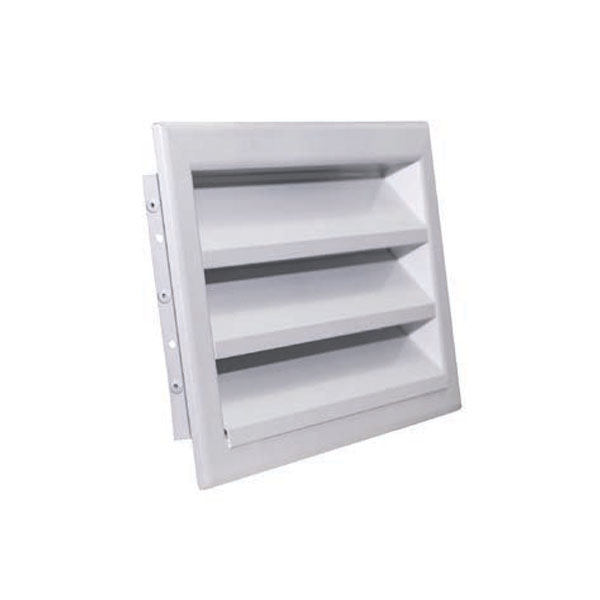

Наружная решетка РНв ал состоит из рамы и неподвижно закрепленных Z-образных жалюзи. Решетки производятся из легкого алюминиевого сплава. Они имеют прочную конструкцию.
Стандартный цвет окрашенных решеток – белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Характеристики
Характеристики вентиляционных решеток
Коэффициент «живого сечения» наружной алюминиевой решетки – 0,7.
Минимальный размер решетки 100х100 мм, далее с шагом 50 мм в любом сочетании. Максимальный размер решетки – 1200х1200 мм.
Коэффициент местного сопротивления, отнесенный к скорости в «живом сечении» – 0,88.
Монтаж наружных решеток
Решетка крепится к воздуховоду или стене с помощью самореза. Стык укрепляется герметиком на нейтральной основе или с помощью уплотнителя на клейкой основе с одной стороны.
Монтаж модульных решеток с помощью комплекта крепления
Решетки, выпускаемые в виде модулей, поставляются вместе с комплектом крепежа, предназначенным для точного соединения модулей в цельную конструкцию.
Количество комплектов крепежа зависит от размеров решетки.
В комплект крепления входят:
болт М5; гайка М5, профиль.
Массы решеток РНв ал
