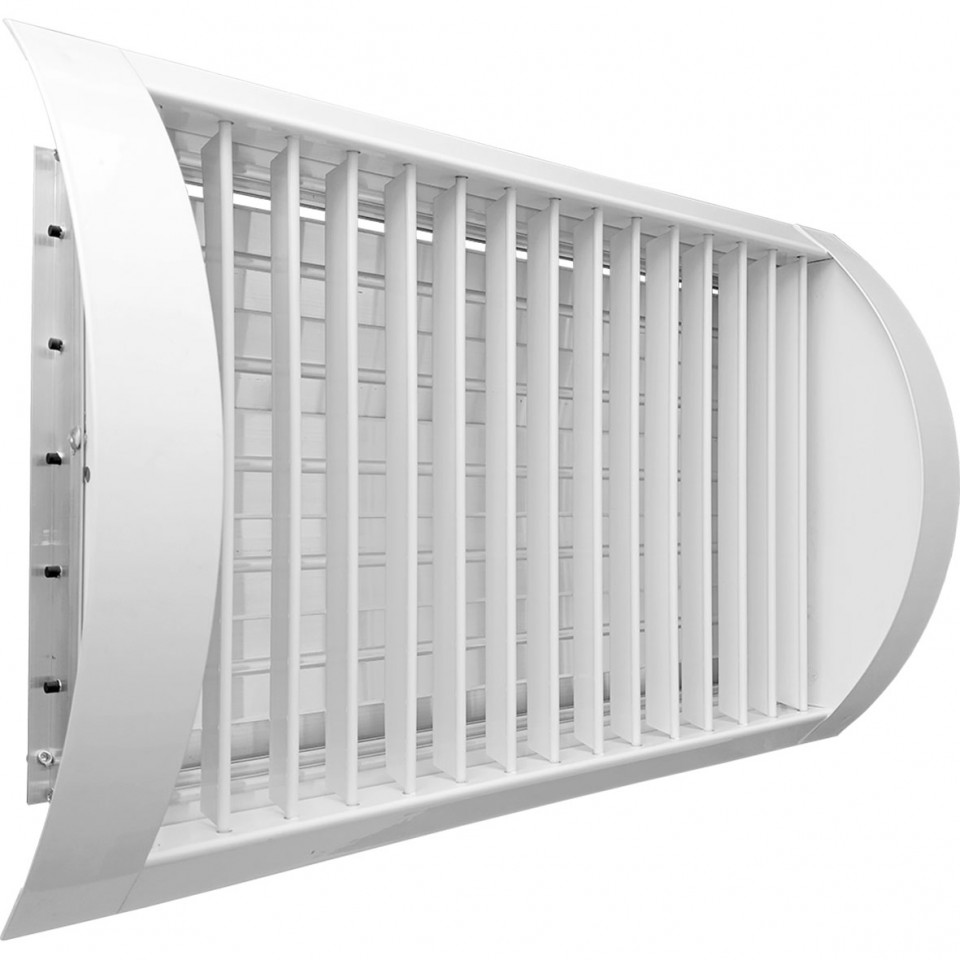

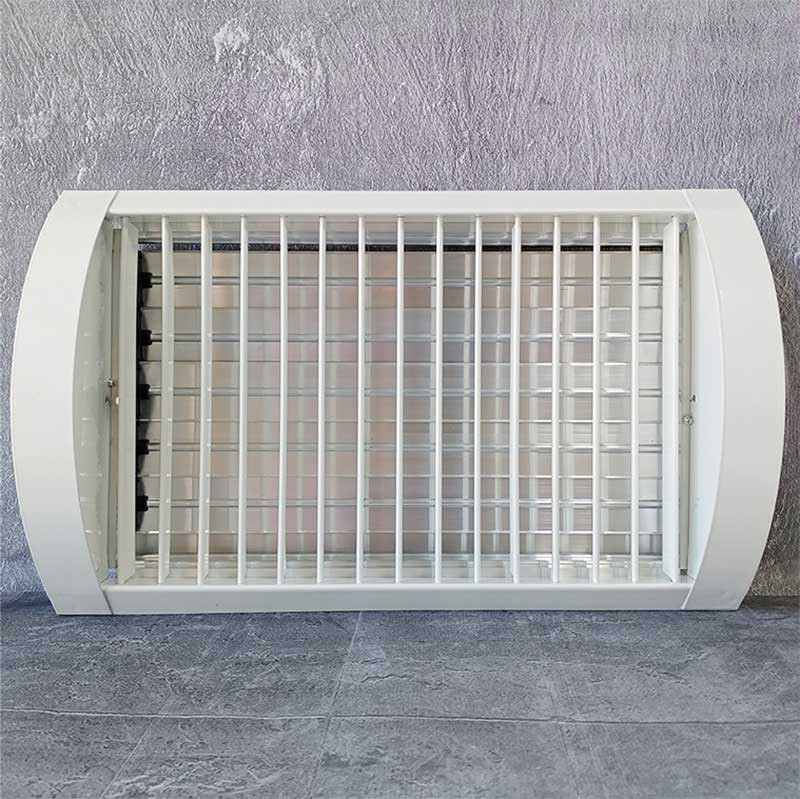

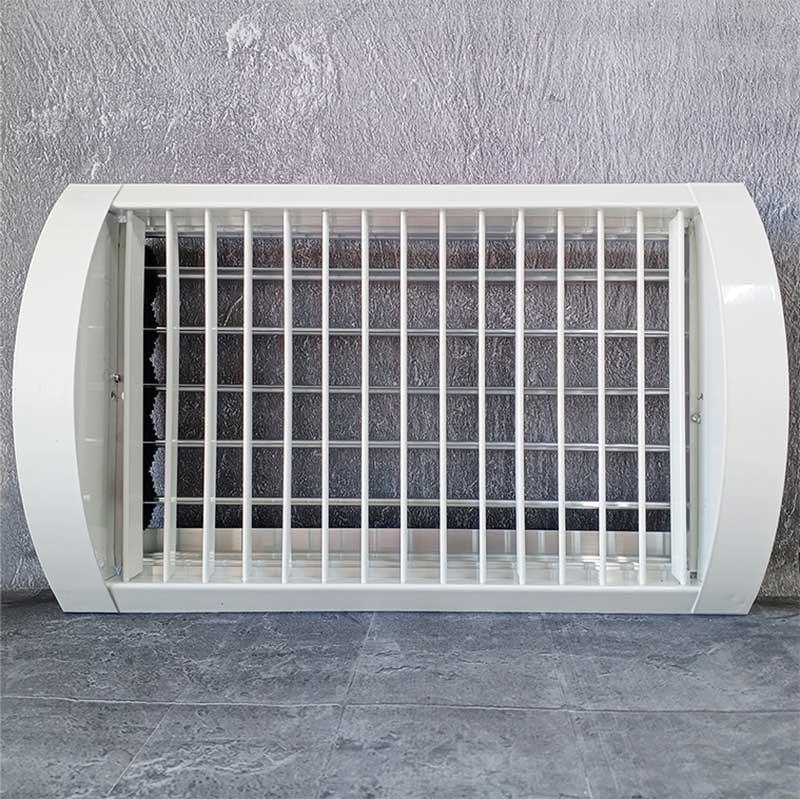

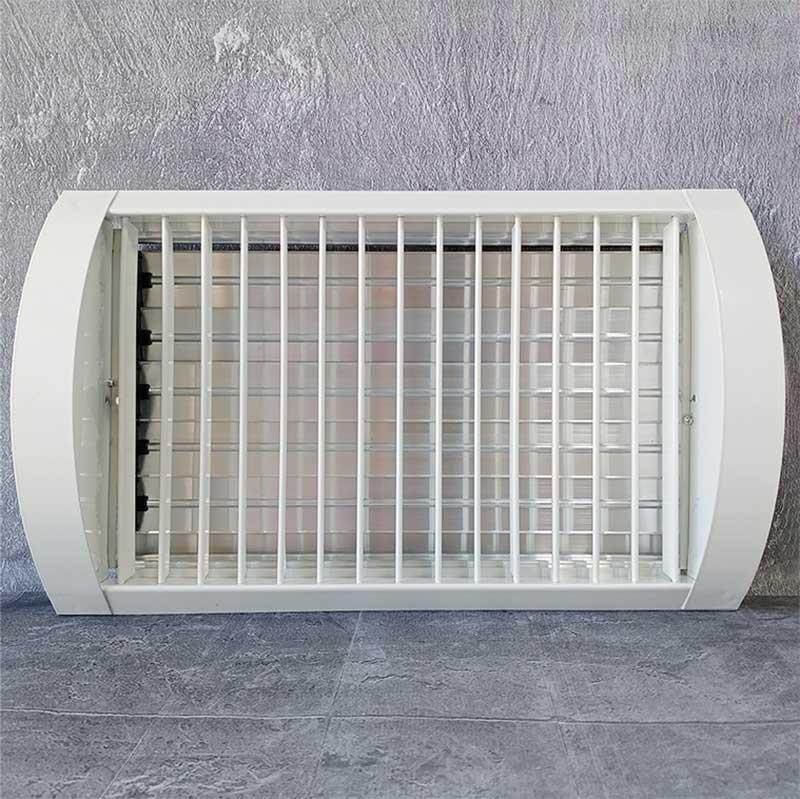

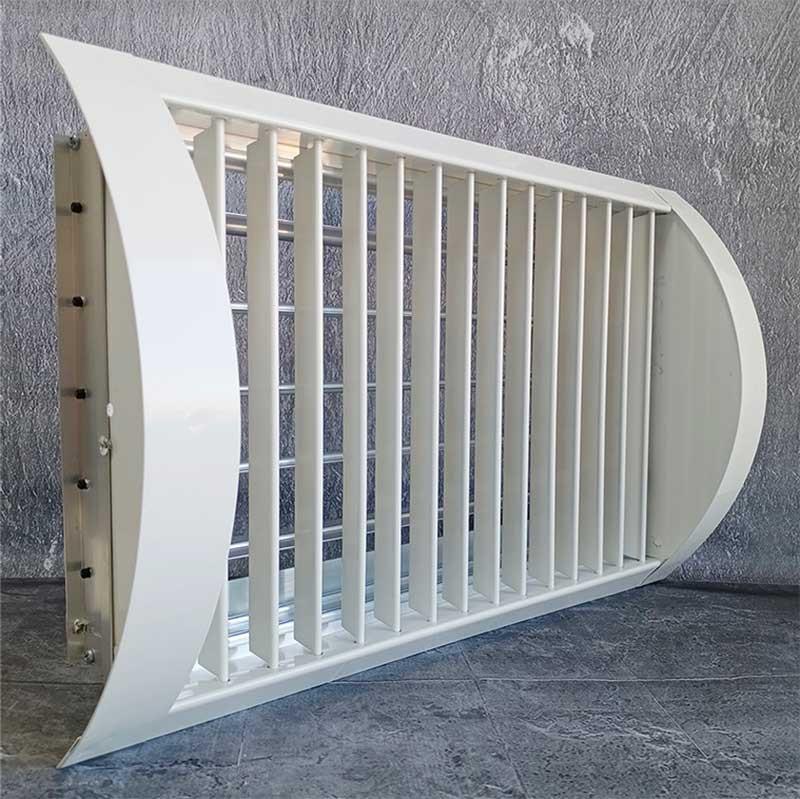

Однорядная регулируемая решетка ОГРЦ-В+Р имеет цилиндрический корпус и устанавливается в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока влево и вправо.
Особенности решетки
- цилиндрический корпус;
- вертикально расположенные каплеобразные регулируемые жалюзи;
- возможность комплектации клапаном расхода воздуха или регулятором потока
Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

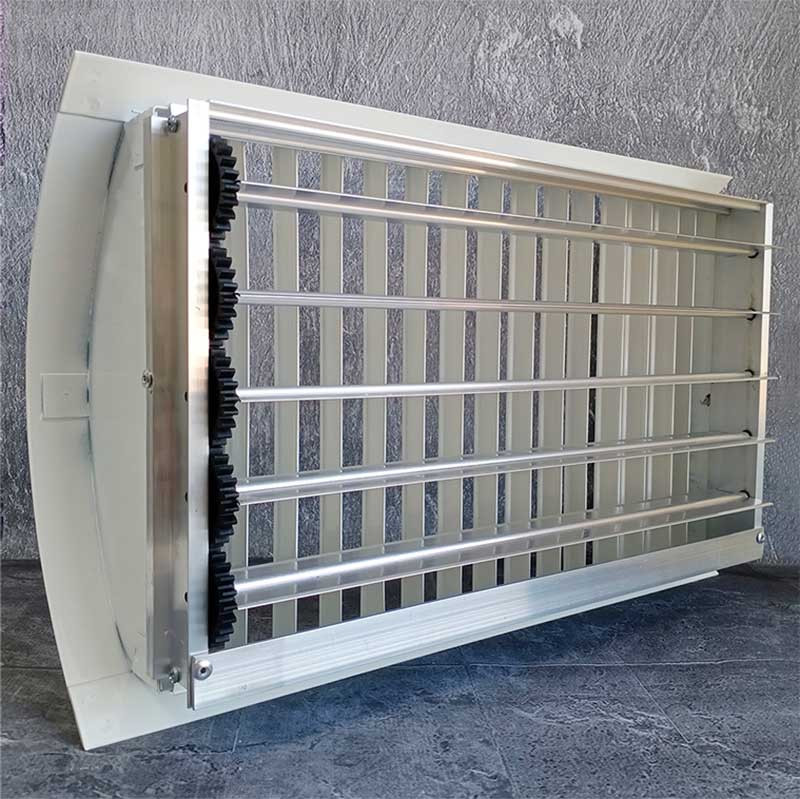

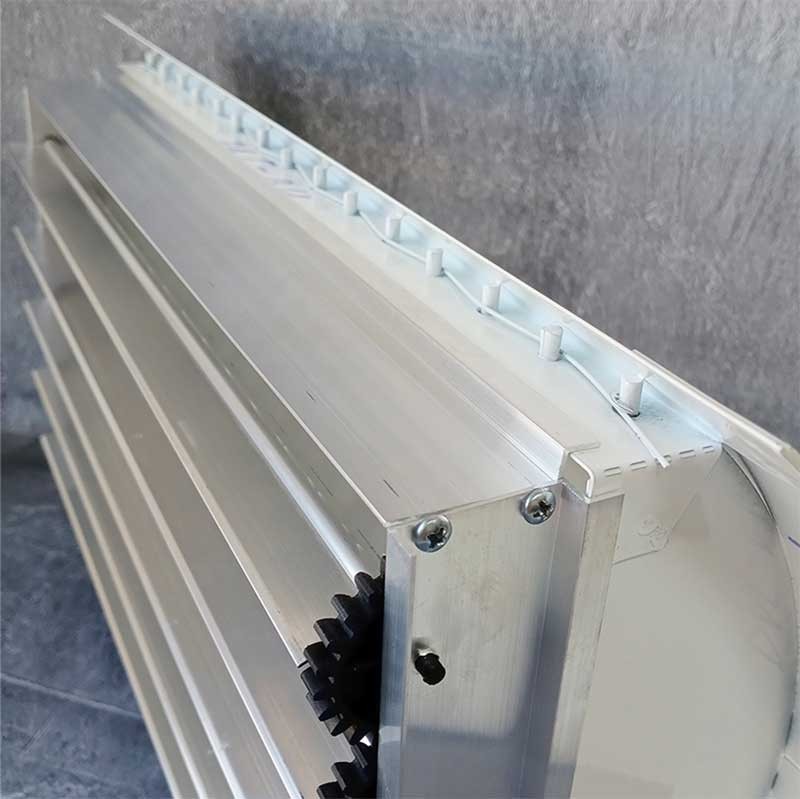

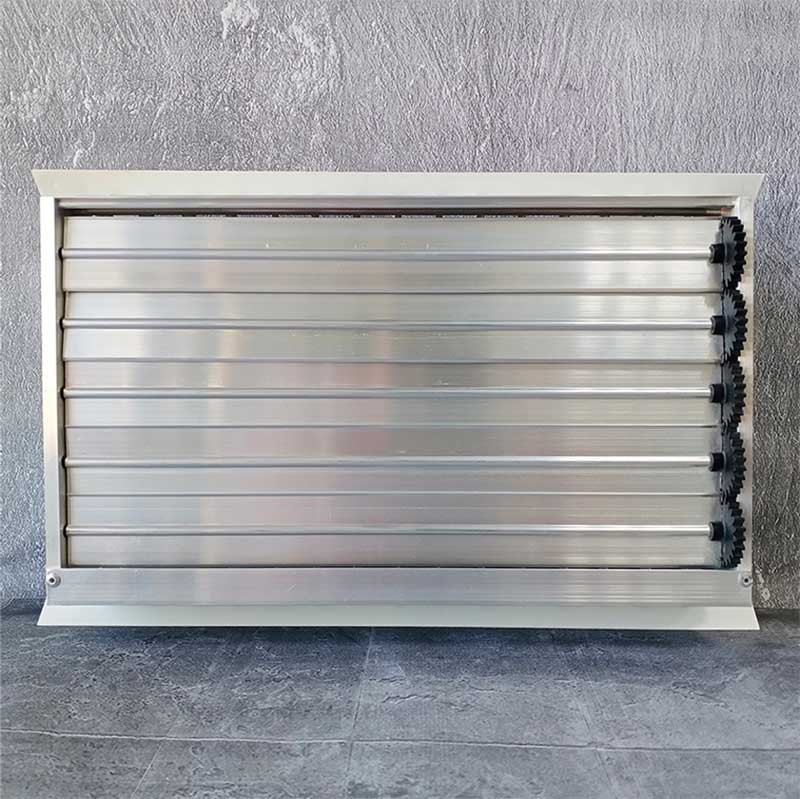

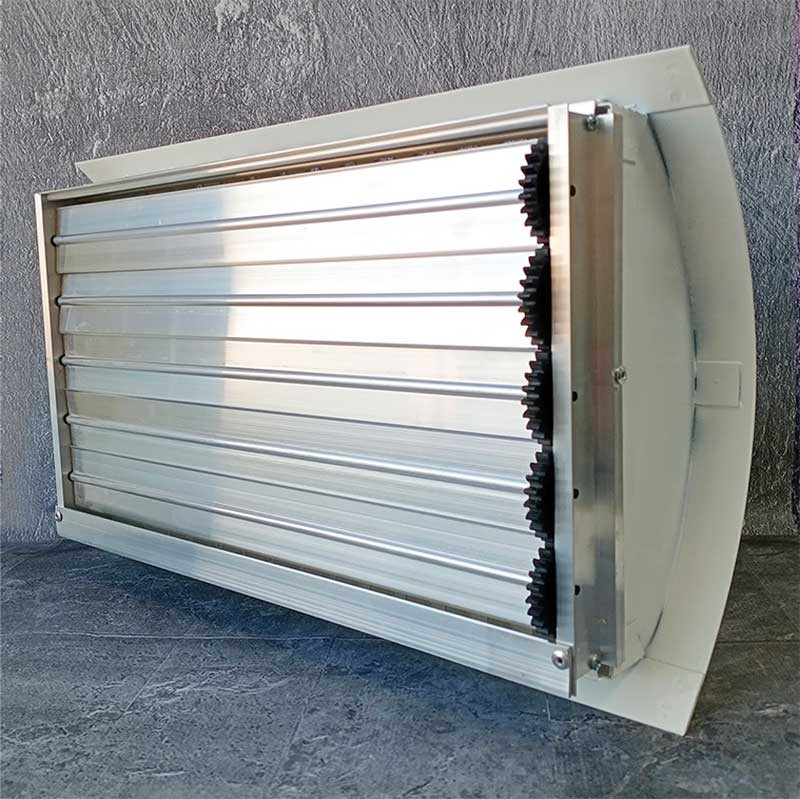

БРВ представляет собой рамку с установленными в нее лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Минимальный рекомендуемый размер 100х100 мм
Максимальный рекомендуемый размер цельной решетки 1900х2000 мм
Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.
Варианты монтажа
Крепление цилиндрической решетки осуществляется саморезами к воздуховоду.
Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
Материалы изготовления
Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи и БВР – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001)
По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
БВР поставляется без покрытия.
Регулируемые решетки с горизонтальными жалюзи для круглых воздуховодов
Допустимые диаметры воздуховодов для цилиндрических решеток
Габаритно-посадочные размеры регулируемой решетки ОГРЦ-В
АхВ – размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Габаритно-посадочные размеры регулируемой решетки ОГРЦ-В+Р
АхВ – размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Габаритно-посадочные размеры регулируемой решетки ОГРЦ-В+РП
АхВ – размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Стандартные типоразмеры, площадь свободного сечения (Fc.c.) и теоретическая масса (m) ОГРЦ-В
Значения коэффициента Kp при различных значения угла β
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
