Решетка перфорированная ВРПЦ-Р с клапаном для круглых воздуховодов

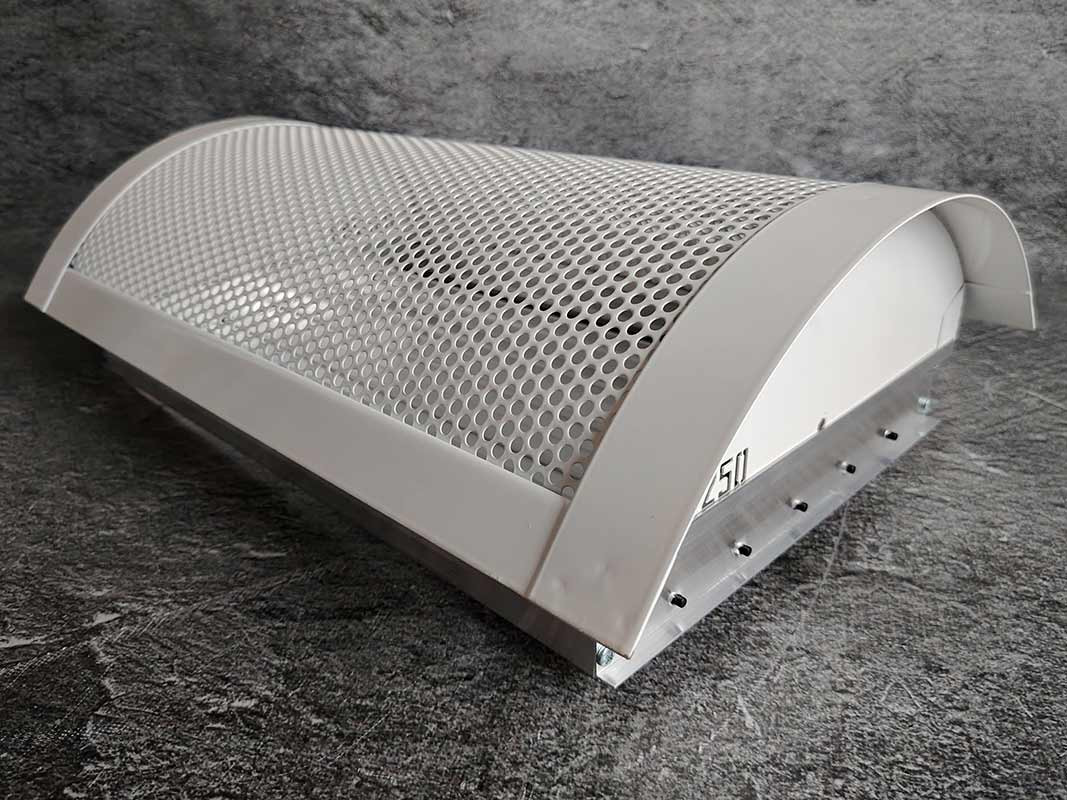

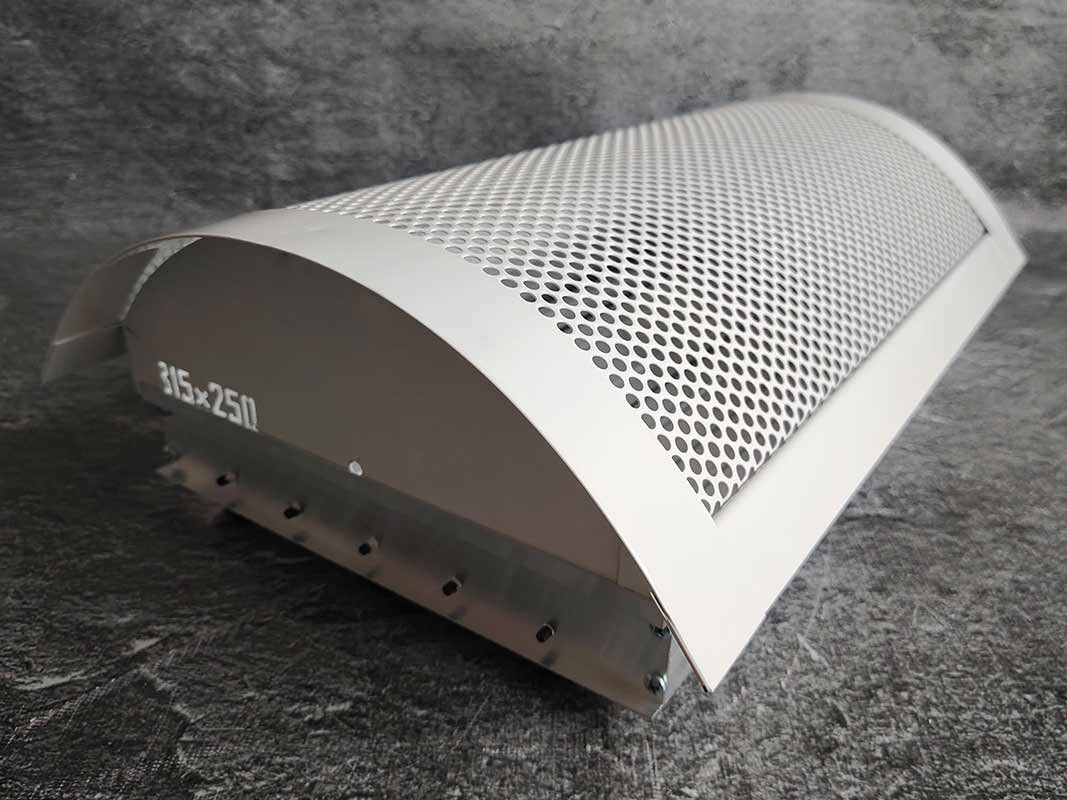

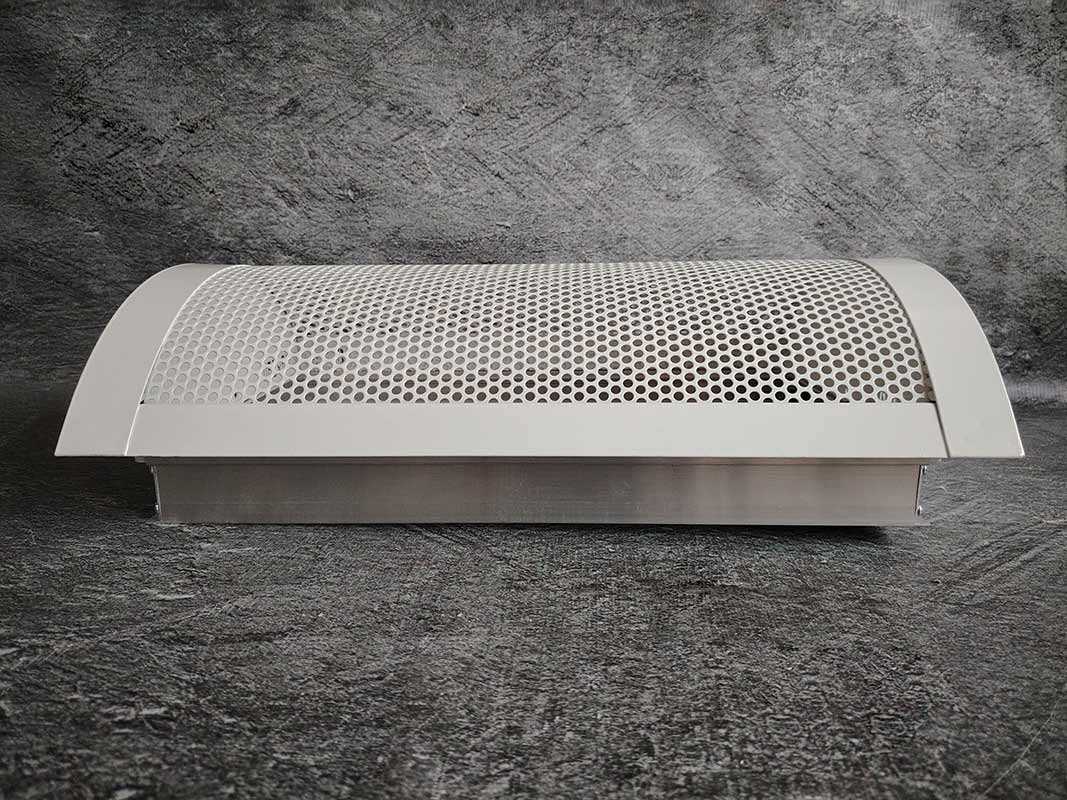

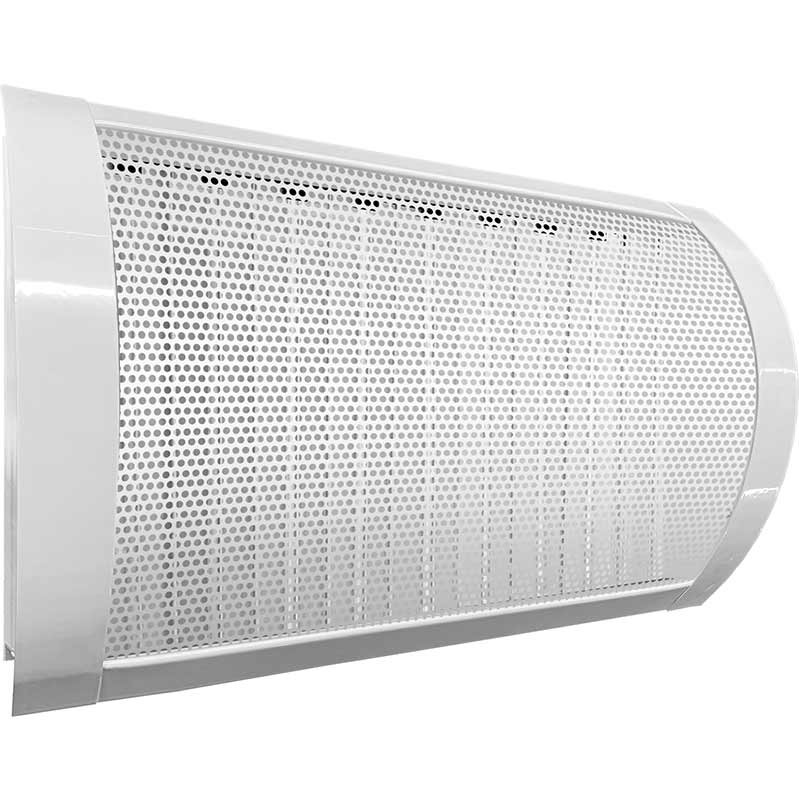

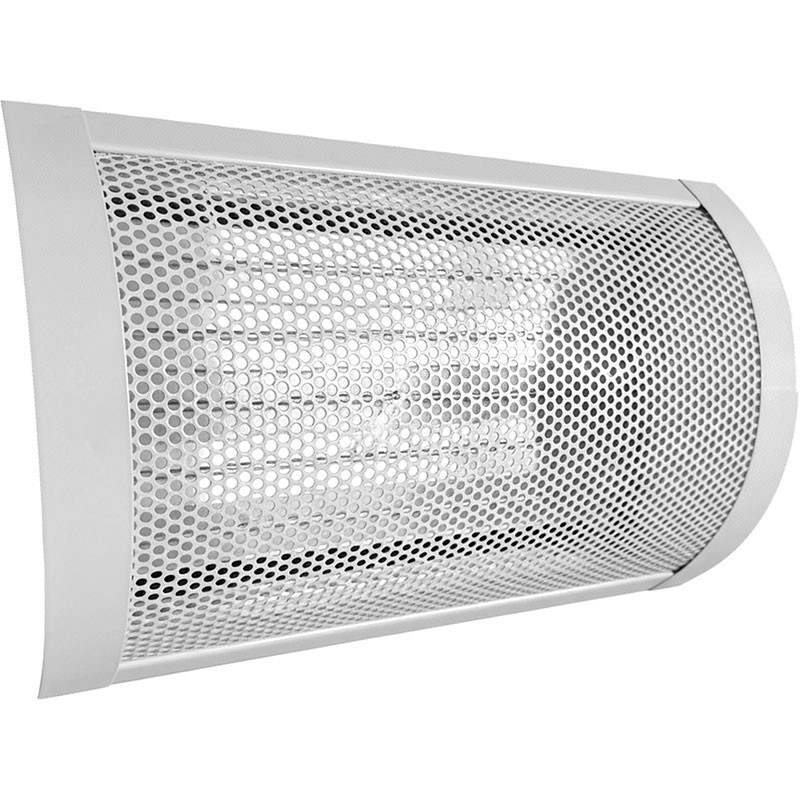

Цилиндрическая решетка ВРПЦ-P с клапаном расхода воздуха (БРВ) устанавливается в круглый воздуховод в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Рамка решетки имеет цилиндрическую форму, повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливается перфорированный лист из оцинкованной стали.

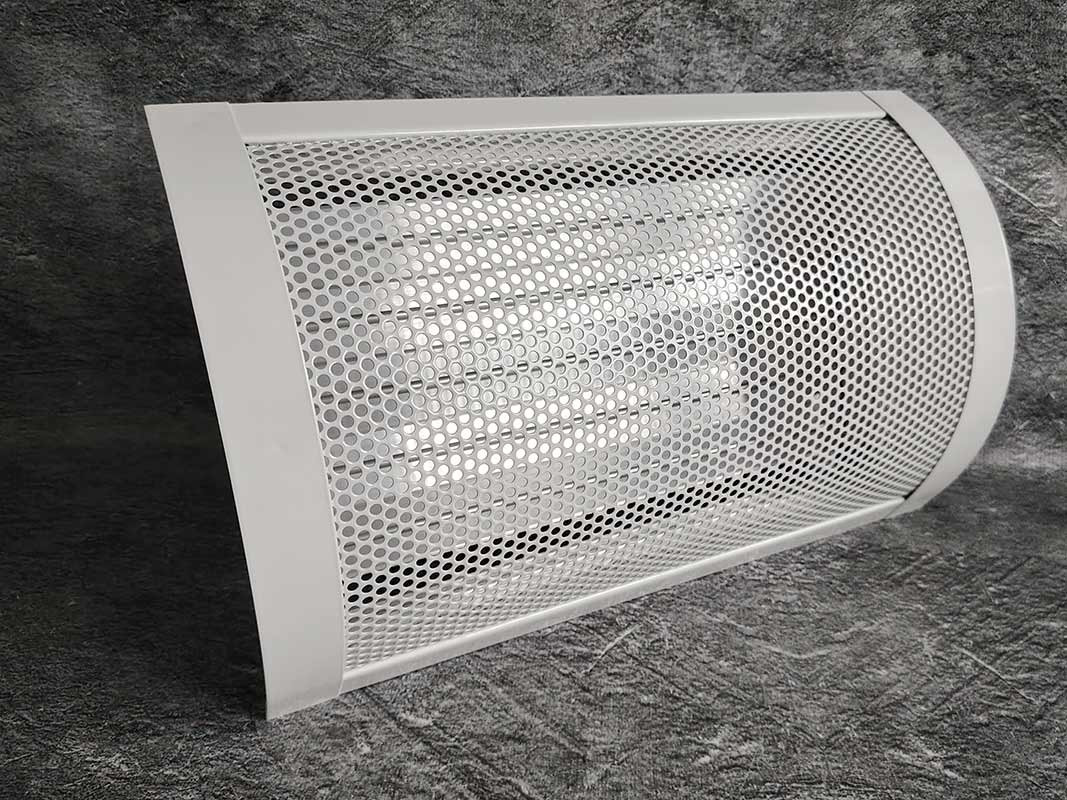

По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
Материалы изготовления решетки
- Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа. При производстве БРВ
используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки). - По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL

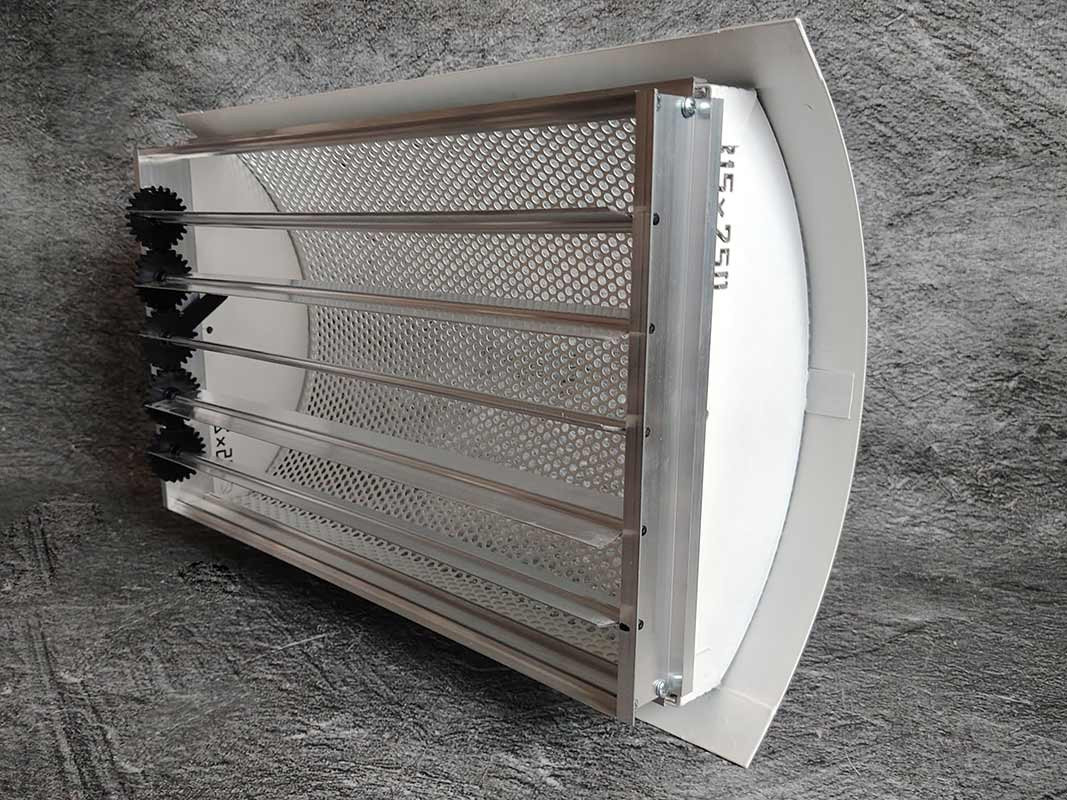

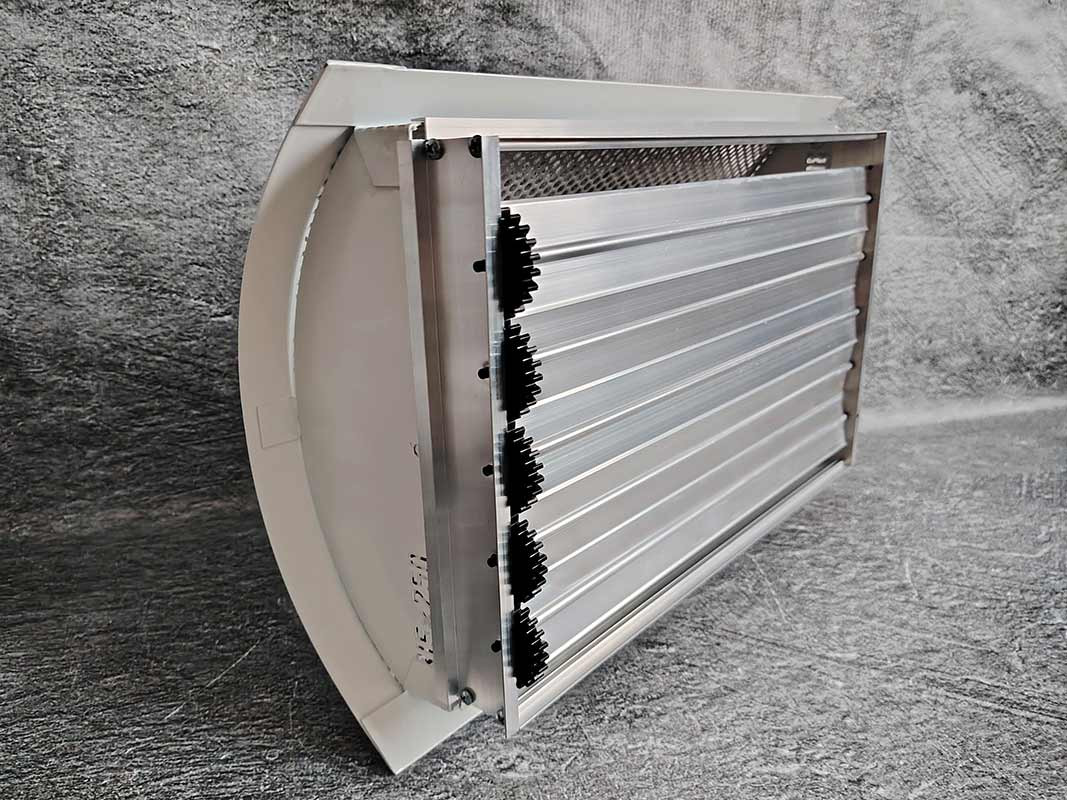

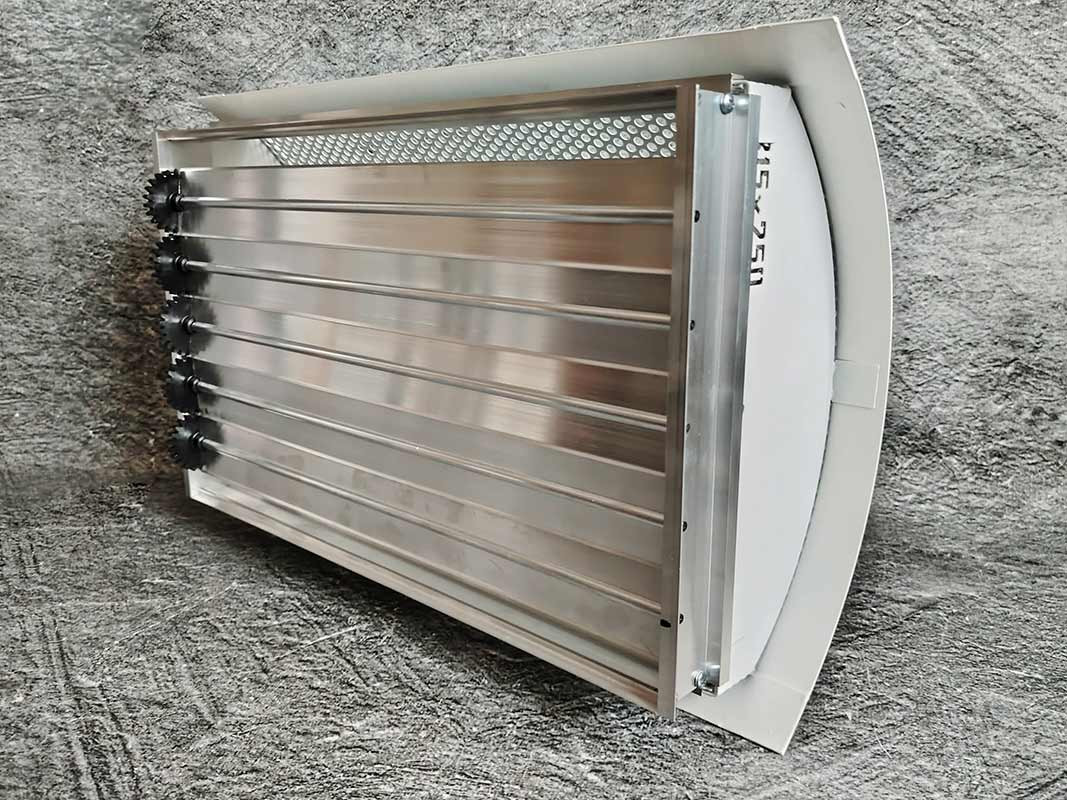

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.
Минимальные рекомендуемые размеры 100х100 мм.
Максимальные рекомендуемые размеры 1900х1000 мм.
Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию. Высота проема под решетку не должна превышать 75% диаметра воздуховода.
Варианты монтажа
Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
Габаритно-посадочные размеры перфорированной решетки ВРПЦ-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 30х30
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ВРПЦ-Р со стандартной перфорацией RV 5-7
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Пример заказа
