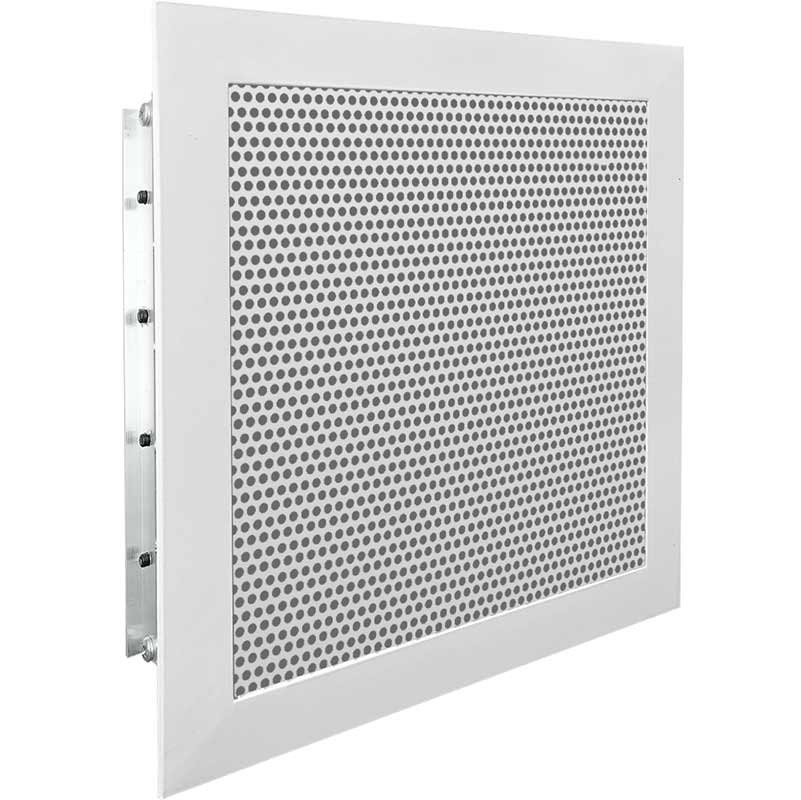

Решетка перфорированная ВРП-Р с клапаном расхода воздуха
Вентиляционные алюминиевые решетки ВРП используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены
для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.
Решетки ВРП изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
Материалы изготовления решетки
- При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018) и оцинкованная сталь для перфорации
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.
По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.
Варианты монтажа
- Крепление саморезами
- С помощью пружинной защелки
Минимальные рекомендуемые размеры 100х100 мм.
Максимальные рекомендуемые размеры 2900х2900 мм.
Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.
Габаритно-посадочные размеры перфорированной решетки ВРП-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 30х30
Габаритно-посадочные размеры перфорированной решетки ВРП-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25
Габаритно-посадочные размеры перфорированной решетки ВРП-РП
(с регулятором потока воздуха).
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 30х30
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Пример заказа
