Решетка однорядная нерегулируемая SG-HN

Решетка однорядная нерегулируемая SG-HN

Решетки серии SG-HN (с горизонтальным расположением нерегулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений

Паспорт изделия
Паспорт изделия

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

Решетки серии SG-HN (с горизонтальным расположением нерегулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками. Каждая решетка из серии SG-HN может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера. Варианты установки – настенное и потолочное расположение. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия – белый RAL9016 – в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Максимальный посадочный размер решеток серии SG-HN по высоте (размер В) – 600 мм, шаг по стороне В 12,5 мм. Кроме общих конструктивных особенностей изделий, приведенных выше, существуют и индивидуальные, характерные для определенных решеток серии.

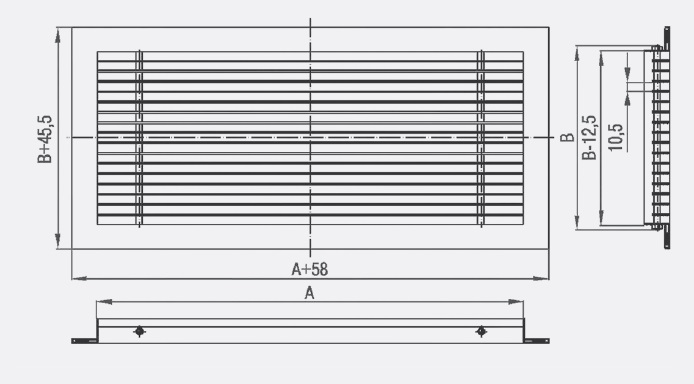

Решетка однорядная нерегулируемая SG-HN
SG-HN
A х
B
с КРВ-1
с защелкой
RALXXXX

Тип решетки

Посадочный размер по горизонтали

Посадочный размер по вертикали

Наличие клапана регулирования расхода воздуха

Крепление на защелках

Цвет покрытия

Стандартные размеры, площадь свободного сечения (Fc. с.) и теоретическая масса (m) решеток SG-HN

Типоразмер Параметр Посадочный размер по горизонтали, А (мм)
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
Посадочный размер по вертикали, В (мм) 50 Fc. c., м2 0,0029 0,0044 0,0060 0,0075 0,0091 0,0107 0,0123 0,0136 0,0152 0,0167 0,0163 0,0199 0,0215 0,0230 0,0246 0,0200 0,0275 0,0291 0,0607 0,0339 0,0355 0,0371 0,0387 0,0401 0,0417 0,0433 0,0449 0,0465 0,0481 0,0499 0,0516 0,0532 0,0549 0,0565 0,0581 0,0598 0,0614 0,0631 0,0547
m, кг 0,15 0,19 0,22 0,26 0,29 0,32 0,35 0,40 0,44 0,47 0,50 0,54 0,57 0,61 0,64 0,69 0,72 0,75 0,79 0,82 0,86 0,89 0,92 0,97 1,00 1,04 1,07 1,11 1,14 1,18 1,21 1,25 1,29 1,32 1,36 1,39 1,43 1,46 1,50
100 Fc. c., м2 0,0067 0,0104 0,0140 0,0176 0,0213 0,0250 0,0287 0,0318 0,0054 0,0391 0,0428 0,0465 0,0501 0,0338 0,0575 0,0605 0,0642 0,0679 0,0716 0,0753 0,0790 0,0827 0,0864 0,0895 0,0062 0,0969 0,1006 0,1043 0,1080 0,1115 0,1151 0,1187 0,1223 0,1260 0,1296 0,1332 0,1368 0,1404 0,1440
m, кг 0,24 0,30 0,35 0,41 0,47 0,53 0,58 0,67 0,73 0,79 0,84 0,90 0,96 1,02 1,07 1,16 1,22 1,28 1,33 1,39 1,45 1,50 1,56 1,65 171 1,77 1,62 1, В8 1,94 201 2,07 2,13 2,19 2,26 2,32 2,36 2,44 2,50 2,57
150 Fc. c., м2 0,0104 0,0161 0,0219 0,0277 0,0335 0,0393 0,0450 0,0499 0,0557 0,0614 0,0672 0,0730 0,0788 0,0845 0,0903 0,0952 0,1009 0,1067 0,1125 0,1183 0,1241 0,1299 0,1357 0,1406 0,1404 0,1522 0,1580 0,1638 0,1696 0,1751 0,1808 0,1804 0,1921 0,1978 0,2035 0,2091 0,2148 0,2205 0,2262
m, кг 0,33 0,41 0,49 0,57 0,65 0,73 0,61 0,94 1,02 1,10 1,18 1,26 1,35 1,43 1,51 1,64 1,72 1,80 1,88 1,96 2,04 2,12 2,20 2,33 2,41 2,49 2,57 2,66 2,74 2,6З 2,92 3,01 3,10 3,19 3,27 3,36 3,45 3,54 3,62
200 Fc. c., м2 0,0142 0,0220 0,0293 0,0378 0,0457 0,0636 0,0614 0,0680 0,0759 0,0838 0,0917 0,0995 0,1074 0,1153 0,1232 0,1298 0,1377 0,1455 0,1534 0,1613 0,1692 0,1771 0,1850 0,1916 0,1995 0,2074 0,2153 0,2232 0,2311 0,2385 0,2463 0,2540 0,2617 0,2694 0,2771 0,2849 0,2926 0,3003 0,3080
m, кг 0,41 0,51 0,62 0,72 0,83 0,93 1,04 1,21 1,32 1,42 1,52 1,63 1,73 1,84 1,94 2,12 2,22 2,32 2,43 2,53 2,64 2,74 2,85 3,00 3,13 3,24 3,34 3,45 3,56 3,69 3,60 3,92 4,03 4,15 4,27 4,38 4,50 4,61 4,73
250 Fc. c., м2 0,0180 0,0279 0,0379 0,0479 0,0579 0,0678 0,0778 0,0862 0,0962 0,1061 0,1161 0,1261 0,1361 0,1400 0,1560 0,1644 0,1744 0,1843 0,1943 0,2013 0,2143 0,2243 0,2243 0,2327 0,2427 0,2527 0,2627 0,2727 0,2627 0,2881 0,2966 0,3051 0,3136 0,3222 0,3307 0,3392 0,3477 0,3562 0,3647
m, кг 0,49 062 0,75 0,88 1,01 1,14 1,27 1,48 1,61 1,74 1,86 1,99 2,12 2,25 2,38 2,59 2,72 2,85 2,98 3,11 3,24 3,37 3,50 3,71 3,84 3,97 4,10 4,23 4,46 4,56 4,70 4,85 4,99 5,14 5,28 5,43 5,57 5,72 5,86
300 Fc. c., м2 0,0218 0,0338 0,0459 0,0580 0,0700 0,0821 0,0942 0,1043 0,1164 0,1285 0,1406 0,1526 0,1647 0,1763 0,1689 0,1990 0,2111 0,2231 0,2352 0,2473 0,2594 0,2715 2836 0,2907 0,3058 0,3179 0,3300 0,3421 0,3542 0,3656 0,3774 0,3892 0,4011 0,4129 0,4247 0,4365 0,4484 0,4602 0,4720
m, кг 0,59 0,74 0,89 1,04 1,19 1,34 1,49 1,75 1,90 2,05 2,20 2,36 2,51 2,66 2,81 3,07 3,22 3,37 3,52 3,67 3,82 3,97 4,12 4,38 4,53 4,68 4,83 4,98 5,13 5,32 5,49 5,65 5,82 5,98 6,15 6,31 6,48 6,64 6,81
350 Fc. c., м2 0,0256 0,0397 0,0539 0,0680 0,0622 0,0964 0,1106 0,1225 0,1366 0,1508 0,1650 0,1792 0,1933 0,2075 0,2217 0,2336 0,2478 0,2620 0,2761 0,29 0,30 0,3187 0,3187 0,3306 0,3447 0,3588 0,3720 0,3870 0,4011 0,4088 0,4209 0,4329 0,4449 0,46 0,4690 0,4810 0,4931 0,5051 0,5171
m, кг 0,67 0,84 1,02 1,19 1,37 1,55 1,72 2,02 2,19 2,37 2,56 2,72 2,90 3,07 3,25 3,54 3,72 3,90 4,07 4,25 4,43 4,60 4,78 5,07 5,25 5,42 5,60 5,77 5,95 6,17 6,36 6,55 6,74 6,94 7,13 7,32 7,51 7,70 7,89
400 Fc. c., м2 0,0293 0,0455 0,0618 0,0781 0,0944 0,1107 0,1269 0,1406 0,1569 0,1732 0,1894 0,2057 0,2220 0,2383 0,2545 0,2682 0,2845 0,3006 0,3170 0,3333 0,3496 0,3659 0,3822 0,3969 0,4122 0,4285 0,4448 0,4611 0,4774 0,4928 0,5087 0,5246 0,5406 0,5565 0,5725 0,5864 0,6044 0,6203 0,6363
m, кг 0,75 0,95 1,15 1,35 1,56 1,75 1,95 2,29 2,49 2,69 2,89 3,08 3,28 3,48 3,68 4,02 4,22 4,42 4,62 4,82 5,02 5,22 5,41 5,75 5,95 6,15 6,35 6,55 6,75 7,00 7,21 7,43 7,65 7,87 8,09 8,30 8,52 6,74 8,96
450 Fc. c., м2 0,03 0,0514 0,0693 0,0882 0,1005 0,1250 0,1433 0,1588 0,1771 0,1955 0,2139 0,2323 0,2505 0,2690 0,2374 0,3023 0,3212 0,3396 0,36 0,3763 0,3947 0,4131 0,4315 0,4469 0,4653 0,4837 0,5021 0,5205 0,5389 0,5662 0,5742 0,5922 0,6102 0,6282 0,6462 0,6642 0,6821 0,7001 0,7181
m, кг 0,83 1,06 1,28 1,51 1,73 1,95 2,18 2,56 2,78 3,00 3,23 3,45 3,67 3,90 4,12 4,50 4,72 4,94 5,17 5,40 5,62 5,84 6,07 6,45 6,67 6,90 7,12 7,35 7,57 7,65 8,10 8,34 8,59 8,83 9,06 9,33 9,57 9,82 10,06
500 Fc. c., м2 0,0369 0,0573 0,0773 0,0983 0,1188 0,1392 0,1597 0,1769 0,1974 0,2179 0,2383 0,2588 0,2793 0,2998 0,3202 0,3374 0,3579 0,3784 0,3989 0,4194 0,4399 0,4634 0,4809 0,4981 0,5186 0,5391 0,5595 0,5801 0,6006 0,6199 0,0100 0,6600 0,6801 0,7001 0,7202 0,7402 0,7603 0,7803 0,8004
m, кг 0,93 1,17 1,42 1,66 1,91 2,16 2,41 2,82 3,07 3,32 3,57 3,81 4,06 431 4,55 4,97 5,22 5,47 5,71 5,96 6,21 6,45 6,70 7,12 7,36 7,61 7,86 6,10 8,35 8,66 8,93 9,20 9,47 9,74 10,01 10,28 10,55 10, 82 11,09
550 Fc. c., м2 0,0407 0,0632 0,0858 0,1084 0,1310 0,1535 0,1761 0,1951 0,2176 0,2402 0,2628 0,2854 0,3079 0,3305 0,3531 0,3720 0,3546 0,4172 0,4396 0,4624 0,485 0,5076 0,5302 0,5491 0,5717 0,5943 0,6169 0,6395 0,6621 0,6834 0,7055 0,7275 0,7496 0,7717 0,7938 0,8159 0,8360 0,6601 0,6822
m, кг 1,01 1,28 1,55 1,82 2,09 2,36 2,64 3,09 3,36 3,64 3,91 4,18 4,45 4,72 4,99 5,45 5,72 5,99 6,26 6,53 6,61 7,08 7,35 7,81 8,06 6,35 6,62 8,90 9,17 9,51 9,81 10,10 10,40 10,70 11,00 11,29 11,59 11,89 12,19
600 Fc. c., м2 0,0443 0,0690 0,0937 0,1185 0,1432 0,1677 0,1925 0,2132 0,2379 0,2626 0,2872 0,3119 0,3366 0,3613 0,3359 0,4066 0,4313 0,4500 0,4807 0,5054 0,5301 0,5548 0,5795 0,6002 0,6249 0,6496 0,6743 0,6990 0,7237 0,7469 0,7711 0,7953 0,8194 0,3436 0,8677 0,8919 0,9160 0,9402 0,9043
m, кг 1,09 1,39 1,68 1,96 2,27 2,57 2,87 3,36 3,65 3,96 4,25 4,54 4,84 5,13 5,42 5,96 6,22 6,51 6,81 7,10 7,40 7,70 7,99 8,49 8,79 9,08 9,38 9,68 9,97 10,34 10,67 10,99 11,31 11,64 11,96 12,28 12,61 12,93 13,26

Данная серия включает в себя решетки следующих типов: SGHNM, SGHNM 1, SGHNM 2. Решетки серии SGHNM (с горизонтальным расположением нерегулируемых жалюзи) используются в приточновытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками. Различная компоновка жалюзи для решеток этой серии обеспечивает раздачу воздуха с разными углами отклонения воздушной струи от нормали к плоскости решетки в разных направлениях.

Стандартные типоразмеры, площадь свободного сечения (Fc. c) и теоретическая масса (m) решеток SGHNM

Типоразмер Параметр Посадочный размер по горизонтали, А (мм)
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
Посадочный размер по вертикали, В (мм) 75 Fc. c., м2 0,0024 0,0041 0,0059 0,0076 0,0094 0,0111 0,0129 0,0143 0,0161 0,0178 0,0196 0,0213 0,0231 0,0245 0,0263 0,0280 0,0298 0,0315 0,0333 0,0348
m, кг 0,15 0,21 0,27 0,33 0,39 0,45 0,51 0,65 0,72 0,79 0,86 0,92 0,99 1,20 1,28 1,35 1,43 1,51 1,58 1,86
100 Fc. c., м2 0,0093 0,0058 0,0032 0,0107 0,0131 0,0156 0,0180 0,0201 0,0225 0,0250 0,0274 0,0299 0,0323 0,0344 0,0368 0,0393 0,0417 0,0442 0,0466 0,0487
m, кг 0,18 0,25 0,32 0,39 0,46 0,53 0,60 0,76 0,83 0,91 0,99 1,07 1,15 1,37 1,45 1,54 1,63 1,72 1,80 2,09
150 Fc. c., м2 0,0052 0,0090 0,0129 0,0167 0,0206 0,0244 0,0283 0,0315 0,0354 0,0392 0,0431 0,0469 0,0508 0,0540 0,0579 0,0617 0,0656 0,0694 0,0733 0,0765
m, кг 0,24 0,33 0,42 0,51 0,60 0,69 0,78 0,96 1,06 1,16 1,26 1,36 1,46 1,70 1,81 1,92 2,03 2,13 2,24 2,55
200 Fc. c., м2 0,0071 0,0123 0,0176 0,0228 0,0281 0,0333 0,0386 0,0430 0,0482 0,0535 0,0587 0,0640 0,0692 0,0737 0,0789 0,0842 0,0894 0,0947 0,0999 0,1043
m, кг 0,30 0,41 0,52 0,63 0,74 0,85 0,96 U7 1,29 1,41 1,53 1,65 1,77 2,04 2,17 2,29 2,42 2,55 2,68 3,01
250 Fc. c., м2 0,0090 0,0156 0,0223 0,0289 0,0856 0,0422 0,0489 0,0545 0,0611 0,0678 0,0744 0,0811 0,0877 0,0933 0,0999 0,1066 0,1132 0,1199 0,1265 0,1321
m, кг 0,36 0,49 0,62 0,75 0,88 1,02 1,15 1,38 1,52 1,66 1,80 1,94 2,08 2,37 2,52 2,67 2,82 2,97 3,12 3,48
300 Fc. c., м2 0,0109 0,0189 0,0270 0,0350 0,0431 0,0511 0,0592 0,0659 0,074 0,0820 0,0901 0,0981 0,1062 0,1129 0,1210 0,1290 0,1371 0,1451 0,1532 0,16
m, кг 0,42 0,57 0,72 0,87 1,03 1,18 1,33 1,58 1,74 1,91 2,07 2,23 2,39 2,71 2,88 3,05 3,22 3,39 3,56 3,94
350 Fc. c., м2 0,0128 0,0222 0,0317 0,0411 0,0506 0,0600 0,0695 0,0774 0,0868 0,0963 0,1057 0,1152 0,1246 0,1326 0,1420 0,1515 0,1609 0,1704 0,1798 0,1878
m, кг 0,47 0,66 0,82 0,99 1,17 1,34 1,51 1,79 1,97 2,15 2,34 232 2,70 3,04 3,23 3,42 3,61 3,80 4,00 4,40
400 Fc. c., м2 0,0147 0,0255 0,0364 0,0472 0,0581 0,0689 0,0798 0,0889 0,0997 0,1106 0,1214 0,1323 0,1431 0,1522 0,1631 0,1739 0,1848 0,1956 0,2065 0,2156
m, кг 0,53 0,73 0,92 1,11 1,31 1,50 1,70 2,00 2,20 2,40 2,61 2,81 3,01 3,37 3,59 3,80 4,01 4,22 4,43 4,86
450 Fc. c., м2 0,0165 0,0288 0,0410 0,0533 0,0655 0,0778 0,0900 0,1003 0,1126 0,1248 0,1371 0,1493 0,1616 0,1719 0,1841 0,1964 0,2086 0,2209 0,2331 0,2434
m, кг 0,59 0,81 1,02 1,24 1,45 1,06 1,88 2,2 2,43 2,65 2,87 3,10 3,32 3,71 3,94 4,17 4,41 4,64 4,87 5,32
500 Fc. c., м2 0,0184 0,0321 0,0457 0,0594 0,0730 0,0867 0,1003 0,1118 0,1255 0,1390 0,1528 0,1664 0,1801 0,1915 0,2052 0,2188 0,2325 0,2461 0,2598 0,2712
m, кг 0,65 0,88 1,12 1,36 1,59 1,83 2,06 2,41 2,65 2,90 3,14 3,39 3,63 4,04 4,30 4,55 4,80 5,06 5,31 5,79
550 Fc. c., м2 0,0203 0,0354 0,0504 0,0655 0,0805 0,0956 0,1106 0,1233 0,1383 0,1534 0,1684 0,1835 0,1985 0,2112 0,2262 0,2413 0,2563 0,2714 0,2864 0,2991
m, кг 0,71 0,96 1,22 1,48 1,73 1,99 2,25 2,62 2,88 3,15 3,41 3,68 3,94 4,38 4,65 4,93 5,20 5,48 5,75 6,25
600 Fc. c., м2 0,0222 0,0387 0,0551 0,0716 0,0880 0,1045 0,1209 0,1347 0,1512 0,1676 0,1841 0,2005 0,2170 0,2308 0,2473 0,2637 0,2802 0,2906 0,3131 0,3269
m, кг 0,77 1,04 1,32 1,60 1,87 2,15 2,43 2,82 3,11 3,40 3,68 3,97 4,25 4,71 5,01 5,30 5,60 5,89 6,19 6,71

Для решеток SGHNM раздача воздуха происходит с углом отклонения 0° от нормали, для SGHNM1 — односторонняя раздача воздуха с углом отклонения 15°, для SGHNM2 — двухсторонняя раздача воздуха с углом отклонения 15°. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки) так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600×500 мм. В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 в заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Максимальный посадочный размер решеток серии SGHNM по высоте (размер В) — 600 мм, шаг по стороне В 12,5 мм. Определяющим размером для серии SGHNM является размер строительного проема. Ограничения по максимальному и минимальному размеру согласно Таблицам 1,2,3.

Стандартные типоразмеры, площадь свободного сечения (Fc. c) и теоретическая масса (m) решеток SGHNM

Типоразмер Параметр Посадочный размер по горизонтали, А (мм)
1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
Посадочный размер по вертикали, В (мм) 75 Fc. c., м2 0,0365 0,0383 0,0100 0,0418 0,0435 0,0450 0,0467 0,0485 0,0502 0,0520 0,0537 0,0552 0,0570 0,0587 0,0605 0,0619 0,0637 0,0654 0,0672
m, кг 1,94 2,03 2,11 2,20 2,28 2,62 2,72 2,81 2,91 3,00 3,10 3,50 3,60 3,70 3,81 4,25 4,37 4,48 4,58
100 Fc. c., м2 0,0611 0,0536 0,0660 0,0585 0,0609 0,0630 0,0654 0,0679 0,0703 0,0728 0,0752 0,0773 0,0797 0,0822 0,0846 0,0867 0,0891 0,0916 0,0940
m, кг 2,18 2,28 2,38 2,47 2,57 2,92 3,02 3,13 3,23 3,34 3,44 3,86 3,97 4,08 4,20 4,66 4,78 4,90 5,02
150 Fc. c., м2 0,0803 0,0842 0,0880 0,0919 0,0957 0,0990 0,1028 0,1067 0,1105 0,1144 0,1182 0,1215 0,1253 0,1292 0,1330 0,1362 0,1401 0,1439 0,1478
m, кг 2,67 2,78 2,90 3,02 3,13 351 3,63 3,76 3,88 4,01 4,14 4,57 4,71 4,84 4,98 5,46 5,60 5,75 5,89
200 Fc. c., м2 0,1096 0,1148 0,1201 0,1253 0,1306 0,1350 0,1402 0,1455 0,1507 0,1560 0,1612 0,1656 0,1709 0,1761 0,1814 0,1858 0,1910 0,1963 0,2015
m, кг 3,15 3,29 3,43 3,56 3,70 4,10 4,24 4,39 4,54 4,68 4,83 5,29 5,45 5,60 5,76 6,26 6,43 6,59 6,76
250 Fc. c., м2 0,1388 0,1454 0,1521 0,1587 0,1654 0,1710 0,1776 0,1843 0,1909 0,1976 0,2042 0,2098 0,2165 0,2231 0,2298 0,2353 0,2420 0,2486 0,2553
m, кг 3,63 3,79 3,95 4,11 4,27 4,69 4,85 5,02 5,19 5,36 5,53 6,01 6,18 6,36 6,54 7,07 7,25 7,44 7,62
300 Fc. c., м2 0,1680 0,1761 0,1841 0,1922 0,2002 0,2070 0,2150 0,2231 0,2311 0,2392 0,2472 0,2540 0,2620 0,2701 0,2781 0,2849 0,2929 0,3010 0,3090
m, кг 4,12 4,30 4,48 4,65 4,83 5,28 5,47 5,65 5,34 6,03 6,22 6,73 6,92 7,12 7,32 7,87 8,08 8,28 8,49
350 Fc. c., м2 0,1972 0,2067 0,2161 0,2256 0,2350 0,2430 0,2524 0,2619 0,2713 0,2808 0,2902 0,2982 0,3076 0,3171 0,3265 0,3344 0,3439 0,3533 0,3628
m, кг 4,60 4,80 5,00 5,20 5,40 5,87 6,08 6,29 6,49 6,70 6,91 7,44 7,66 7,88 8,10 8,67 8,90 9,13 9,36
400 Fc. c., м2 0,2264 0,2373 0,2481 0,2590 0,2698 0,2790 0,2898 0,3007 0,3115 0,3224 0,3332 0,3423 0,3532 0,3640 0,3749 0,3840 0,3948 0,4057 0,4165
m, кг 5,08 5,30 5,52 5,75 5,97 6,46 6,69 6,92 7,15 7,38 7,61 8,16 8,40 8,64 8,88 9,48 9,73 9,97 10,22
450 Fc. c., м2 0,2557 0,2679 0,2802 0,2924 0,3047 0,3150 0,3272 0,3395 0,3517 0,3640 0,3762 0,3865 0,3987 0,4110 0,4232 0,4335 0,4458 0,4580 0,4703
m, кг 557 5,81 6,05 6,29 6,53 7,05 7,30 7,55 7,80 8,05 8,30 8,88 9,14 9,40 9,66 10,28 10,55 10,82 11,09
500 Fc. c., м2 0,2849 0,2985 0,3122 0,3258 0,3395 0,3510 0,3646 0,3783 0,3919 0,4056 0,4192 0,4307 0,4443 0,4580 0,4716 0,4831 0,4967 0,5104 0,5240
m, кг 6,05 6,31 6,57 6,84 7,10 7,64 7,91 8,18 8,45 В,72 9,00 9,60 9,88 10,16 10,44 11,09 11,38 11,66 11,95
550 Fc. c., м2 0,3141 0,3292 0,3442 0,3593 0,3743 0,3869 0,4020 0,4170 0,4321 0,4471 0,4622 0,4748 0,4899 0,5049 0,5200 0,5326 0,5477 0,5627 0,5778
m, кг 653 6,82 7,10 7,38 7,67 8,23 8,52 8,81 9,10 9,40 9,69 10,31 10,62 10,92 11,22 11,89 12,20 12,51 12,82
600 Fc. c., м2 0,3433 0,3596 0,3762 0,3927 0,4091 0,4229 0,4394 0,4558 0,4723 0,4887 0,5052 0,5190 0,5355 0,5519 0,5684 0,5822 0,5986 0,6151 0,6315
m, кг 7,02 7,32 7,62 7,93 8,23 8,82 9,13 9,44 9,76 10,07 10,38 11,03 11,35 11,68 12,00 12,69 13,02 13,36 13,69
