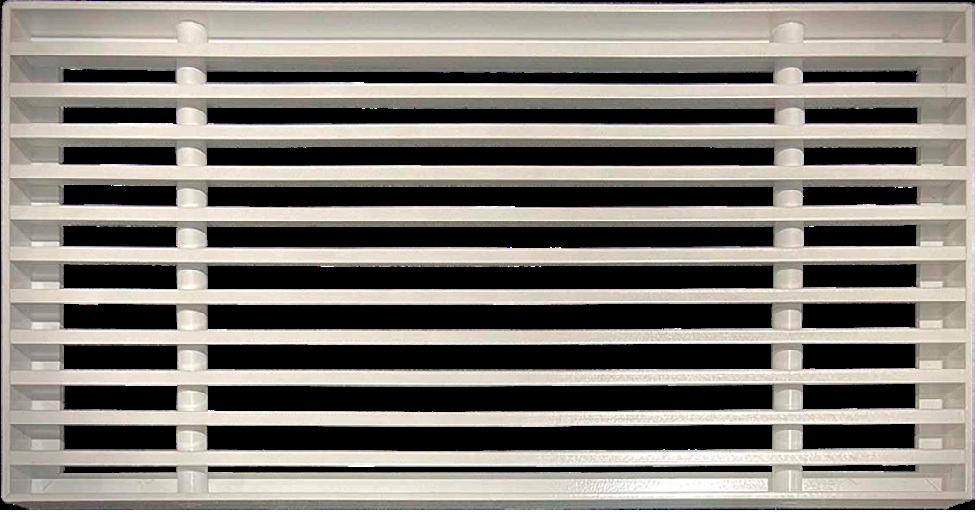

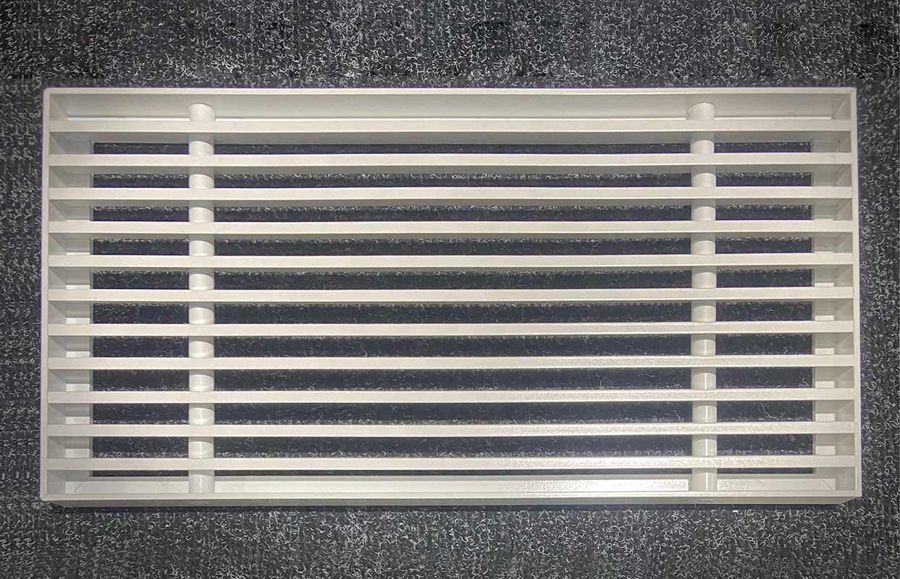

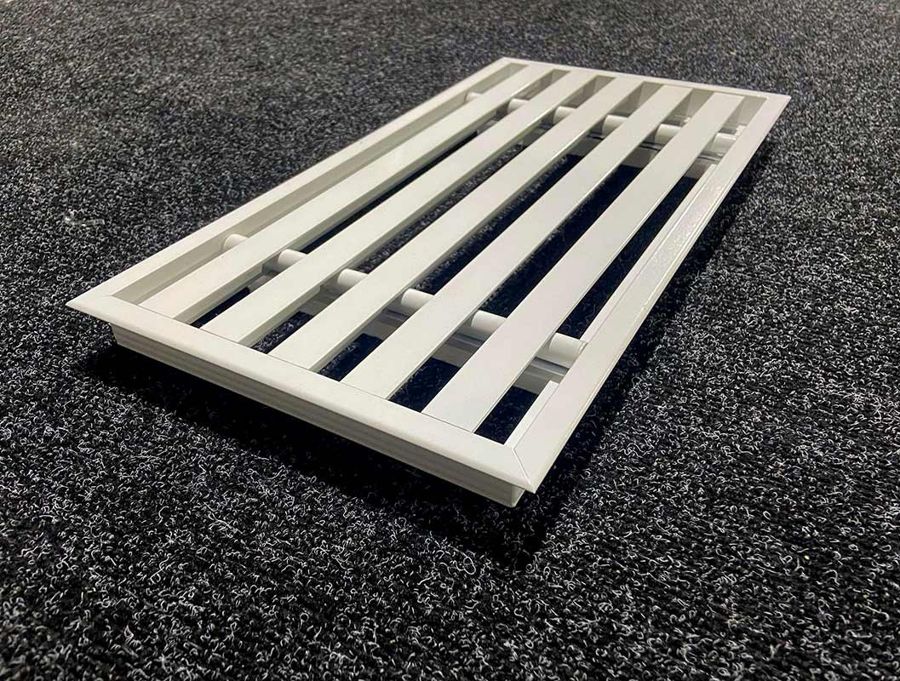

Описание решетки линейной настенной ННЛ
Настенная решетка ННЛ используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

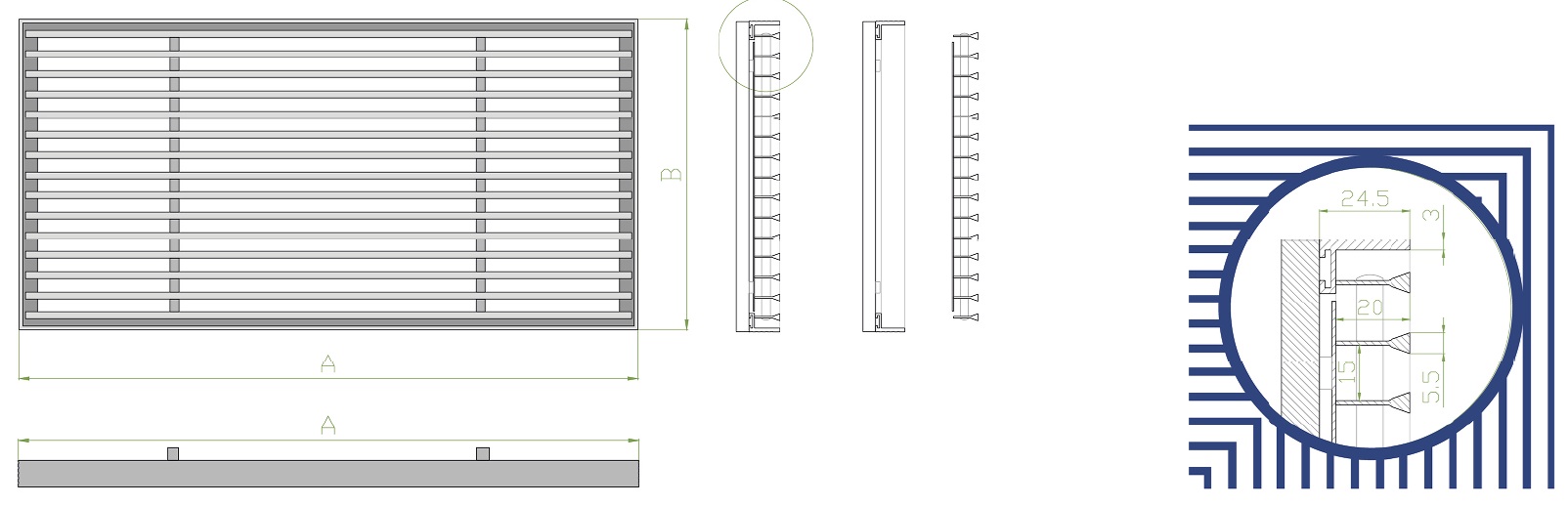

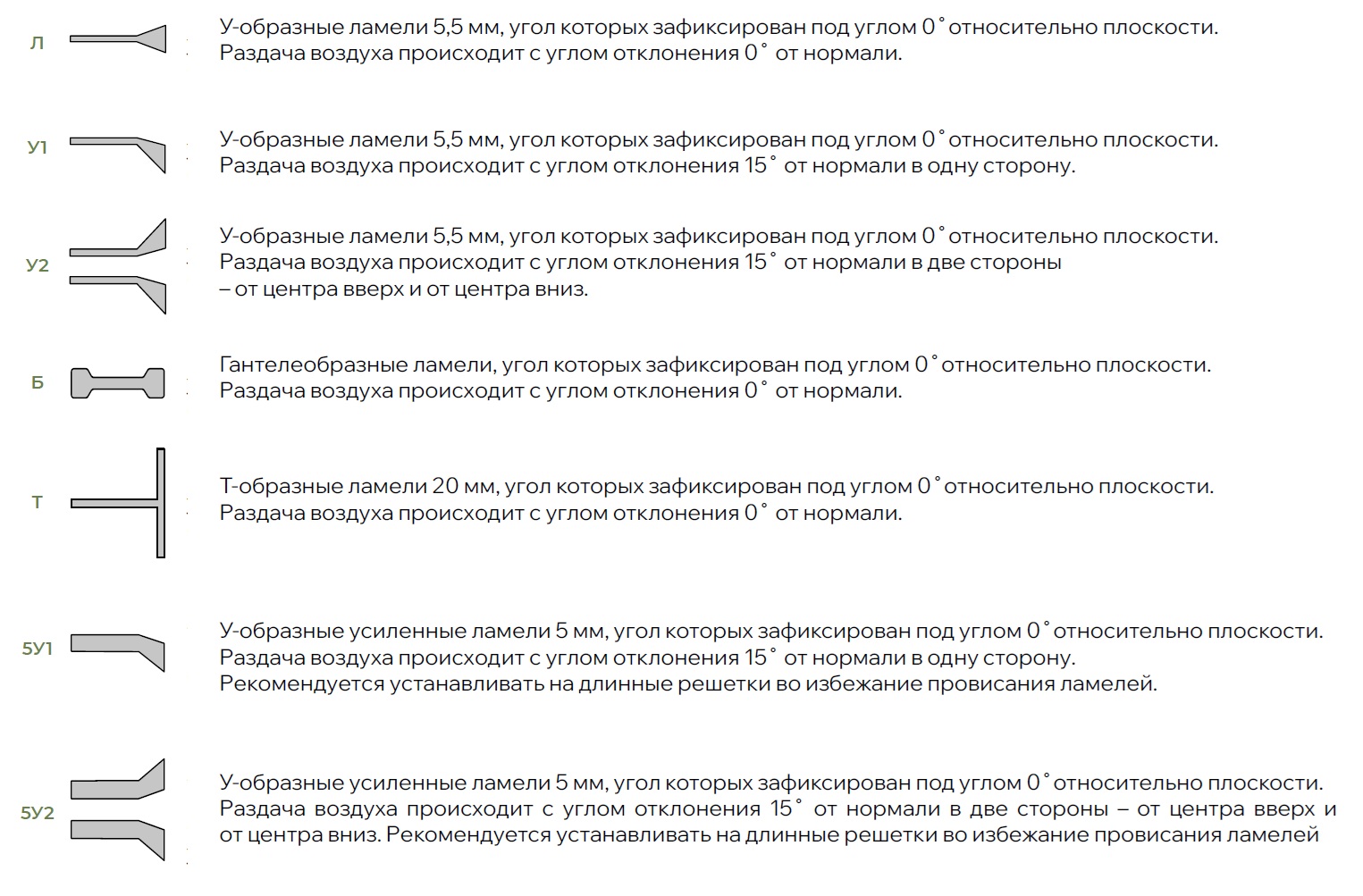

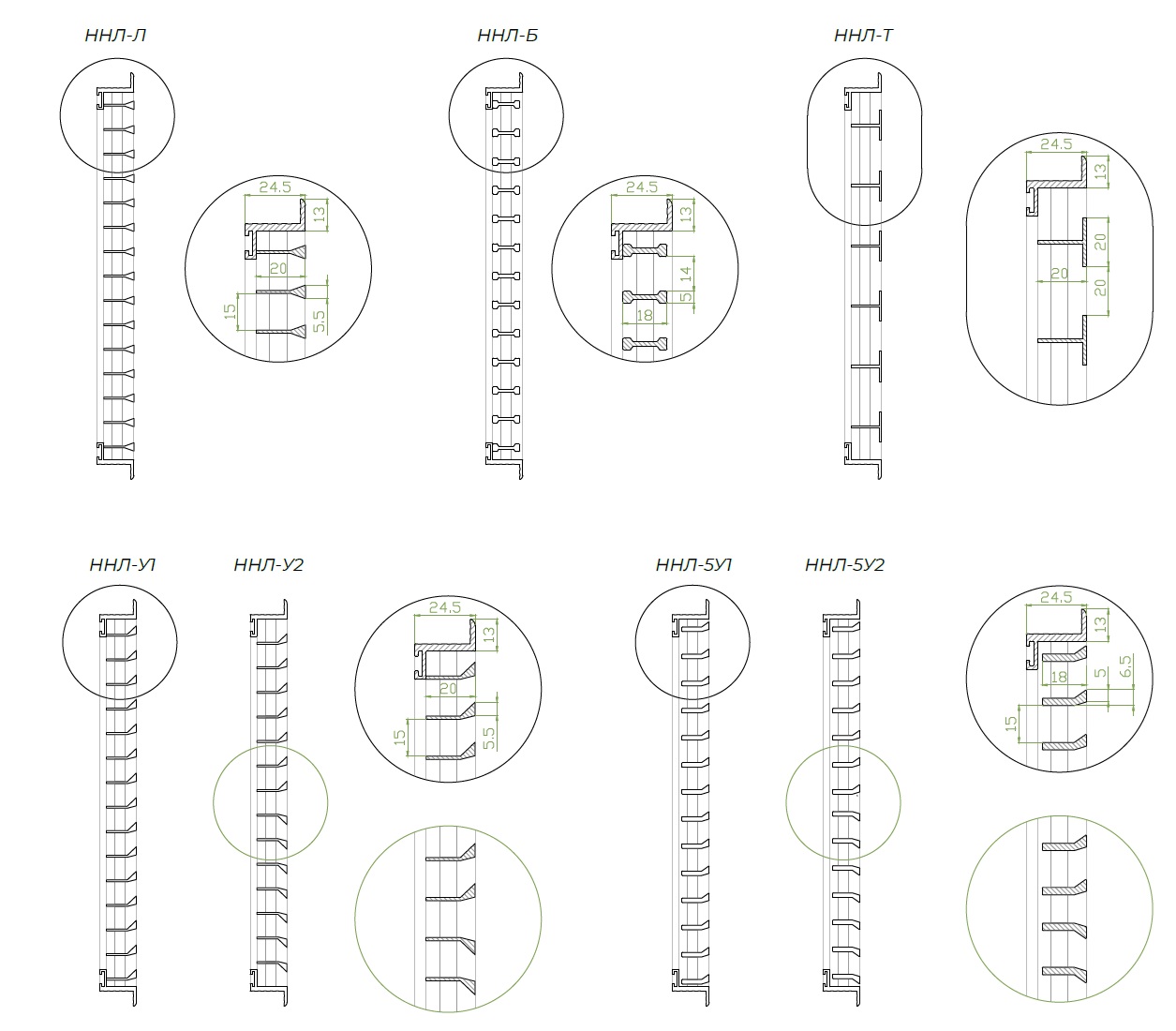

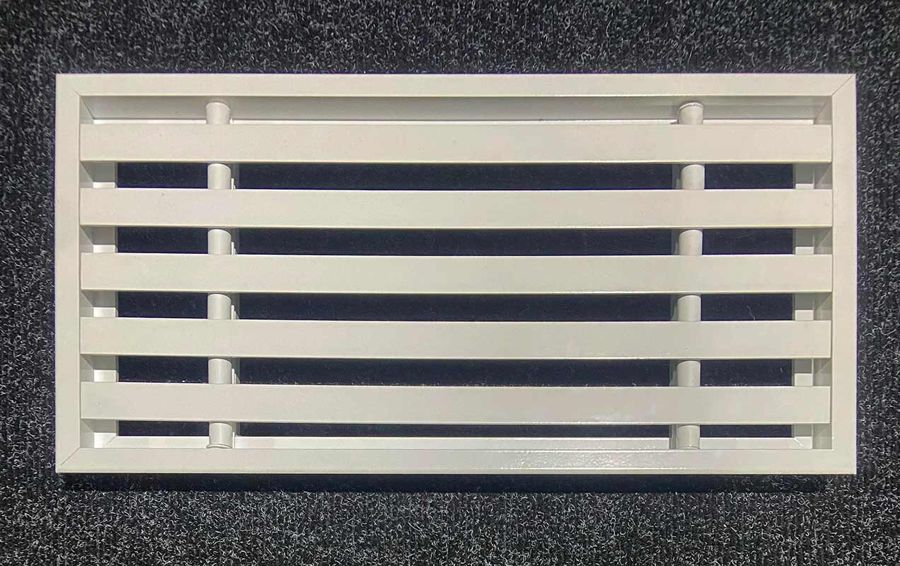

Решетка представляет собой рамку и горизонтально расположенные нерегулируемые ламели. Предлагается 7 вариантов центрального полотна из различных видов ламелей, отличающихся между собой внешним видом и аэродинамическими характеристиками.
Варианты рамок для решетки ННЛ:

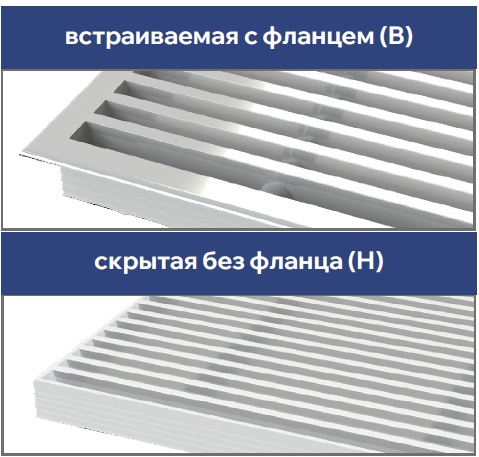

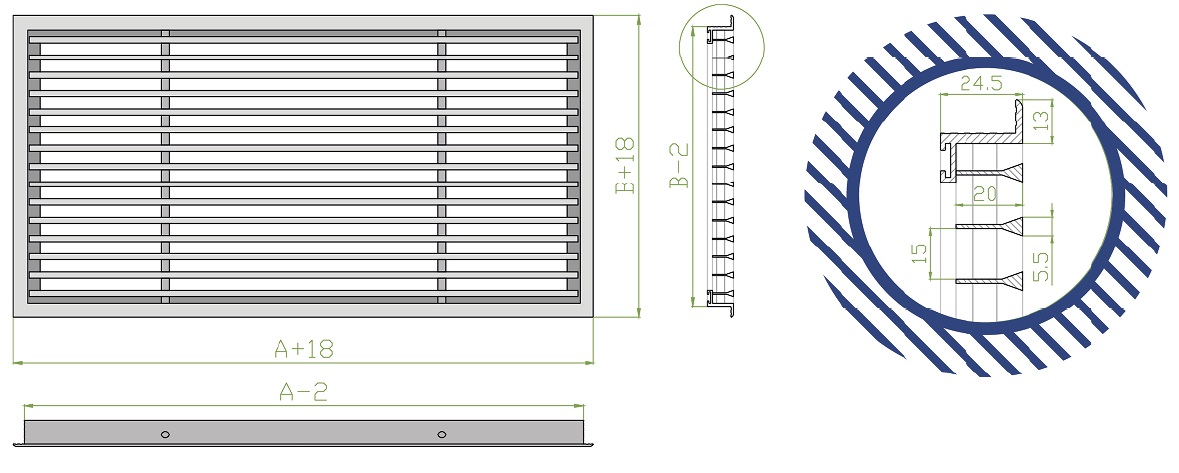

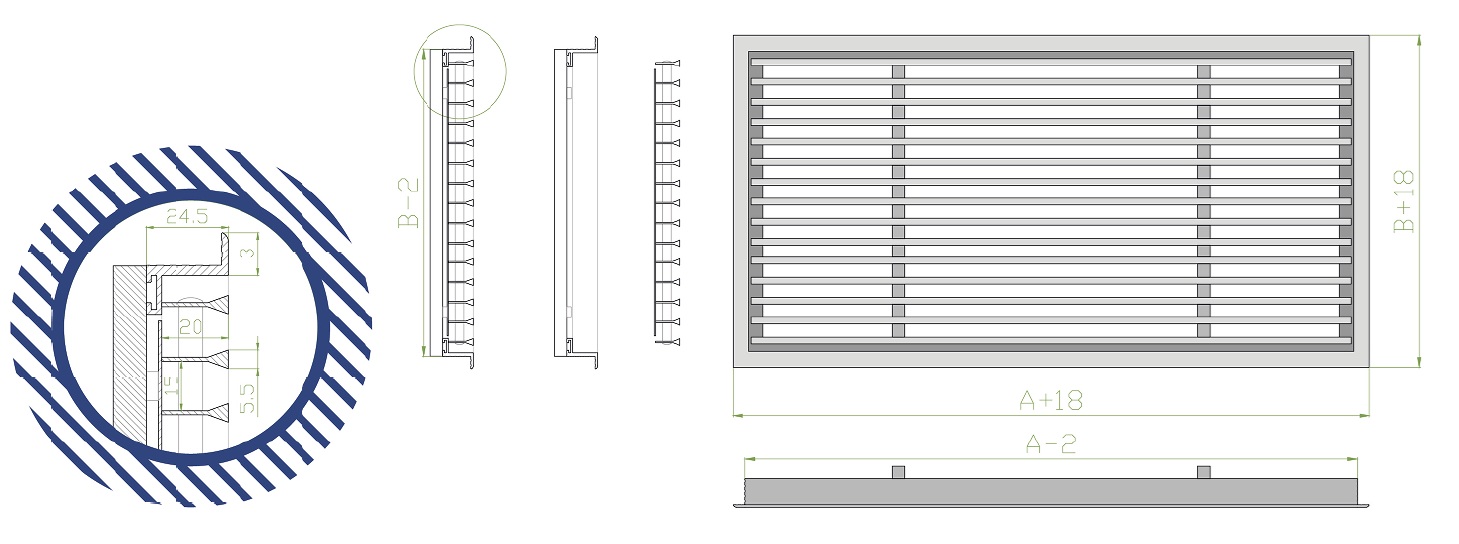

- Встраиваемая рамка с фланцем 13 мм (В). Встраиваемый тип исполнения, когда решетка имеет фланец, закрывающий неровные края строительного проема, а ламельное полотно решетки утапливается в проеме. Определяющими размерами АхВ являются размеры строительного проема.

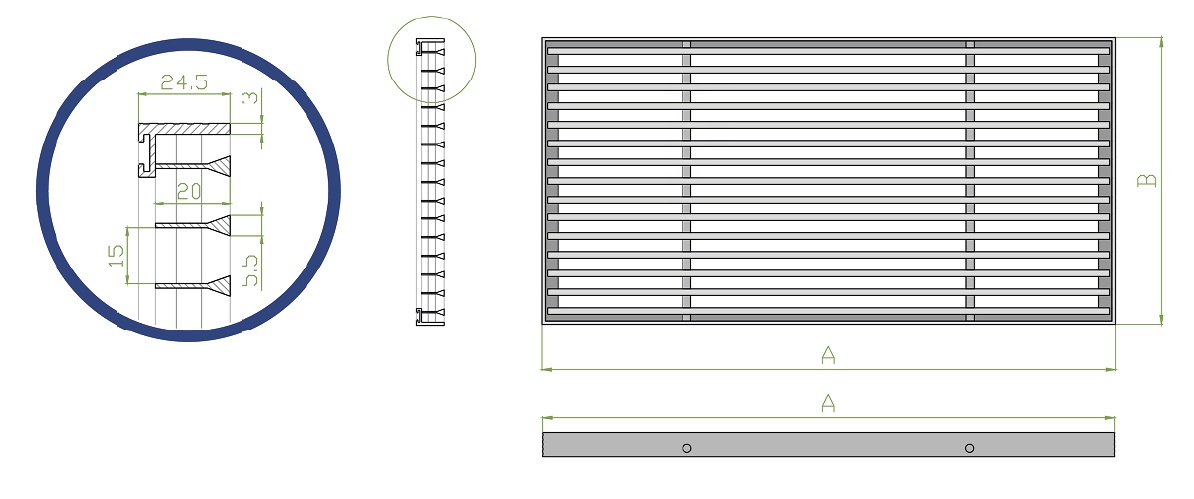

- Скрытая рамка без внешнего фланца (Н). Скрытый тип исполнения, когда решетка полностью утапливается в проеме. Определяющими размерами АхВ являются габаритные размеры решетки.
Конструкция:
- Несъемные ламели (по умолчанию). Центральное полотно жестко закреплено к рамке.

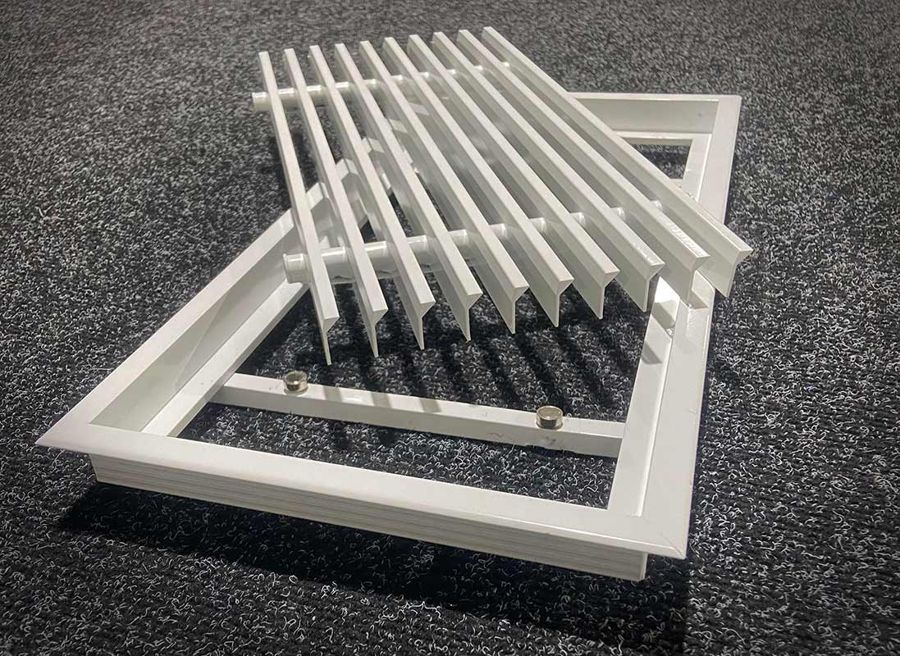

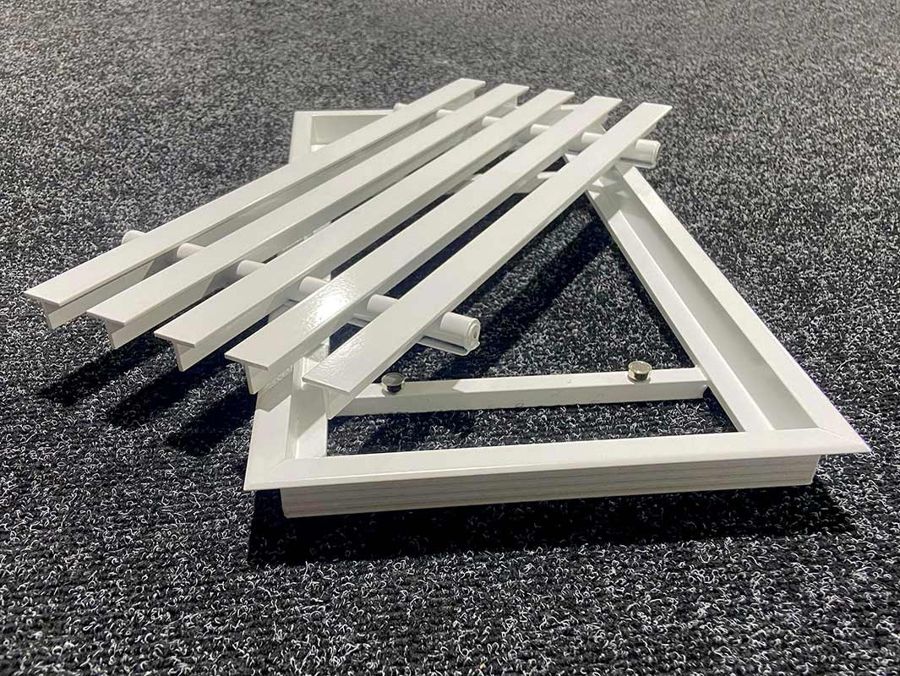

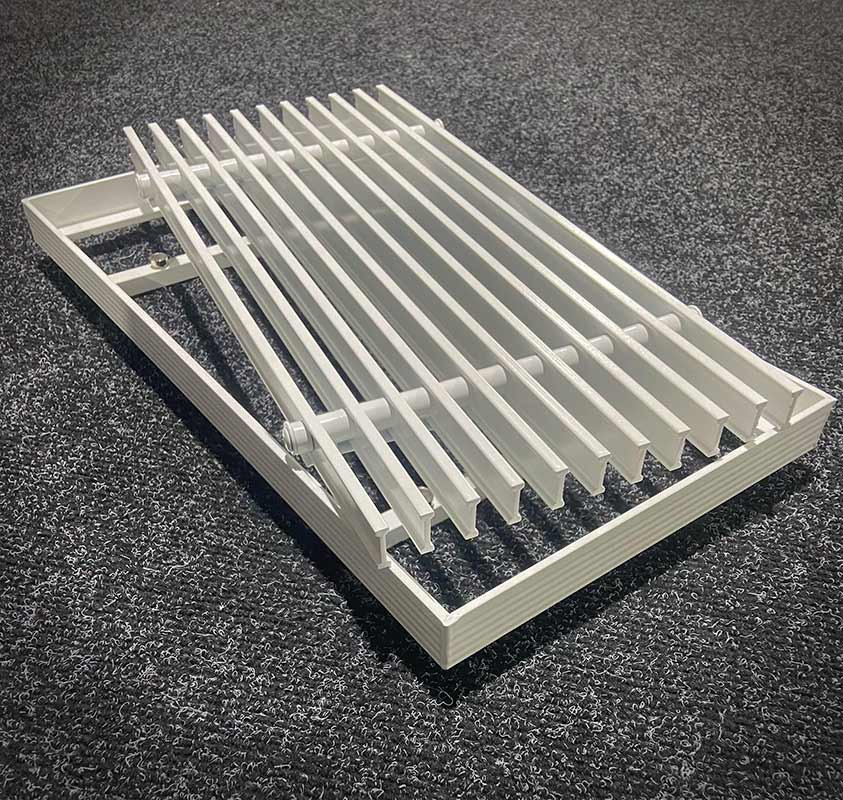

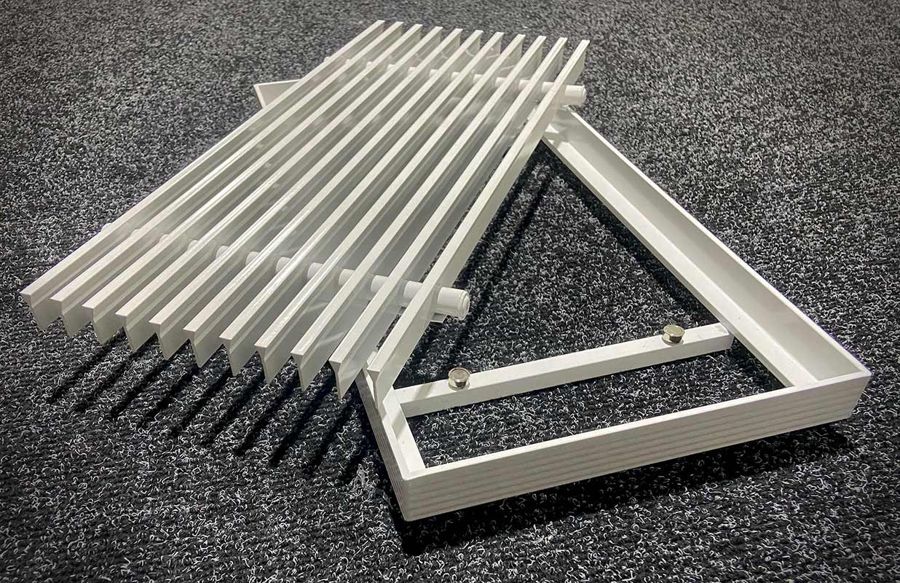

- Съемные ламели на магнитах (С) облегчают обслуживание вентиляционного канала в процессе эксплуатации.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
