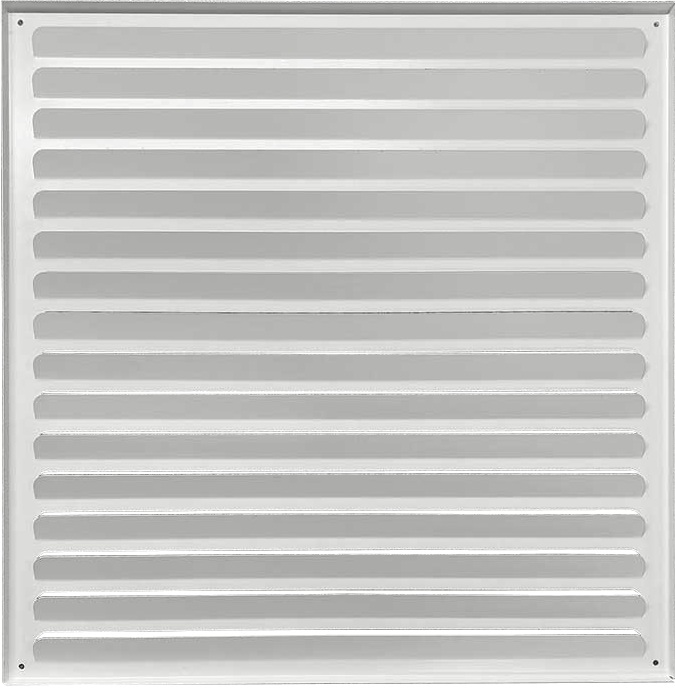

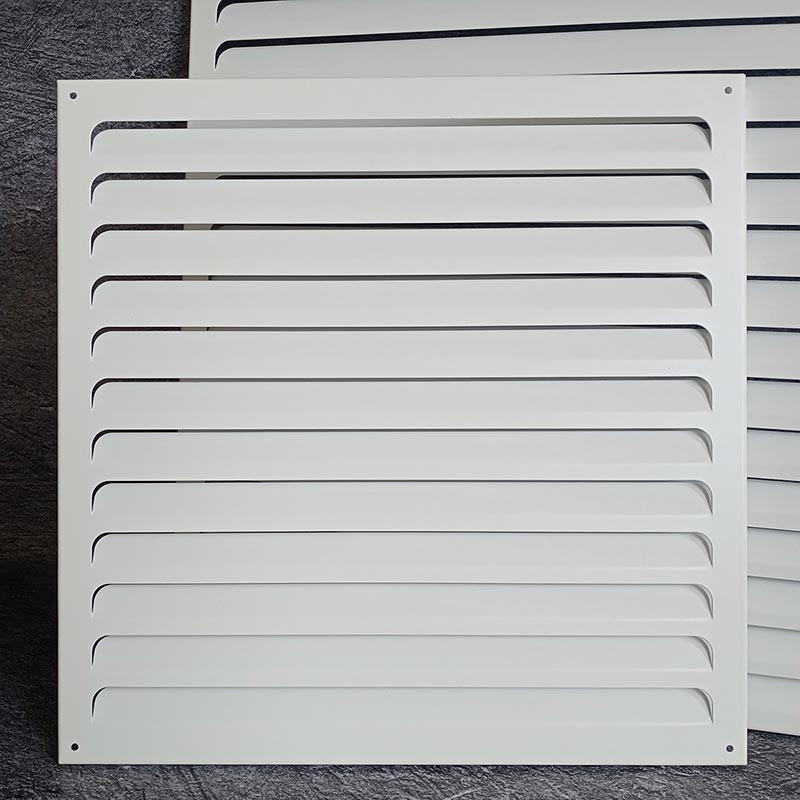

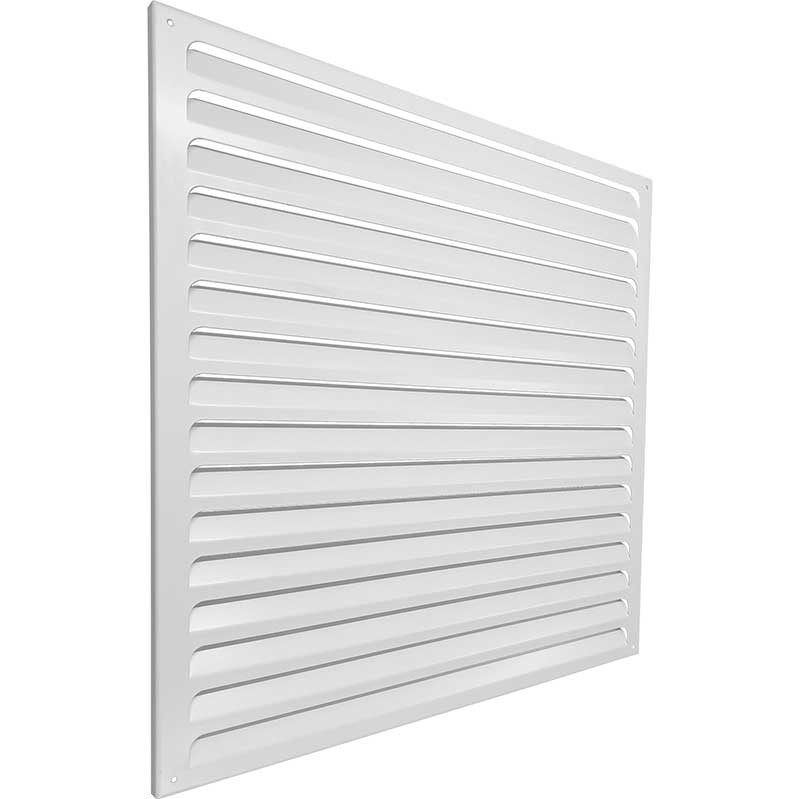

Решетка ФВР РМ
Решетка ФВР РМ предназначена для подачи и удаления воздуха в системах вентиляции и кондиционирования. Устанавливается на противопожарные клапаны, воздуховоды и стены в зданиях и сооружениях любого назначения для декорирования и защиты от несанкционированного доступа, внешнего механического воздействия и попадания посторонних предметов.
Материалы изготовления
- Решетка ФВР РМ изготавливается из оцинкованного листового металлопроката толщиной 0,9 мм. Такое сочетание материала используемого при производстве и финишной обработки гарантированно обеспечивает защиту от коррозии, а также от выцветания/потускнения цвета под воздействием ультрафиолета.
- По умолчанию решетки окрашены полиэфирными порошковыми эмалями белого цвета RAL 9016. По запросу возможно покрутиые в другие стандартные цвета по шкале RAL.
Внутренняя сторона решетки

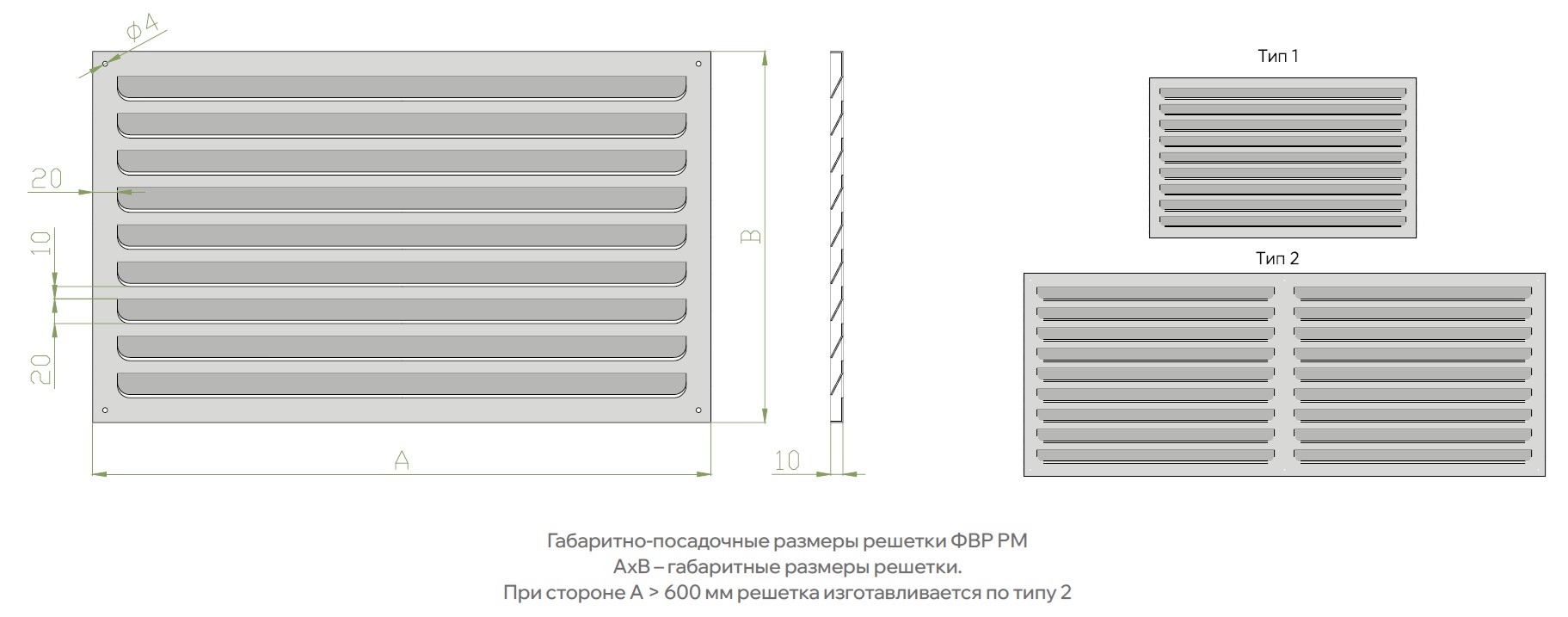

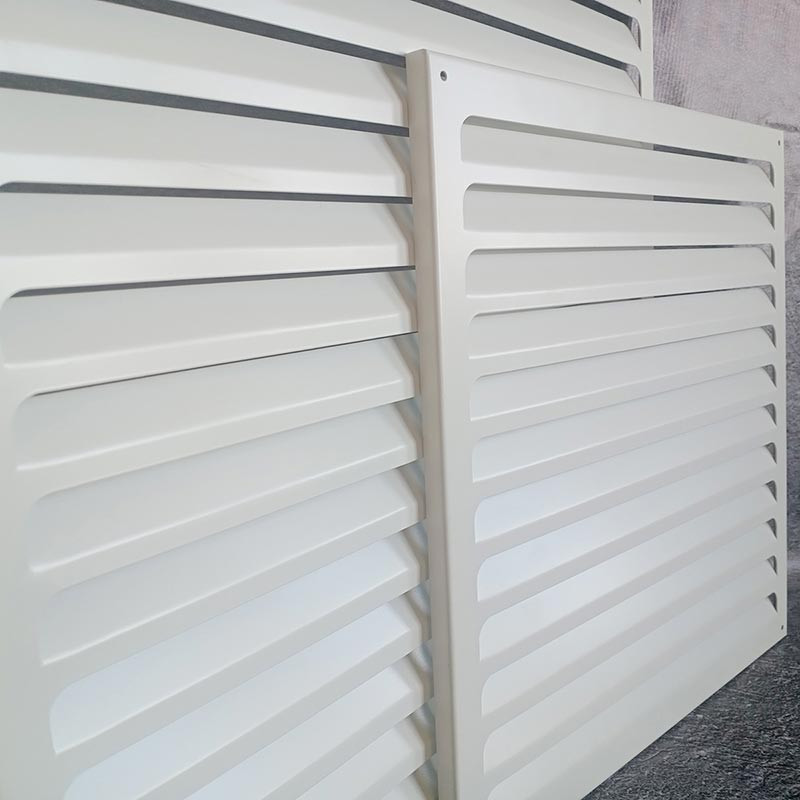

Решетка имеет накладной тип исполнения. Ламели округлой формы отогнуты во внутрь на 10 мм, способствуя прохождению газа и дыма, и в то же время скрывая внутренние элементы конструкции клапана. Определяющими размерами (АхВ) при заказе являются габаритные размеры решетки.
По умолчанию размер фланца решеток составляет 20 мм. По требованию заказчика возможно изготовить решетки с любым фланцем согласно размеру фланца самого клапана.
- Минимальный размер 150х150 мм

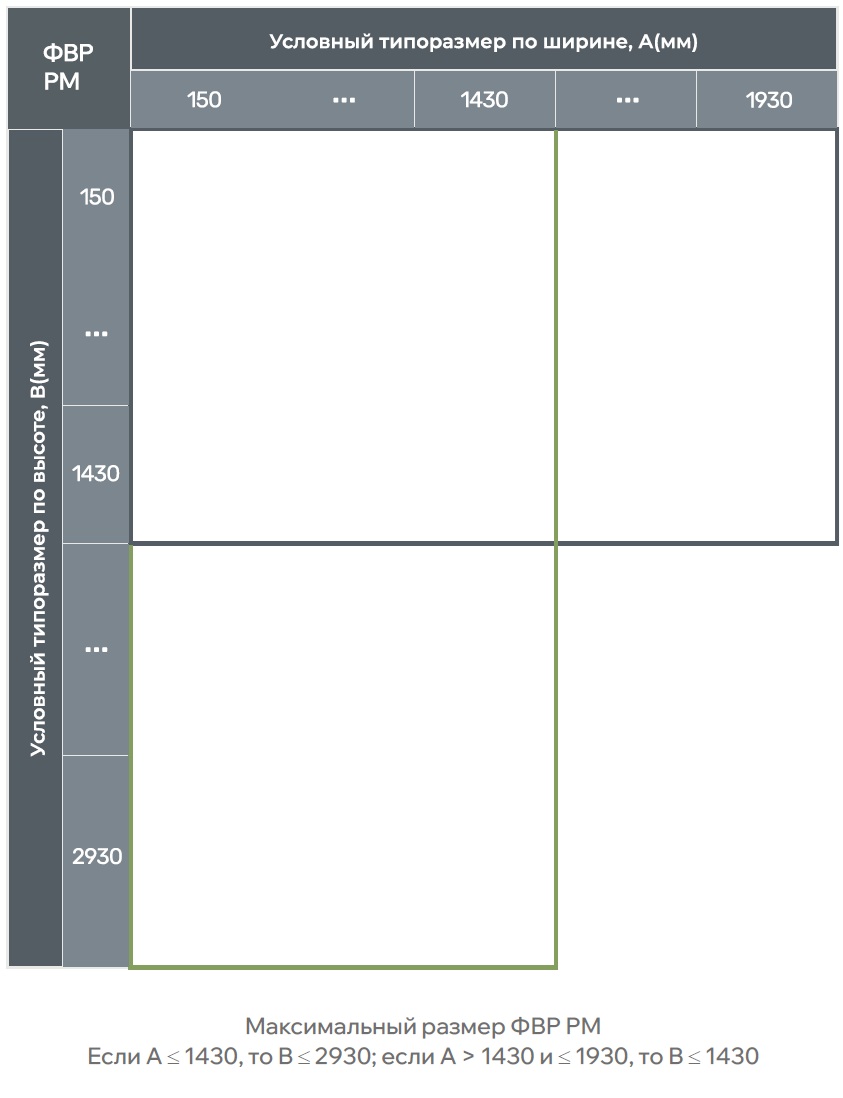

- Максимальный размер цельной решетки:
если А ≤ 1430, то В ≤ 2930;
если А > 1430 и ≤ 1930, то В ≤ 1430

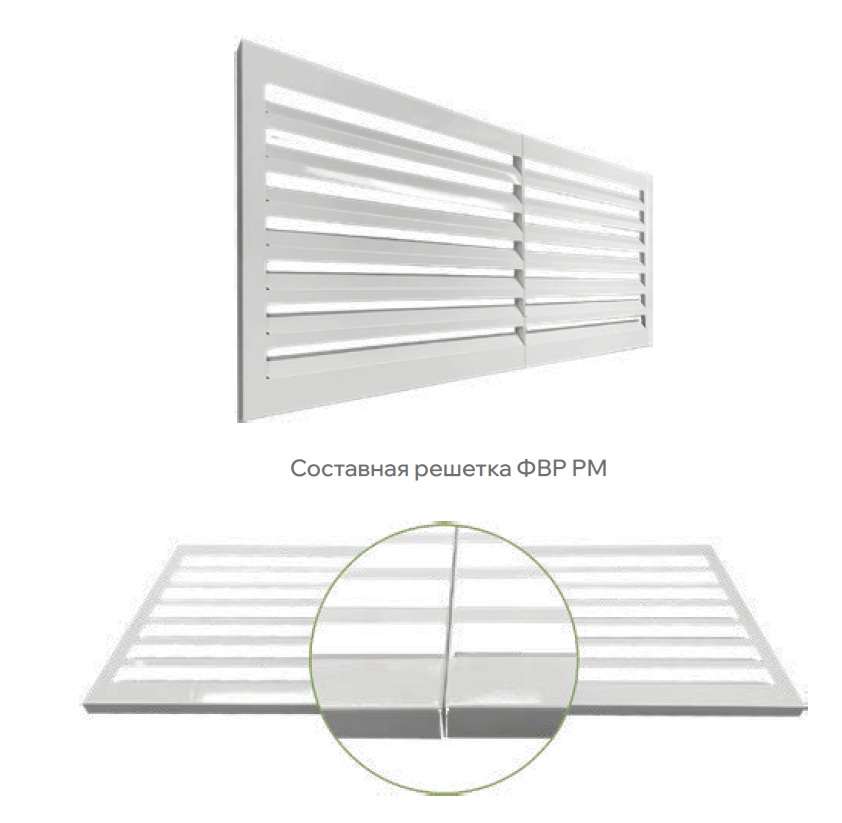

При заказе большего размера, решетка изготавливается из составных частей.
Монтаж

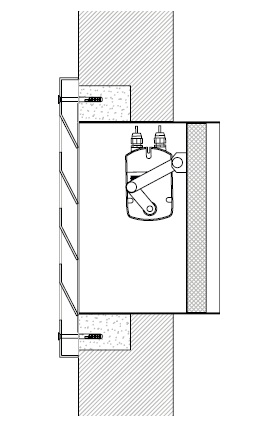

Монтаж решеток осуществляется саморезами к стене (перекрытию) через рамку решетки, тем самым закрывая фланец клапана дымоудаления. Поумолчанию решетки поставляются без крепежных отверстий и саморезов.

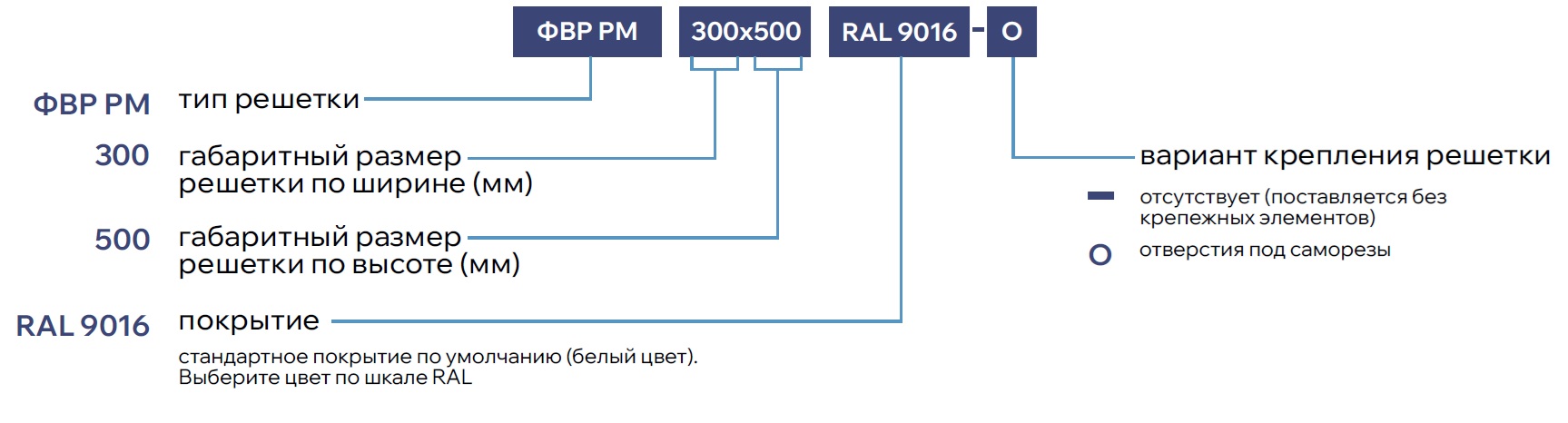

Пример заказа
