Решетка декоративная DGS для DKS (КДМ-2М), КДМ-3

Подробное описание

Решетка декоративная DGS применяется в качестве дополнительного аксессуара к клапанам DKS (КДМ-2м). Особенностями данной решетки являются низкое аэродинамическое сопротивление, улучшенный дизайн, простота конструкции. Стандартный цвет — белый RAL9016. По желанию заказчика возможна окраска в любой цвет по каталогу RAL. Решетка крепится к стене видимым болтовым соединением.

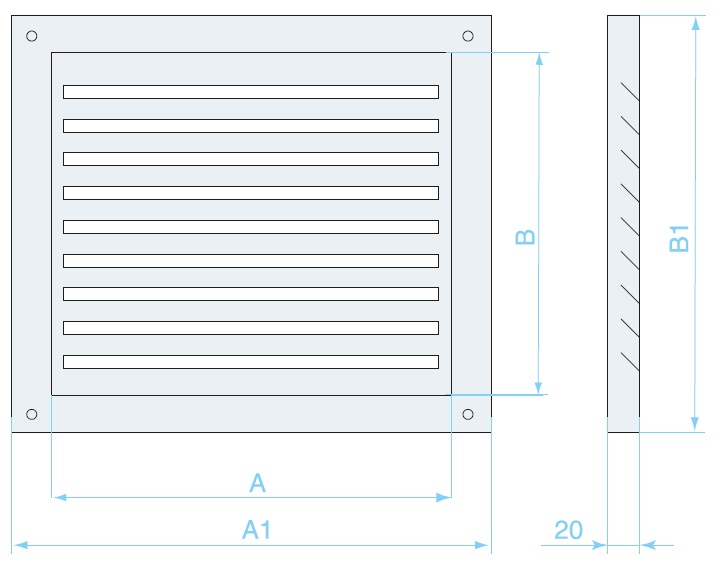

Схема конструкции декоративной решеткиУстановка клапана DKS (КДМ-2м) с декоративной решеткой

Для канального КДМ:
A1= A + 64, мм;
B1= B + 64, мм.
Для стенового КДМ:
A1= A + 100, мм;
B1= B + 110, мм.
Где A и B — размер внутреннего сечения клапана, мм.

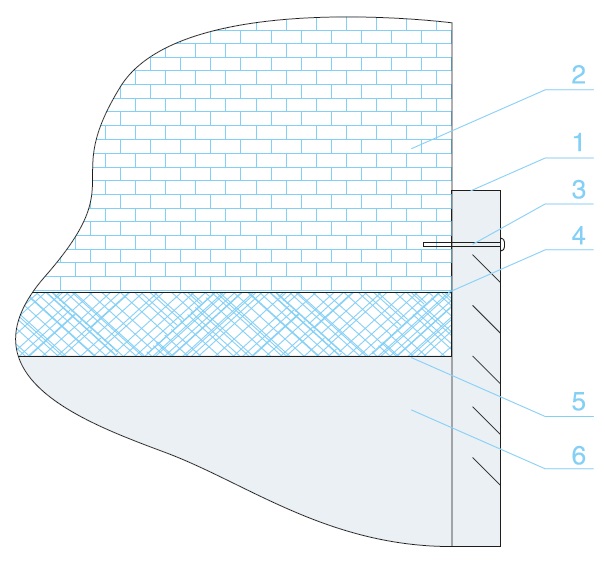

Обозначение на схеме
1— корпус решетки;
2— стена;
3— крепление решетки;
4— фланец клапана;
5— цементно-песчаный раствор;
6— корпус клапана.
