Описание

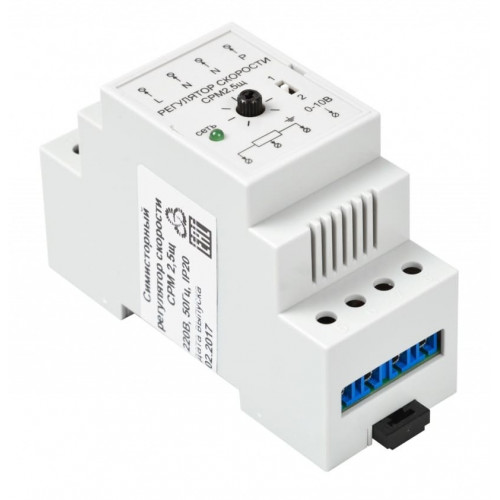

Симисторный регулятор скорости СРМ5Щ для однофазных асинхронных двигателей предназначен для установки в щиты управления. Плавное регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора. Возможно управление от внешнего сигнала 0-10 В или потенциометра номиналом 4,7-10 кОм. Применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.
Описание работы
При подаче питания на входные клеммы регулятора, на двигатель вентилятора подается напряжение, при этом на передней панели загорается зеленый светодиод. Необходимая скорость вращения задается поворотной ручкой на лицевой панели регулятора, либо дистанционно. Режим работы выбирается переключением переключателя на лицевой панели регулятора. Для выключения вентилятора необходимо снять напряжение с регулятора.
Режимы работы
Возможны два режима управления вентилятором:
Локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при производителем по умолчанию.
Дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением 0-10 В или переменным резистором 4,7 – 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.
Задание необходимого режима работы производится переключателем на лицевой панели регулятора.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: 0 … 40 °С;
- Степень защиты: IP20;
- Монтаж: на DIN-рейку;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Таблица подбора регулятора скорости по мощности двигателя
| Наименование регулятора | Максимальный рабочий ток, А | Мощность двигателя, Вт | Установленный предохранитель, А | Габаритные размеры, мм | Вес, кг | Вариант монтажа |
| СРМ5Щ | 5 | 880 | – | 88х95х58 | 0,25 | на din-рейку |
