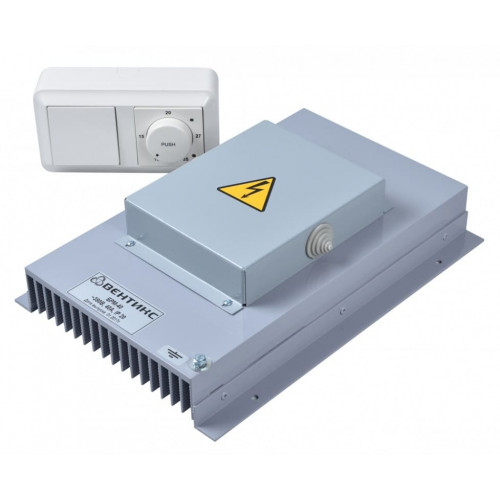

Регулятор температуры МРТ380.16-25

Описание

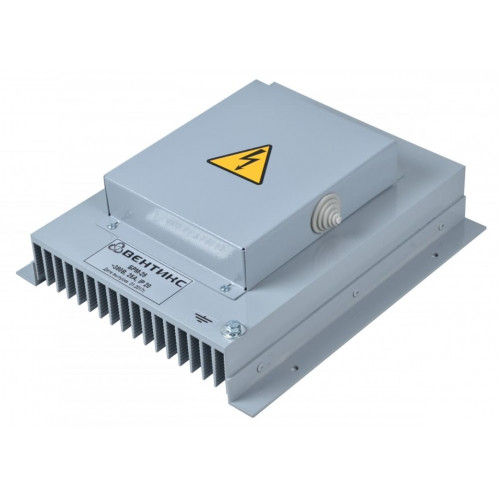

Симисторные регуляторы МРТ380.16-25 предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером. Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя. Особенностью данного регулятора является то, что он разделен на две части: блок управления и блок симисторов. Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, который входит в комплект поставки.

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%;
• Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%;
• Максимальный ток вентилятора на 220В: 2А;
• Диапазон рабочих температур: 0 … 40 °С;
• Степень защиты блока управления: IP20;
• Степень защиты блока симисторов: IP40;
• Монтаж: на стену или в щит управления.

Выгодно

Купить регулятор температуры МРТ в Москве с доставкой по всей России можно в компании “Вентар-С”. Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.

Описание работы

МРТ380.16 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры. При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
В регуляторе температуры МРТ380.16 реализована возможность подключения нескольких блоков симисторов БРМ-25(40). Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.

Таблица подбора терморегулятора по мощности
