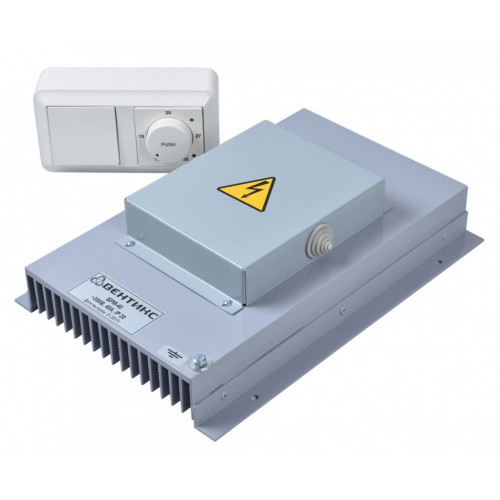

Регулятор температуры МРТ380.14-25

Описание

Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером. Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов.

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%;

• Напряжение коммутируемое блоком симисторов:  ~ 400 В ± 15%;

• Диапазон рабочих температур: 0 … 40 °С;

• Степень защиты блока управления:  IP20;

• Степень защиты блока симисторов:  IP40;

• Монтаж: на стену или в щит управления.

Выгодно

Купить регулятор температуры МРТ в Москве с доставкой по всей России можно в компании “Вентар-С”. Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.

Описание работы

В состав блока управления входят две части: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА.
Для подачи питания на симисторный регулятор необходимо нажать клавишу на блоке управления, при этом на клавише загорится красный светодиод “сеть”.
Красный светодиод у ручки регулятора загорается при включении нагревательных элементов. Нужное значение температуры от 10 до 35 °С устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА. К регулятору подключается канальный датчик температуры ТД1, или его комнатный вариант КТД1.
В регуляторе температуры МРТ380.14-25 реализована возможность параллельного подключения нескольких блоков симисторов БРМ-25(40). Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.
При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

Таблица подбора терморегулятора по мощности
