Описание

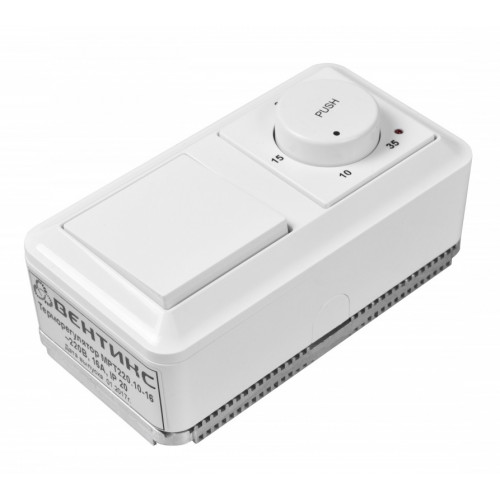

Симисторные регуляторы температуры МРТ.220.10-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегулятор МРТ220.10-16 управляет нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А) и дополнительно имеет клавишу включения/выключения вентилятора.
К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1.
Температура воздуха поддерживается в пределах от 10 до 35 °С.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Максимальный рабочий ток: 16 А;
- Максимальный ток вентилятора: 2 А;
- Максимальная мощность нагревателя: 3кВт;
- Диапазон регулируемых температур: 10…35 °С;
- Диапазон рабочих температур: 0 … 40 °С;
- Степень защиты: IP20;
- Габаритные размеры: 150х80х70 мм;
- Вес: 0,6 кг;
- Присоединение: через зажимы до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Выгодно
Купить регулятор температуры МРТ в Москве с доставкой по всей России можно в компании “Вентар-С”. Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.
Описание работы
В регуляторе МРТ220.10-16 конструктивно в состав регулятора входят два блока: включатель вентилятора и регулятор температуры. Схема сделана таким образом, что исключается возможность включения канального нагревателя без вентилятора. Питание на блок регулятора температуры подается после включения клавишей вентилятора и нажатия кнопки «PUSH». При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Схема подключения вентилятора на 220 В и нагревателя на 220 В мощностью до 3 кВт к терморегулятору МРТ220.10-16
ЕК — электрический калорифер 220 В;
М — вентилятор 220 В;
ТД1 — температурный датчик.
