Описание

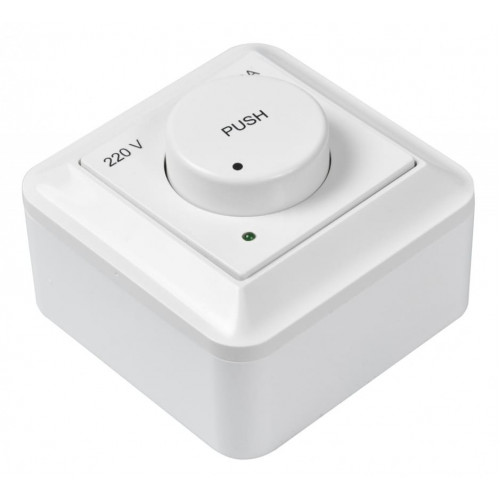

Симисторный регулятор скорости СРМ5 для однофазных асинхронных двигателей. Работа регулятора основана на изменении выходного напряжения с помощью симистора. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться, обычно 120-150 В) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем.
В регуляторе есть возможность настройки нижнего предела регулирования.
Регулятор скорости для однофазных асинхронных двигателей предназначен для установки в щиты управления. Плавное регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора. Возможно управление от внешнего сигнала 0-10 В или потенциометра номиналом 4,7-10 кОм. Применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: от 0 до 40 °С Класс защиты: IP20;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Нм.
Таблица подбора регулятора скорости по мощности двигателя
| Наименование регулятора | Максимальный рабочий ток, А | Мощность двигателя, Вт | Установленный предохранитель, А | Габаритные размеры, мм | Вес, кг | Вариант монтажа |

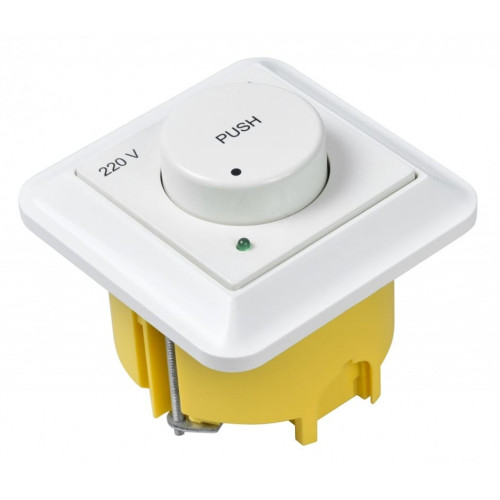

| СРС1 | 1 | 220 | 2 | 80х80х70 | 0,15 | скрытый |
| СРС2 | 2 | 440 | 3,15 | 80х80х70 | 0,15 | скрытый |
| СРМ1 | 1 | 220 | 2 | 80х80х53 | 0,2 | поверхностный |
| СРМ2 | 2 | 440 | 3,15 | 80х80х53 | 0,2 | поверхностный |
| СРМ3 | 3 | 660 | 5 | 80х80х53 | 0,2 | поверхностный |
| СРМ4 | 4 | 880 | 6,3 | 80х80х63 | 0,3 | поверхностный |
| СРМ5 | 5 | 1100 | 10 | 150х80х70 | 0,5 | поверхностный |
| СРМ7 | 7 | 1500 | 15 | 150х80х70 | 0,5 | поверхностный |
Схема подключения
~ 220В — сеть
М — электродвигатель
D — сигнал “регулятор включен”, подается напряжение 220 В, ток не более 1 А.
При нажатии кнопки PUSH на двигатель вентилятора подается напряжение, при этом загорается зеленый светодиод.
Необходимая скорость вращения вентилятора задается поворотной ручкой.
Для выключения вентилятора следует повторно нажать кнопку PUSH.
