Описание

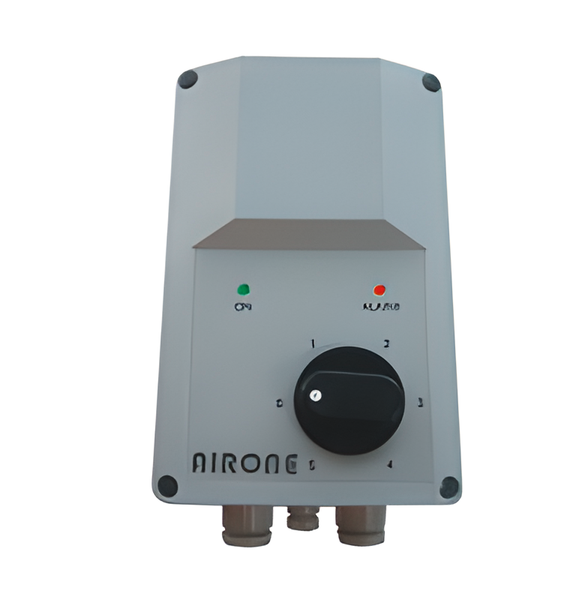

Однофазные пятиступенчатые трансформаторные регуляторы скорости в корпусе с подключением для термоконтактов.
Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости и
индикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А.
Входная цепь регуляторов защищена двумя плавкими предохранителями.
Регулирование скорости:
Регулирование скорости электродвигателей осуществляется вручную с помощью выбора
требуемого положения ручки переключателя(0 – выкл., 1 – мин. скорость, 5 – макс. скорость,
2, 3, 4 – промежуточные положения). Выходное напряжение: 80-105-130-160-230
Защита двигателя:
Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами.
Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и
двигатель немедленно останавливается и загорается лампа ALARM (Авария). Функция автоматического перезапуска ОТСУТСТВУЕТ!!!
После устранения причины перегрева, двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания, в положение 0 (выключено).
Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
Кроме этого возможно установить перемычку на клеммы «тк», но тогда максимальный ток
двигателя, всегда должен быть на 20 % меньше номинального тока регулятора!
Применение
Регуляторы скорости предназначены для регулирования скорости вращения электродвигателей вентиляторов или насосов, управляемых напряжением, и имеющим электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.
