Описание

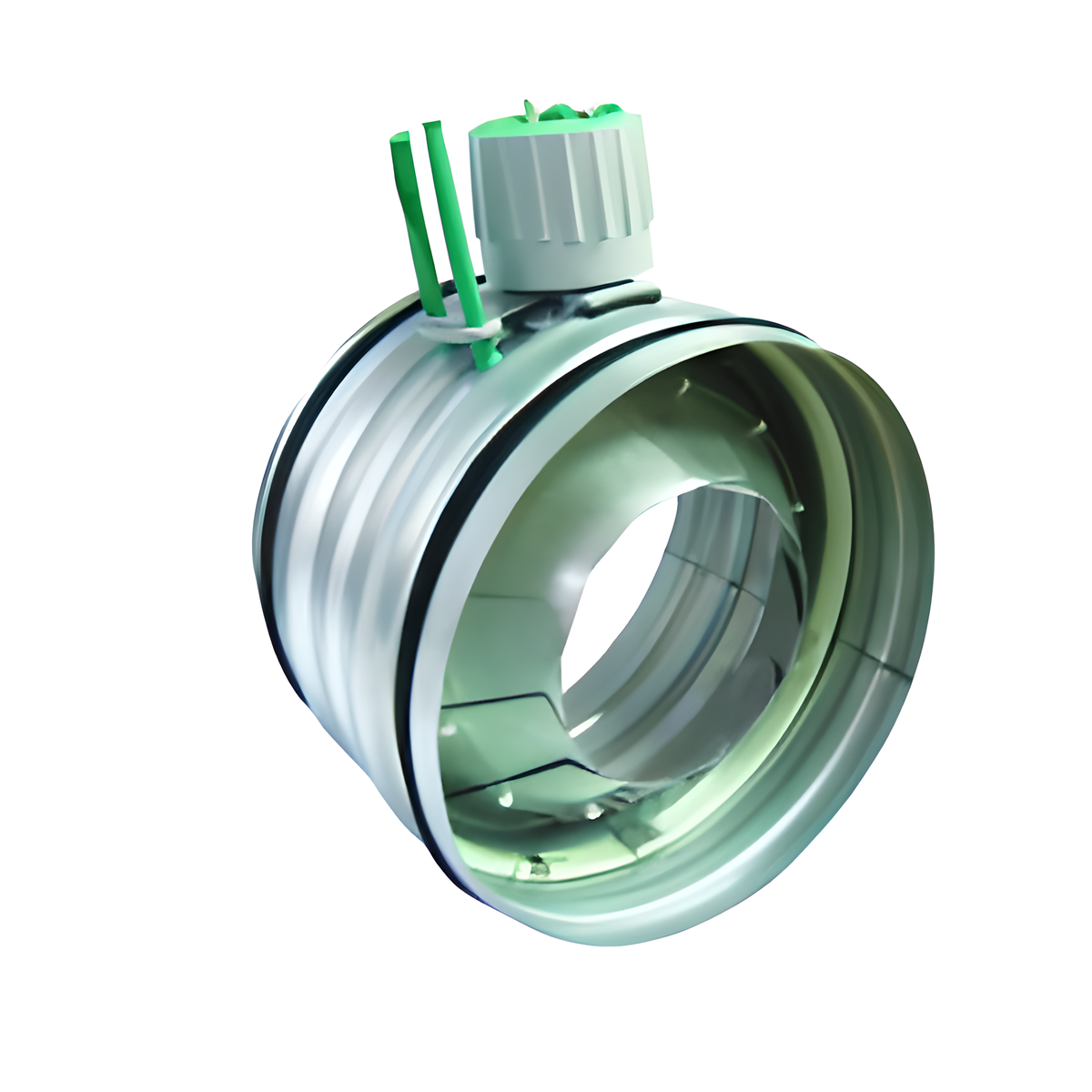

Уникальный, самый тихий сопловый клапан для регулирования и измерения расхода воздуха. В отличие от стандартных дроссель клапанов при полном открытии позволяет роботизированным машинам проходить сквозь себя для чистки воздуховодов. Имеет более компактные размеры, чем стандартные ирисовые клапаны. Наружный диаметр не повышает размера канала. Диапазон рабочих температур от -30 до +70 °C.
Механизм регулирования с автоматической блокировкой, возможна фиксация положения с помощью стопорного винта.
Маркер регулировочного положения указывает нужное положение, например, после чистки. Входная и выходная часть снабжена встроенными резиновыми прокладками.
Возможно использование в качестве струйного сопла для подачи воздуха, обеспечивающего распределение воздуха в помещениях большого объема. Определение расхода воздуха производится на основе замера перепада давления при прохождении воздушного потока через конус клапана.
Расход воздуха регулируется поворотом регулировочной головки, при котором изменяется размер отверстия регулировочного конуса, образованного лепестковыми створками. При уменьшении площади отверстия расход воздуха снижается, а полная потеря давления, вызываемая данным устройством, увеличивается. Классификация – класс С по стандарту EN 1751.
Корпус и створки выполнены из оцинкованной стали.
Применение
AIRMAX 3D предназначен для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.
