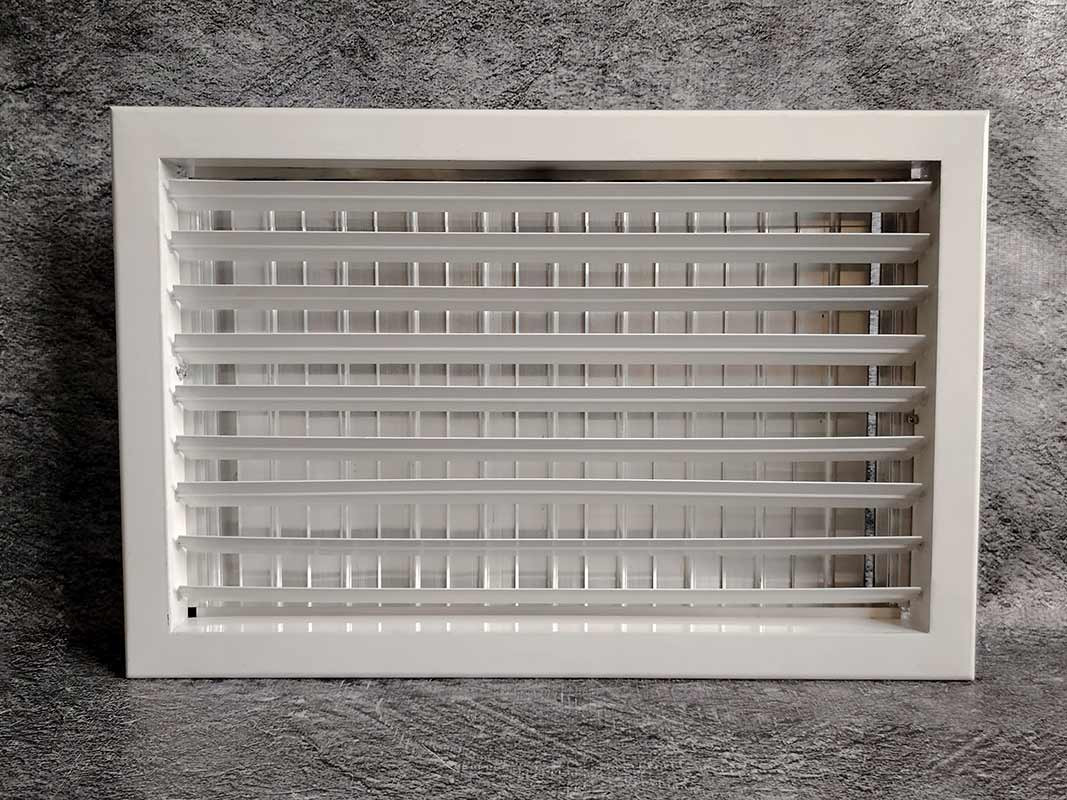

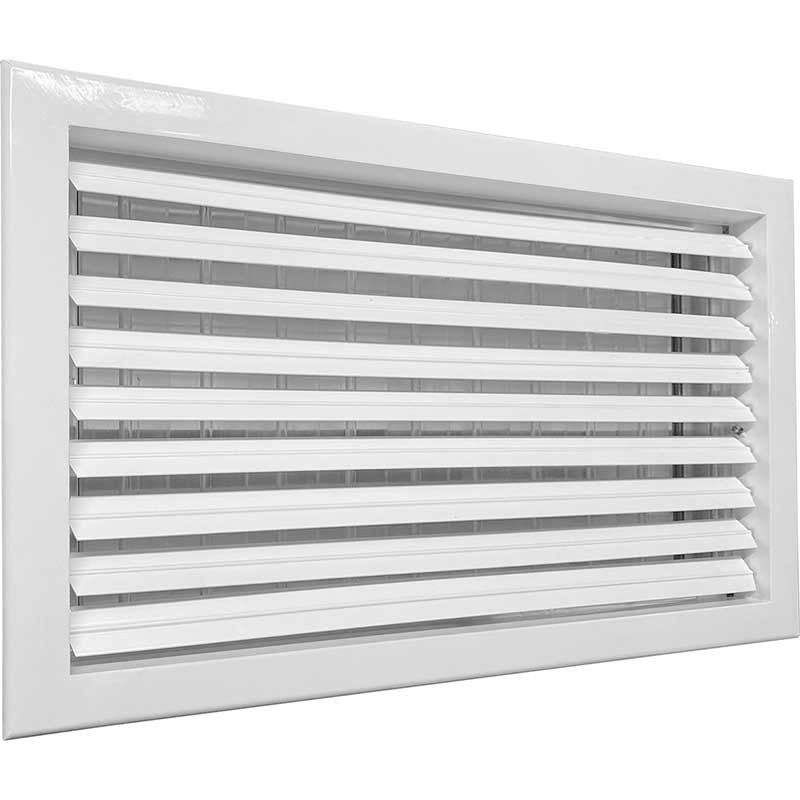

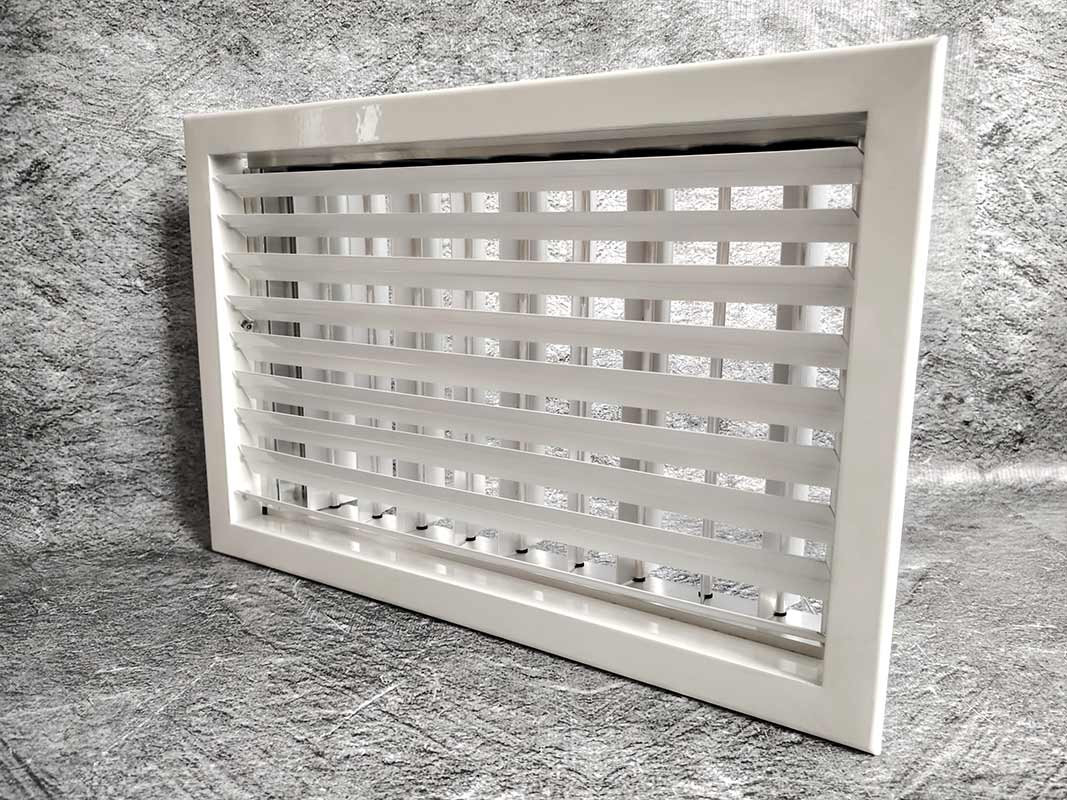

Регулирующая однорядная решетка ОГРМ-Р с БРВ
Регулируемые решетки ОГРМ-Р используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений.
Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции в помещениях любого назначения – производственных цехах, административных, жилых и офисных помещениях.
Материалы изготовления
- При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001).
- При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки.
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.
Особенности решетки:
- горизонтально расположенные регулируемые жалюзи “лопатки”;
- возможность комплектации клапаном расхода воздуха, или регулятором потока.

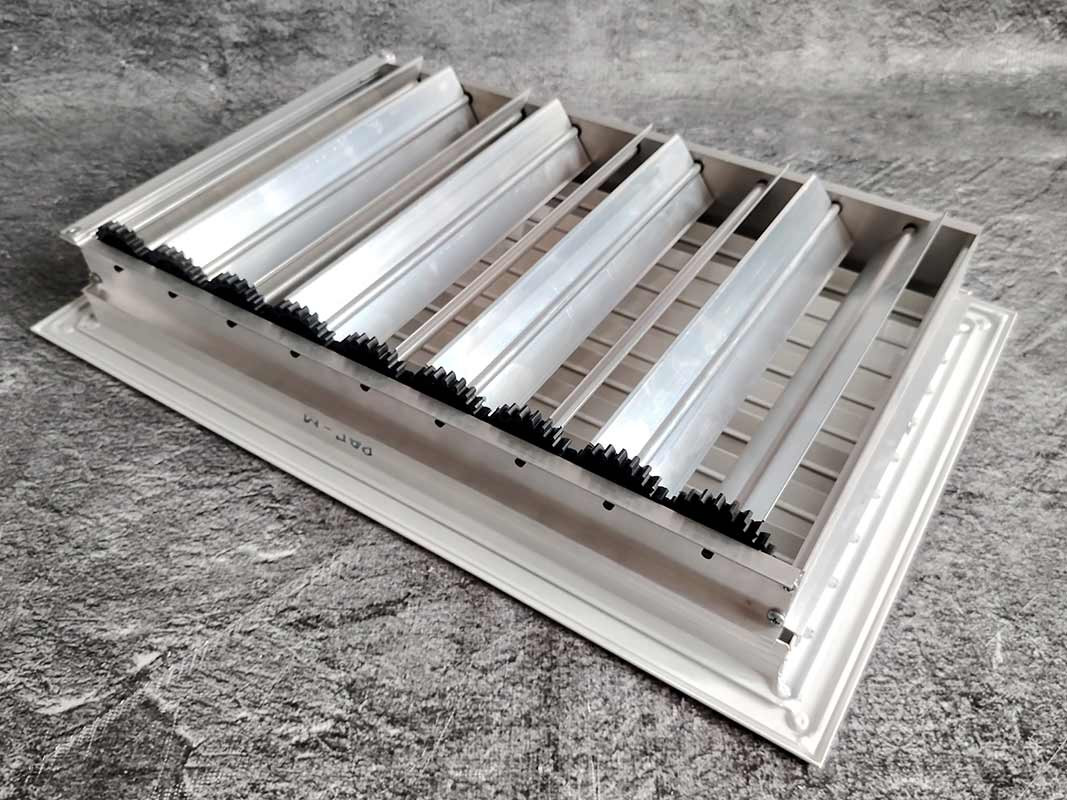

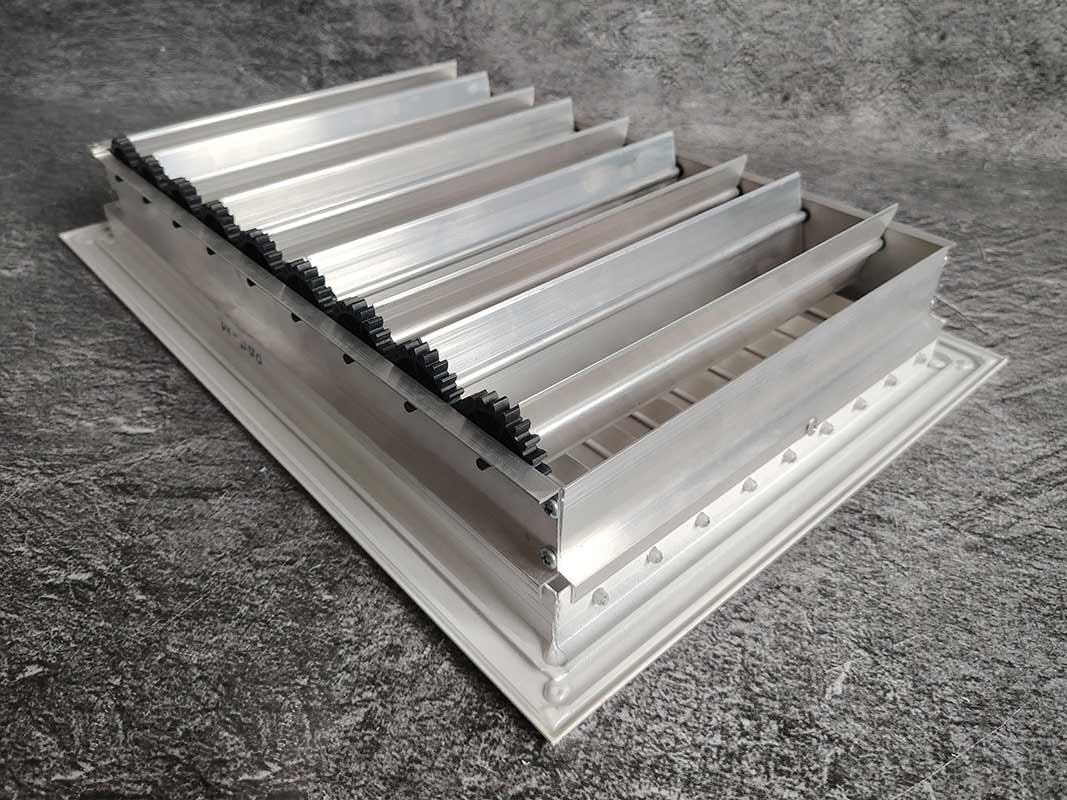

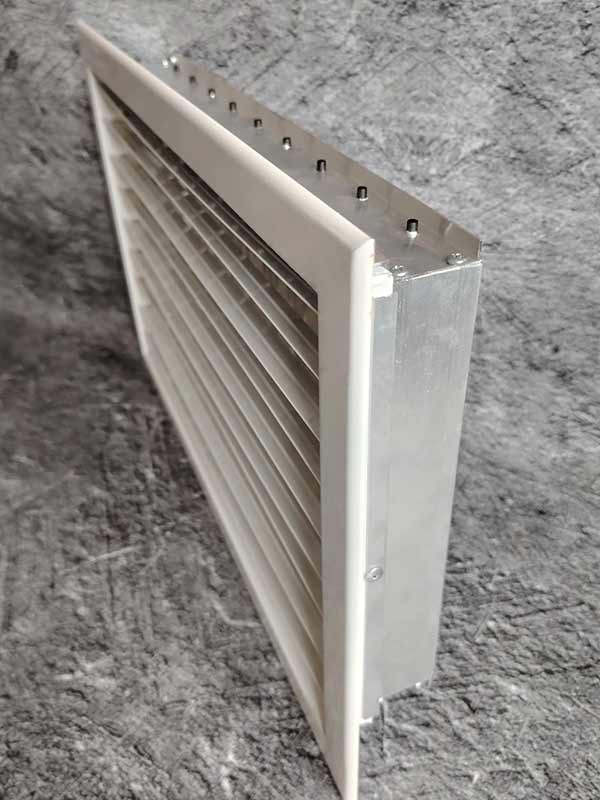

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

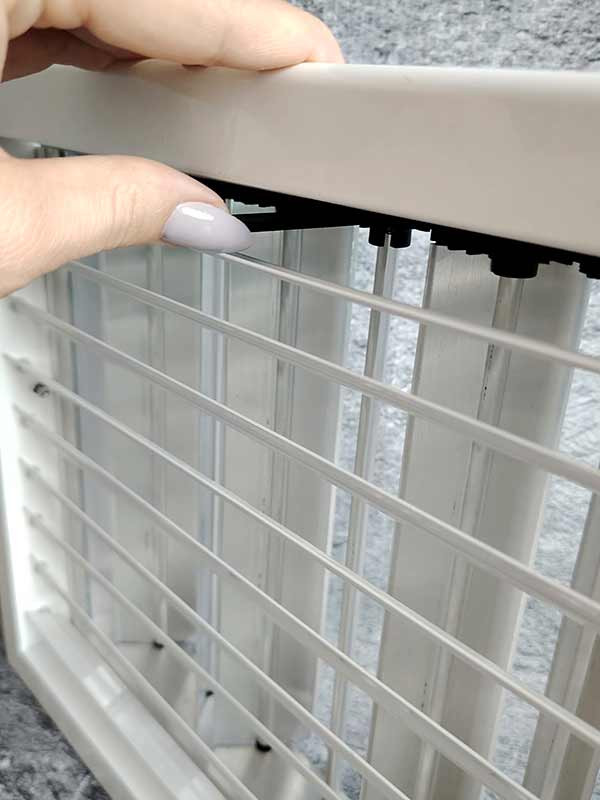

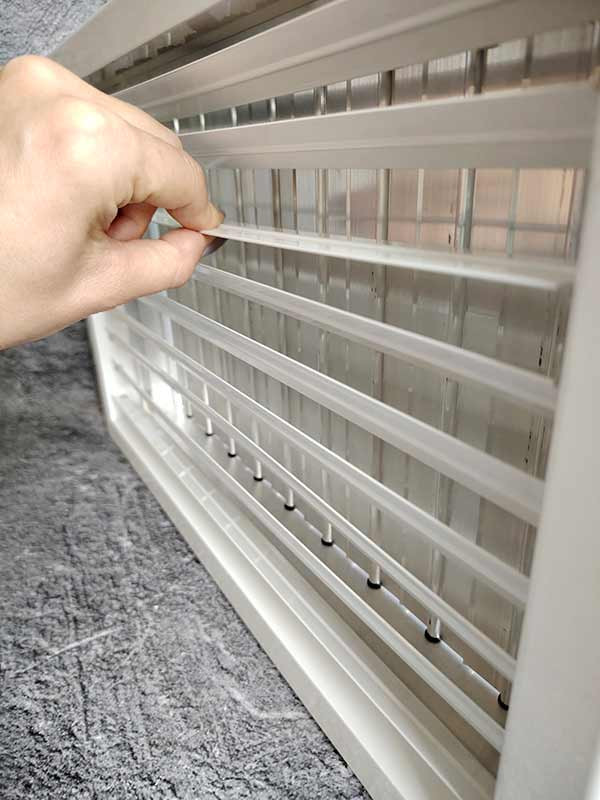

При подаче свежего воздуха в помещение с помощью регулируемых лопаток возможно изменять направление приточной струи в вертикальной плоскости. Лопатки (жалюзи) установлены на рамку с помощью пластиковых втулок, обеспечивающих плавное регулирование угла наклона и фиксацию в заданном положении. Крепление решеток выполняется с помощью самонарезающих винтов или пружинных фиксаторов для скрытого крепления.
Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров.
Минимальный рекомендуемый размер 150х55 мм, максимальный рекомендуемый размер 2000х500 мм;
Регулятор потока воздуха
Регулируемые решетки с горизонтальными жалюзи для прямоугольных воздуховодов
Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
Габаритно-посадочные размеры регулируемой решетки ОГРМ
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Габаритно-посадочные размеры регулируемой решетки ОГРМ-Р
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Габаритно-посадочные размеры регулируемой решетки ОГРМ-РП
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГРМ
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГРМ-Р
Значение коэффициента Кр при различных значениях угла β
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
