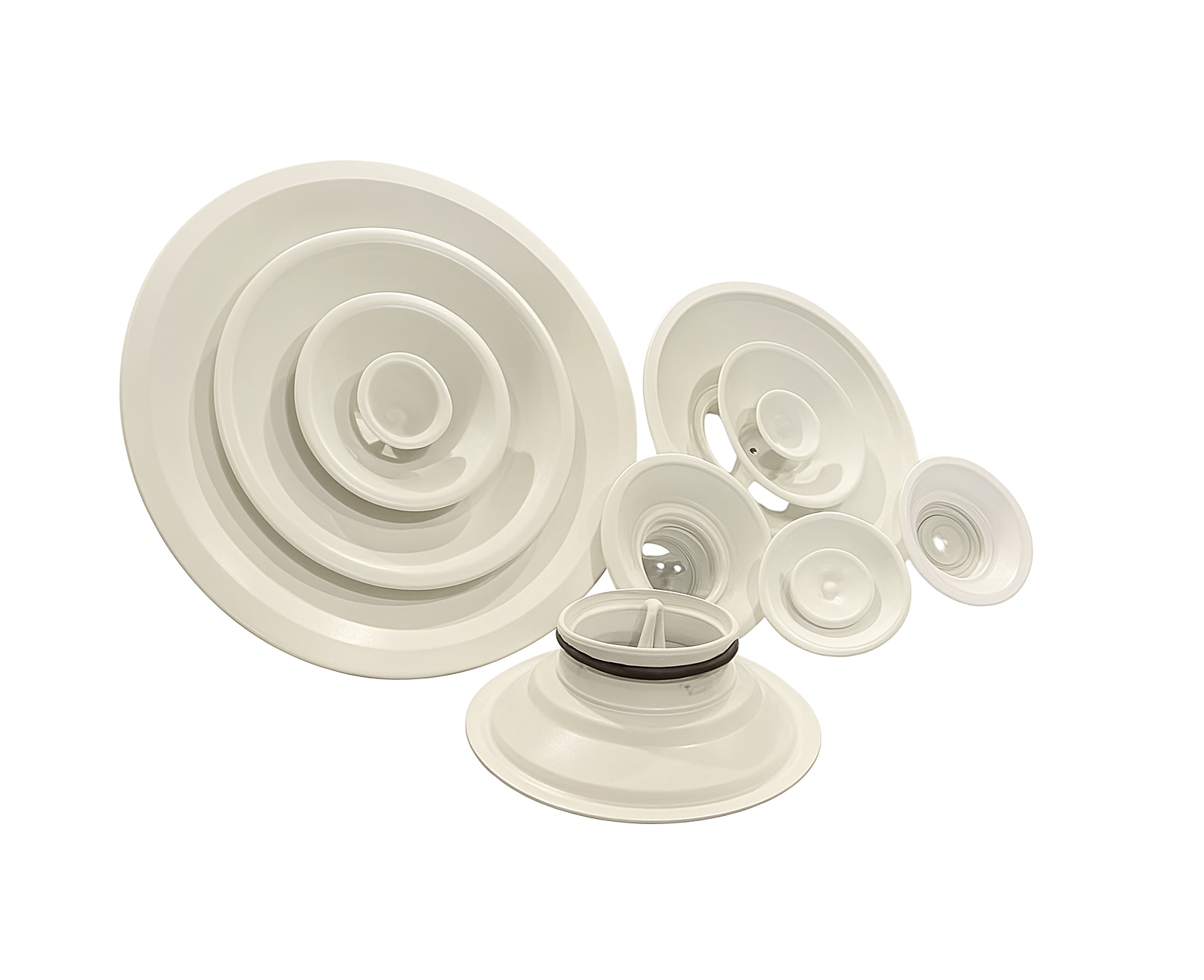

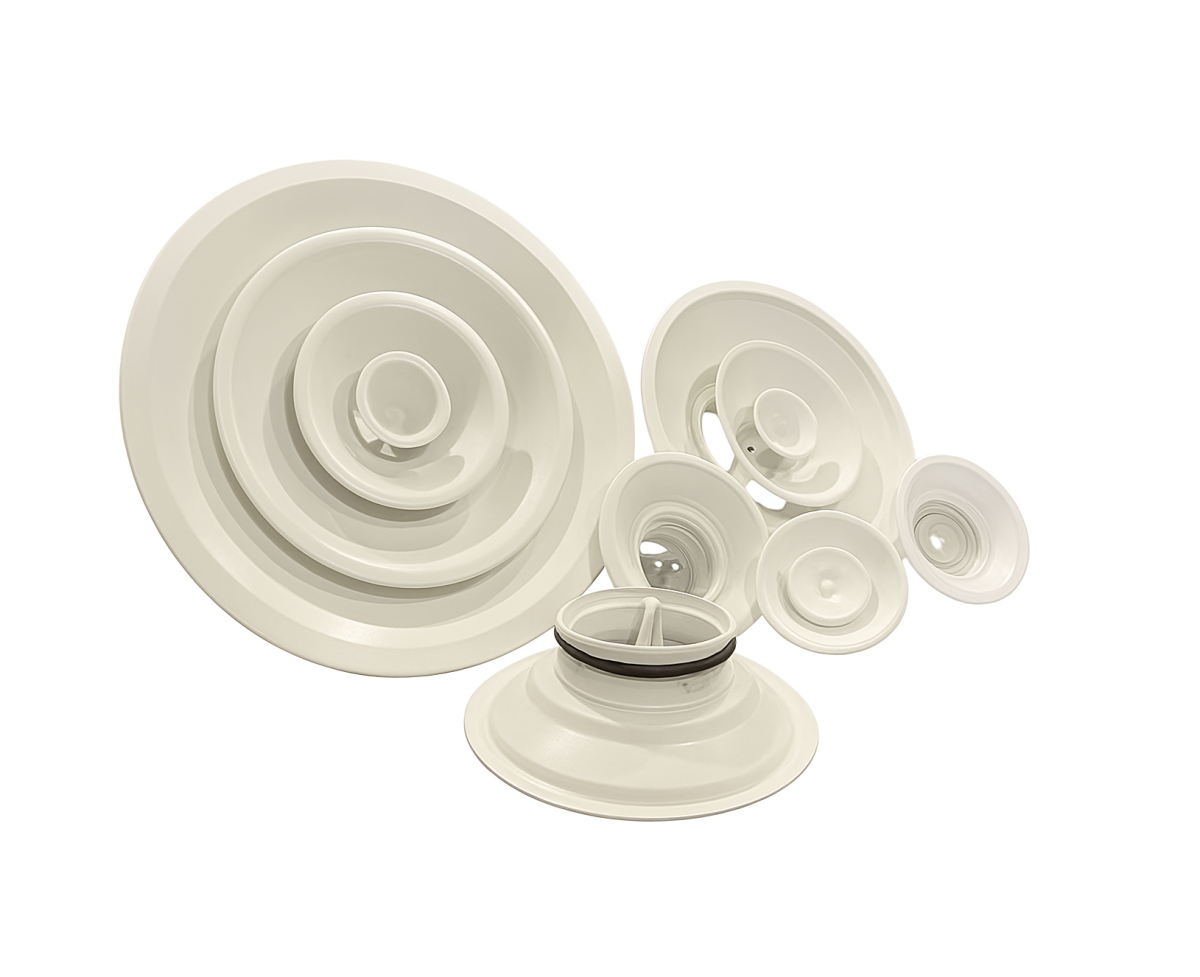

Регулируемый веерный диффузор AKON-A
Многоконусный потолочный диффузор AKON-A используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Направление подачи воздуха регулируется от горизонтального до вертикального.
Поставляется в следующих диаметрах: ø160, ø200, ø250, ø315, ø400, ø500, ø630.
Внутренняя сторона диффузора
Внешняя сторона диффузора
Корпус диффузора состоит из впускного наружного конуса и съемного центрального конуса, который позволяет регулировать направление потока воздуха, а также при необходимости производить очистку и иметь доступ к воздуховоду или камере.

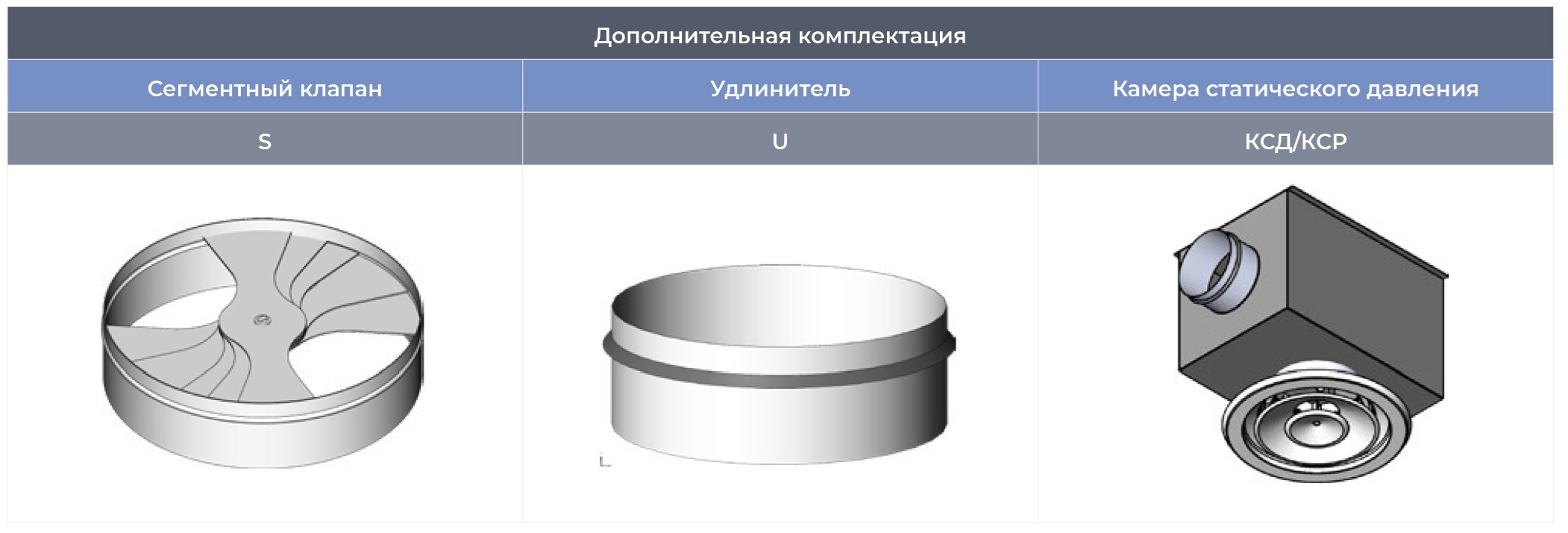

Возможна комплектация сегментным клапаном для регулировки объема приточного воздуха (S), удлинителем (U), а также камерой статического давления (КСД/КСР).
Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.
Для установки диффузора необходимо открутить центральный конус, закрепить наружный конус с помощью заклепок или саморезов. Установить внутренний конус: конус выступает – для горизонтальной подачи воздуха, конус утоплен – для вертикальной подачи воздуха.
Материалы изготовления
- Диффузоры изготавливаются из оцинкованной листовой стали
- По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016М матовый. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры

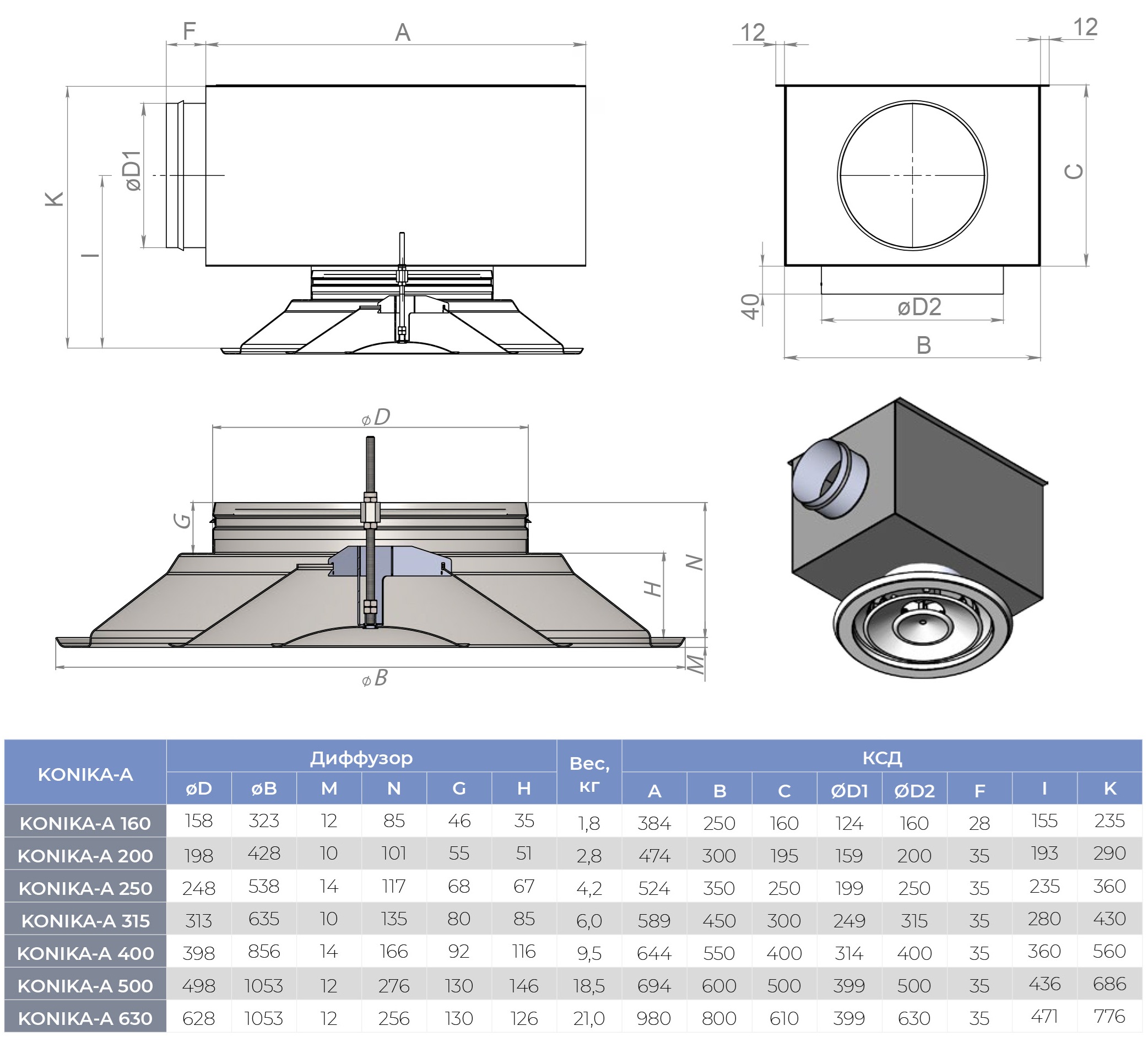

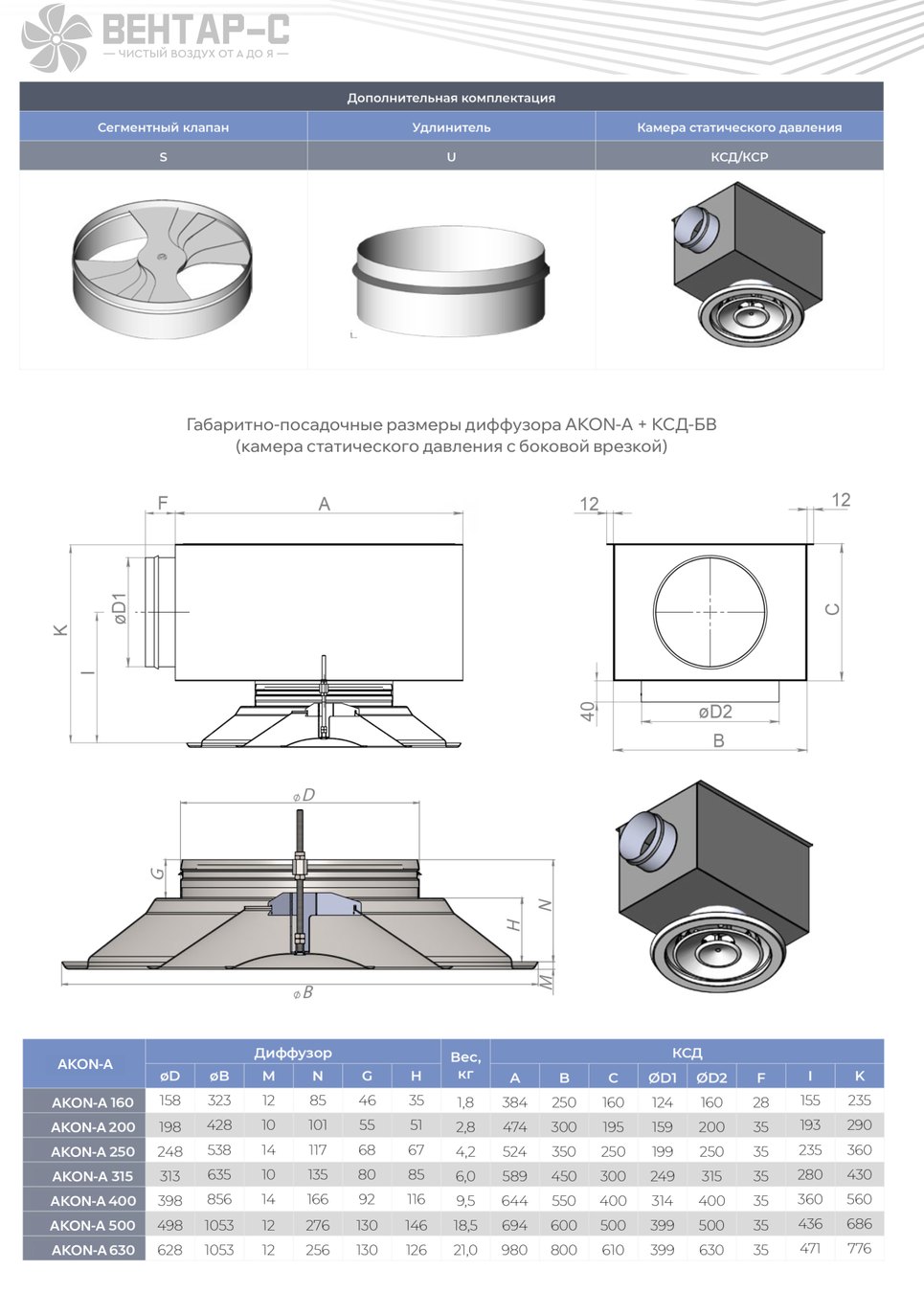

Габаритно-посадочные размеры диффузора AKON-A + КСД-БВ
(камера статического давления с боковой врезкой)

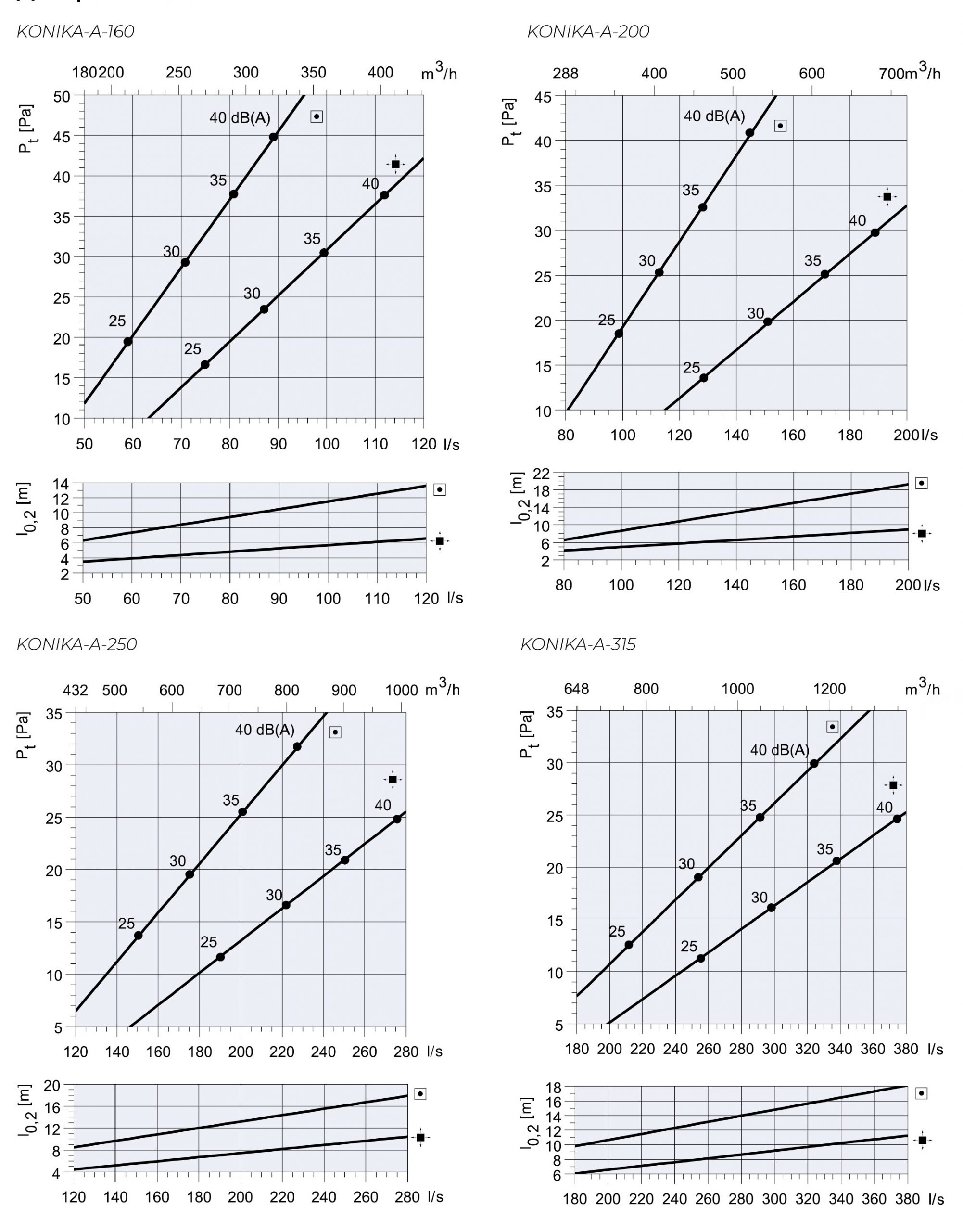

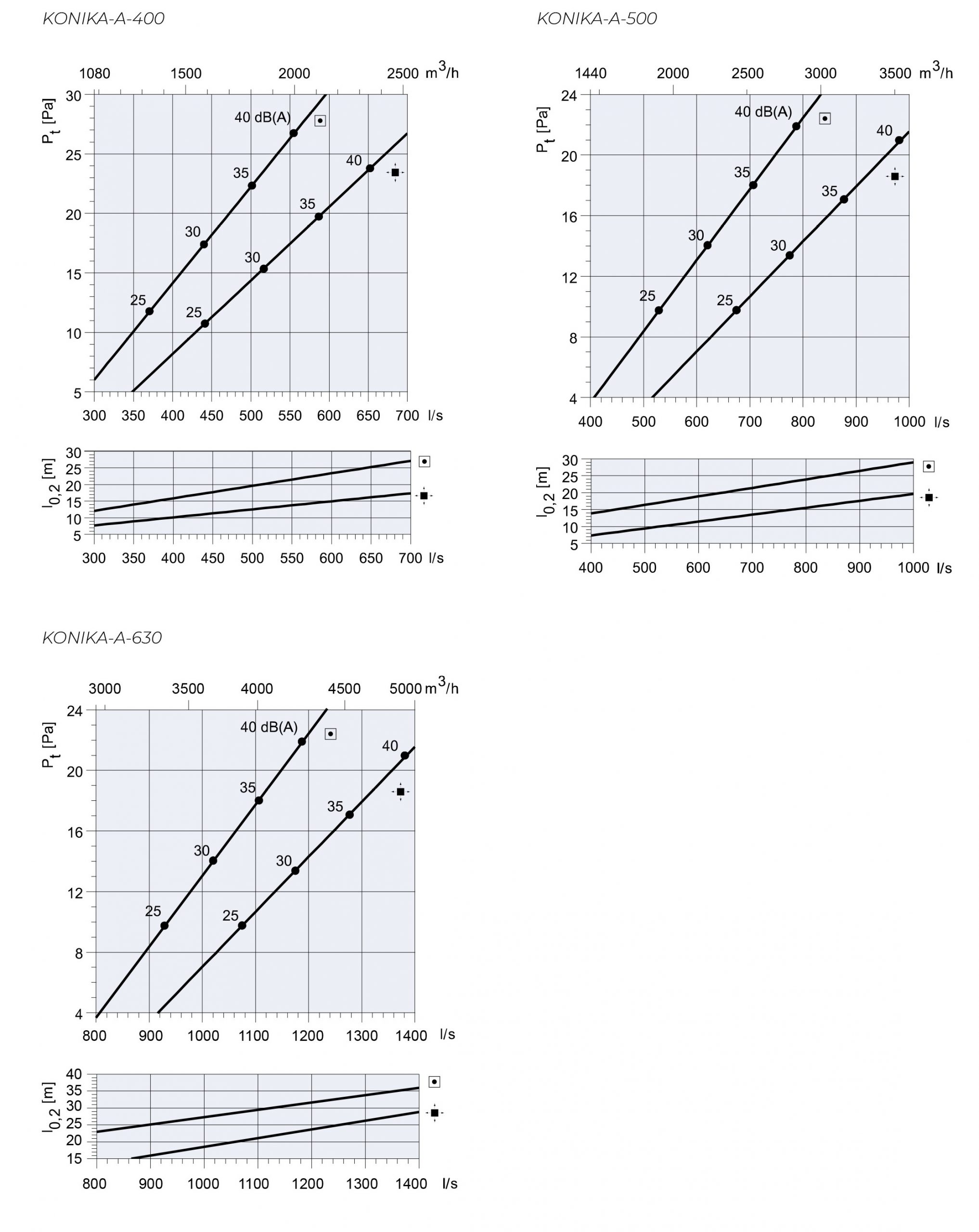

Диаграммы

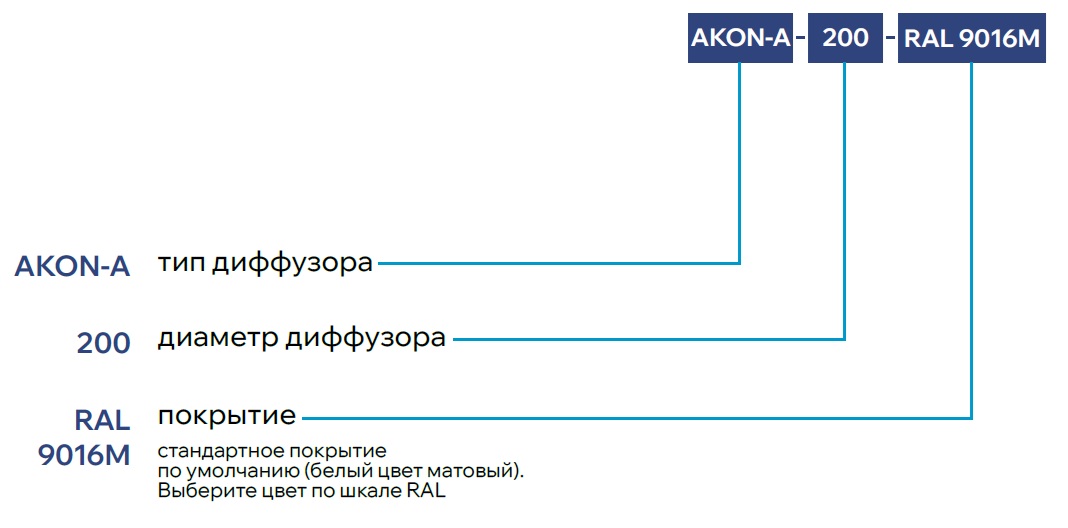

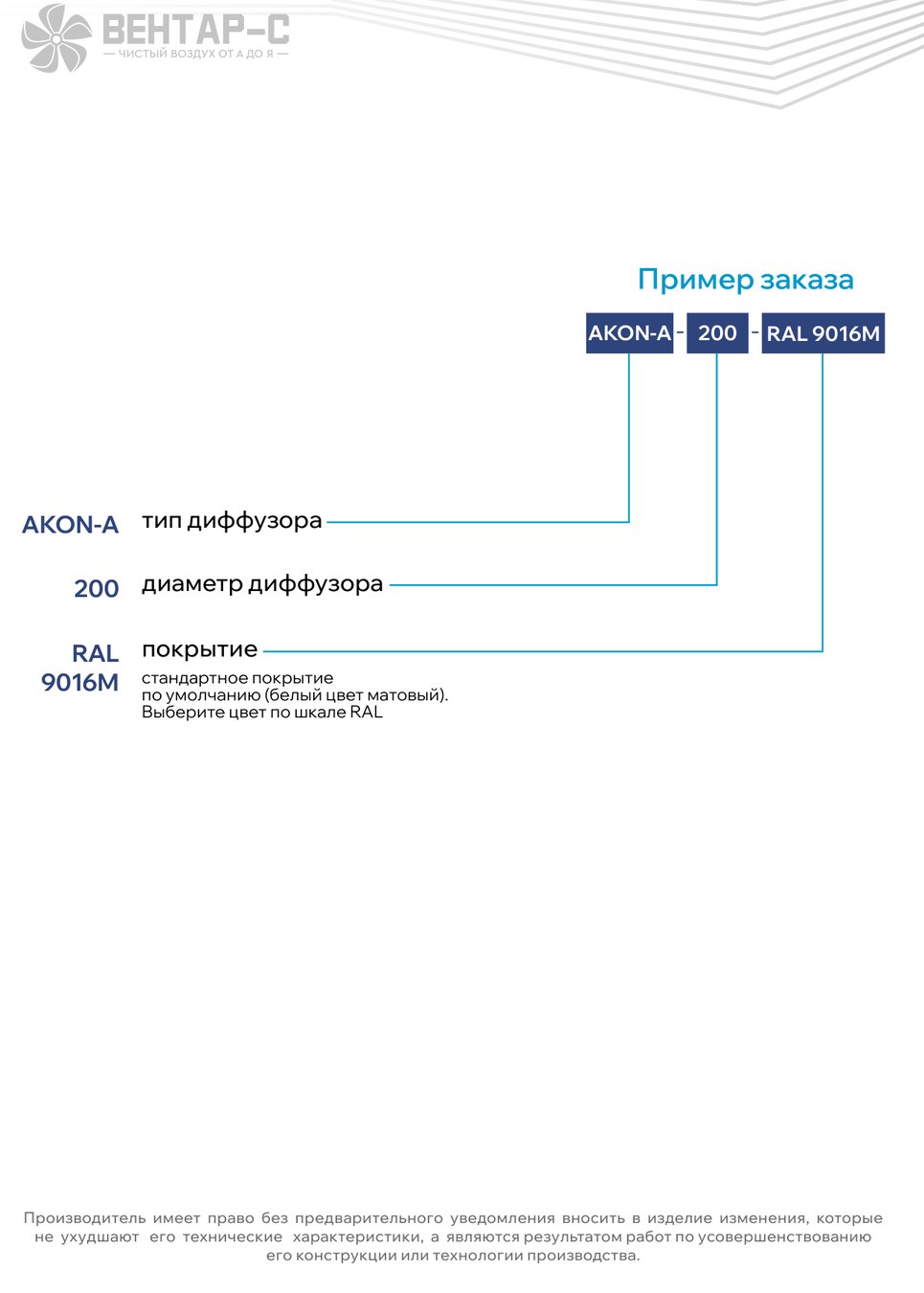

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

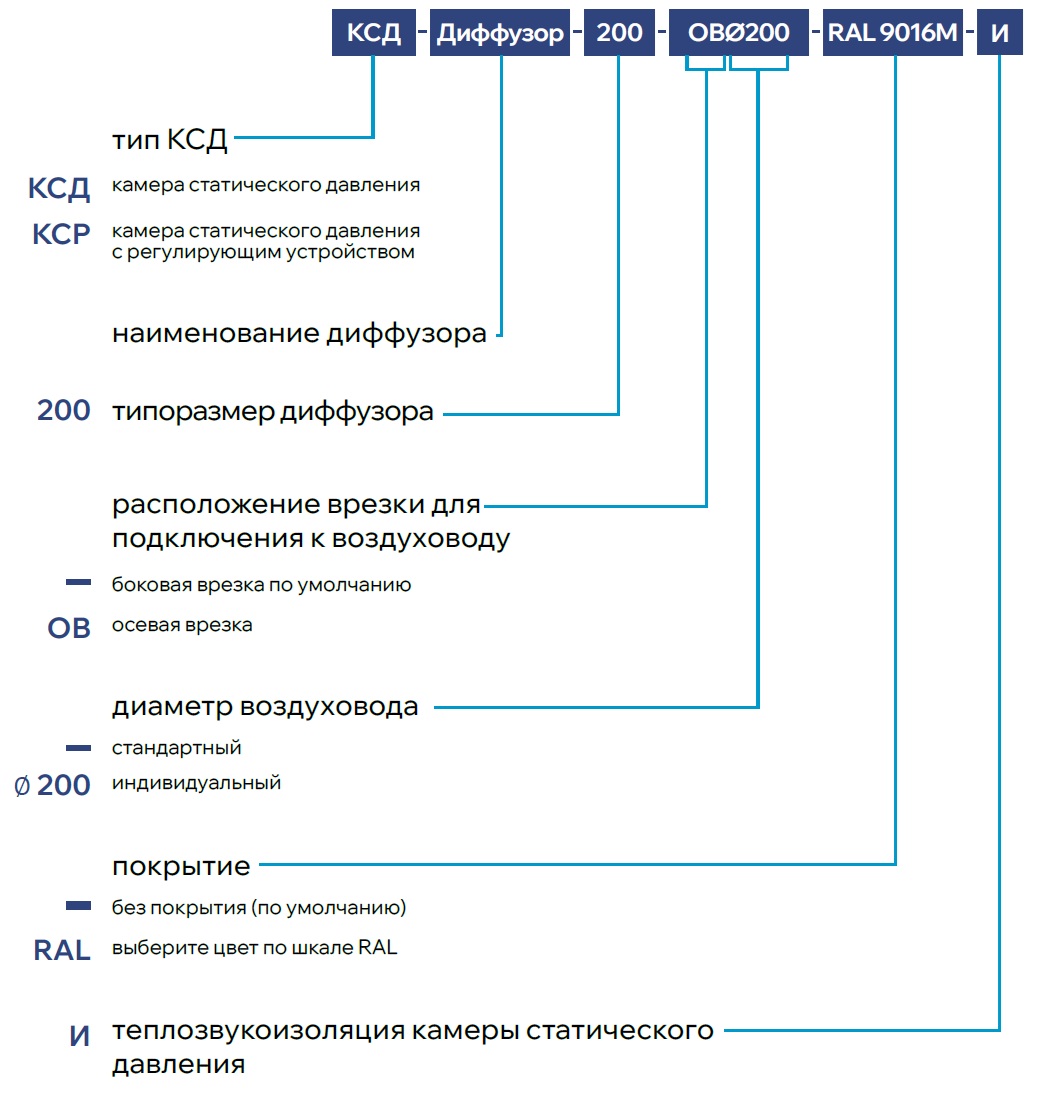

Пример заказа КСД к диффузору
