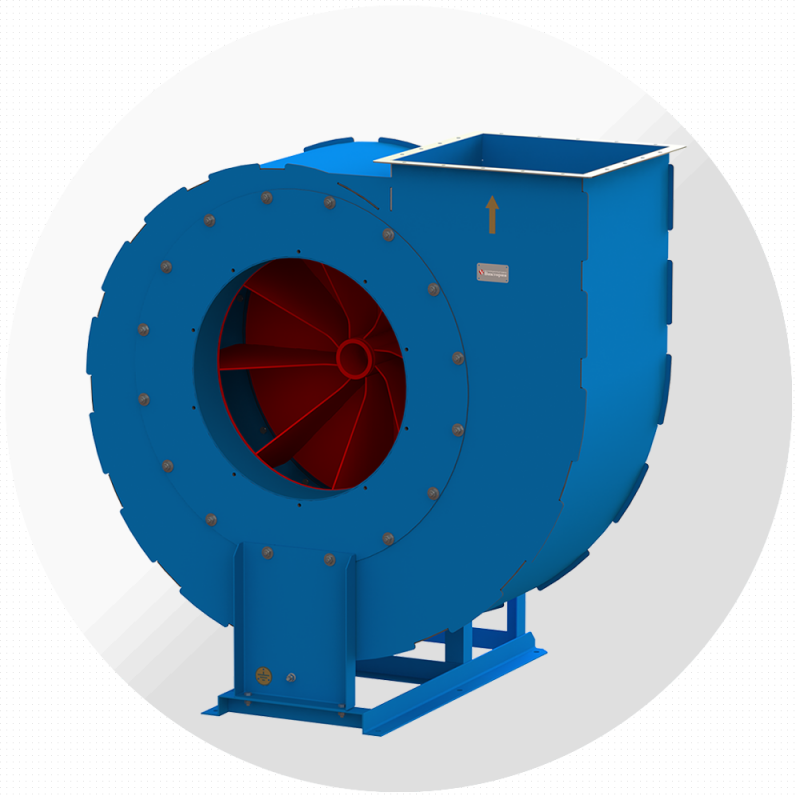

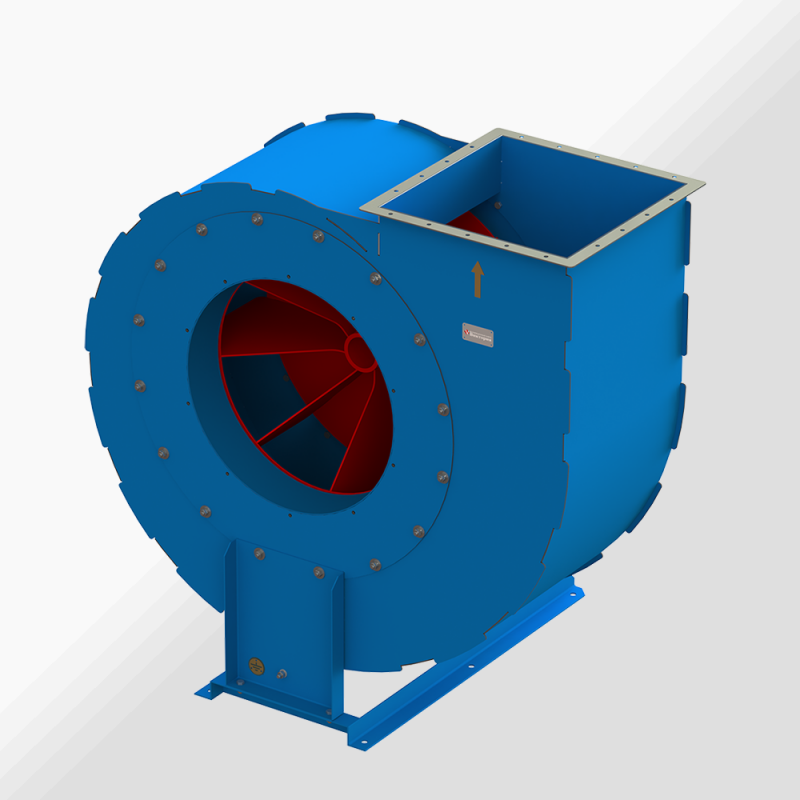

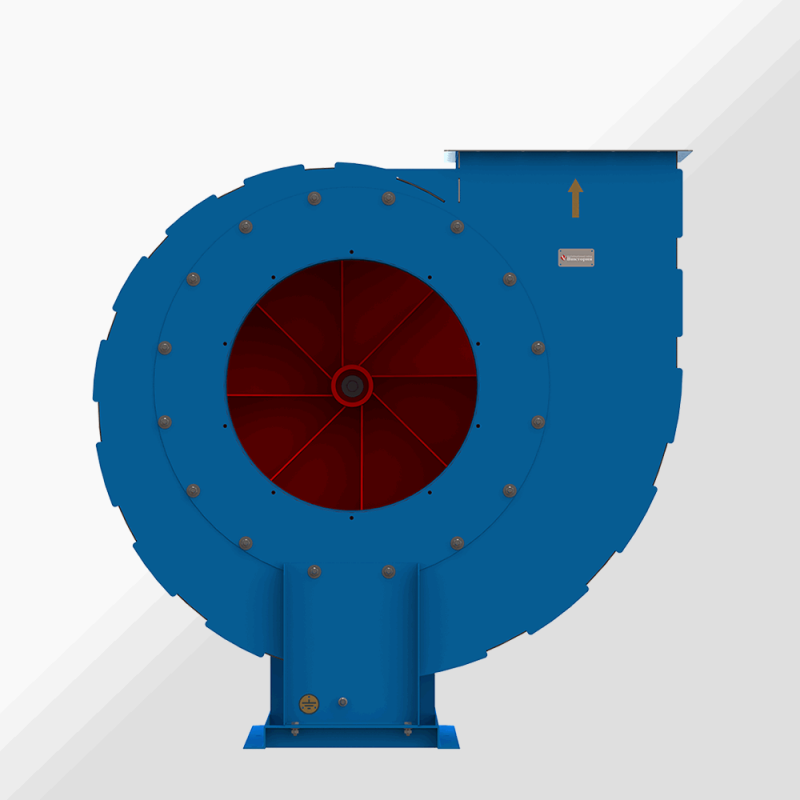

Вентиляторы радиальные пылевые ВРП-122-45

Вентиляторы радиальные пылевые ВРП-122-45 с назад загнутыми лопатками — применяются для удаления древесных стружек, металлической пыли от станков, а также в системах пневмотранспорта зерна и для других целей и используются для замены вентиляторов типа ВР140-40, ВЦП7-40, ВРП100-45, ВРП115-45.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Вентиляторы радиальные пылевые ВРП-122-45 с назад загнутыми лопатками — применяются для удаления древесных стружек, металлической пыли от станков, а также в системах пневмотранспорта зерна и для других целей и используются для замены вентиляторов типа ВР140-40, ВЦП7-40, ВРП100-45, ВРП115-45.

Радиальные вентиляторы ВРП-122-45 широко используются для обеспечения технологических процессов производства и обработки различных материалов. Благодаря специальной форме и расположению лопаток обеспечивается самоочистка рабочего колеса.
Вентиляторы ВРП-122-45 изготавливаются 11 типоразмеров с диаметрами рабочих колес от 315 до 1000 мм и обеспечивают широкую область режимов по производительности от 900 до 34300 м³/ч и по полному давлению до 4,2 кПа.

.

Общие сведения ВРП-122-45:
• высокого давления;
• одностороннего всасывания;
• корпус спиральный поворотный;
• количество лопаток – 8;
• направление вращения – правое и левое

Типоразмерный ряд ВРП-122-45:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000.

Назначение вентиляторов ВРП-122-45:
• общего назначения без обозначения
• коррозионностойкие из нержавеющей стали К

Условия эксплуатации ВР-122-45:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВРП-122-45 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение
вентилятора
Размеры, мм
B H L b h l D D1 T n4 A A1 n1 n2 n3 d1 C1 C2 C3 d n5
ВРП-122-45-3,15; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-3,15-095, 2,2/2820 539 540 498 189 355 94,5 225 255 M8 6 189 220 2 1 отв. 8 7 260 420 110 12 4
ВРП-122-45-3,15-100, 3,0/2820 527 310 450
ВРП-122-45-3,55; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-3,55-095, 3/2820 603 616 551 213 385 106,5 250 280 M8 6 213 240 2 1 отв. 8 7 310 480 122 12 4
ВРП-122-45-3,55-100, 4/2820 567
ВРП-122-45-4,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-4,0-095, 0,75/1400 676 685 511 240 425 120 280 310 M8 8 240 270 2 1 10 7 270 450 135 12 4
ВРП-122-45-4,0-100, 1,1/1400 525 470
ВРП-122-45-4,0; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-4,0-095, 5,5/2850 675 685 638 240 425 120 280 310 M8 8 240 270 2 1 10 7 310 530 135 12 4
ВРП-122-45-4,0-100, 7,5/2850 678 365 550 138
ВРП-122-45-4,5; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-4,5-095, 1,5/1420 758 778 588 270 485 135 315 345 M8 8 270 300 2 1 10 10 265 500 153 12 4
ВРП-122-45-4,5-100, 2,2/1420 617 315 540
ВРП-122-45-4,5; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-4,5-095, 11,0/2850 758 778 747 270 485 135 315 345 M8 8 270 300 2 1 10 10 430 660 153 12 6
ВРП-122-45-4,5-100, 15,0/2850 892 700
ВРП-122-45-5,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-5,0-095, 2,2/1450 838 850 652 300 525 150 355 385 M8 8 300 330 2 2 12 10 360 285 170 15 6
ВРП-122-45-5,0-100, 3,0/1450 668
ВРП-122-45-5,0; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-5,0-095, 18,5/2880 838 850 952 300 525 150 355 385 M8 8 300 330 2 2 12 10 430 385 175 15 6
ВРП-122-45-5,0-100, 22,0/2880 480 395
ВРП-122-45-5,6; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-5,6-095, 1,5/960 934 949 688 336 585 168 400 430 M8 8 336 370 3 2 14 10 320 610 188 15 6
ВРП-122-45-5,6-100, 2,2/960 748 640
ВРП-122-45-5,6; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-5,6-095, 4,0/1450 934 949 748 336 585 168 400 430 M8 8 336 370 3 2 14 10 320 640 188 15 6
ВРП-122-45-5,6-100, 5,5/1450 783 410 650
ВРП-122-45-6,3; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-6,3-095, 2,2/960 1046 1065 800 378 655 189 450 480 M8 10 378 410 3 2 14 10 330 690 214 15 6
ВРП-122-45-6,3-100, 3,0/960 380 350
ВРП-122-45-6,3; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-6,3-095, 7,5/1450 1046 1065 865 378 655 189 450 480 M8 10 378 410 3 2 14 10 470 780 214 15 6
ВРП-122-45-6,3-100, 11,0/1450 905
ВРП-122-45-7,1; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-7,1-095, 4,0/960 1187 1177 887 426 715 213 500 530 M8 10 426 470 3 3 16 10 380 750 238 15 6
ВРП-122-45-7,1-100, 5,5/960 917 430 790
ВРП-122-45-7,1; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-7,1-095, 15,0/1460 1187 1177 1052 426 715 213 500 530 M8 10 426 470 3 3 16 10 430 900 238 15 6
ВРП-122-45-7,1-100, 18,5/1460 1082
ВРП-122-45-8,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-8,0-095, 3,0/730 1332 1325 941 480 805 240 560 590 M8 10 480 520 4 3 18 10 380 810 265 15 6
ВРП-122-45-8,0-100, 4,0/730 971 430 880
ВРП-122-45-8,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-8,0-095, 7,5/960 1332 1325 1011 480 805 240 560 590 M8 10 480 520 4 3 18 10 430 880 265 15 6
ВРП-122-45-8,0-100, 11,0/960 1119 443 930 272
ВРП-122-45-8,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-8,0-095, 30,0/1470 1332 1325 1154 480 805 240 560 590 M8 10 480 520 4 3 18 10 493 1020 272 15 6
ВРП-122-45-8,0-100, 37,0/1470 1199 583 1070
ВРП-122-45-9,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-9,0-095, 5,5/730 1500 1495 1088 540 910 270 630 660 M8 10 540 590 5 4 22 10 443 960 302 18 6
ВРП-122-45-9,0-100, 7,5/730 1183 1030
ВРП-122-45-9,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-9,0-095, 15,0/970 1500 1495 1213 540 910 270 630 660 M8 10 540 590 5 4 22 10 443 1030 302 18 6
ВРП-122-45-9,0-100, 18,5/970 1253 493 1080
ВРП-122-45-10,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-10,0-095, 11,0/730 1660 1660 1273 600 1010 300 710 740 M8 12 600 650 5 5 24 10 443 545 332 18 6
ВРП-122-45-10,0-100, 15,0/730 1313 493 570
ВРП-122-45-10,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-10,0-095, 22,0/970 1660 1660 1308 600 1010 300 710 740 M8 12 600 650 5 5 24 10 543 1230 332 18 6
ВРП-122-45-10,0-100, 30,0/970 1378

ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА
Обозначение вентилятора Пр0, Л0 Пр45, Л45 Пр90, Л90 Пр135, Л135 Пр270, Л270 Пр315, Л315
B b H B b H B b H B b H B b H B b H
ВРП-122-45-3,15 538 228 205 487 212 364 464 259 311 608 244 275 464 259 228 608 244 212
ВРП-122-45-3,55 602 256 231 547 238 408 522 291 347 682 274 309 522 291 256 682 274 238
ВРП-122-45-4,0 674 287 260 615 267 457 587 327 387 765 307 347 587 327 287 765 307 267
ВРП-122-45-4,5 757 325 293 695 302 513 662 370 433 860 347 392 662 370 325 860 347 302
ВРП-122-45-5,0 837 360 325 770 335 567 735 410 478 952 385 435 735 410 360 952 385 335
ВРП-122-45-5,6 933 402 364 860 374 633 822 458 532 1063 430 486 822 458 402 1063 430 374
ВРП-122-45-6,3 1045 451 410 965 419 710 923 514 595 1192 482 545 923 514 451 1192 482 419
ВРП-122-45-7,1 1187 512 462 1095 476 804 1044 583 675 1351 547 618 1044 583 512 1351 547 476
ВРП-122-45-8,0 1331 575 520 1230 535 902 1175 655 756 1517 615 695 1175 655 575 1517 615 535
ВРП-122-45-9,0 1499 645 585 1380 600 1018 1320 735 854 1707 690 780 1320 735 645 1707 690 600
ВРП-122-45-10,0 1659 715 650 1530 665 1127 1465 815 944 1892 765 865 1465 815 715 1892 765 665
