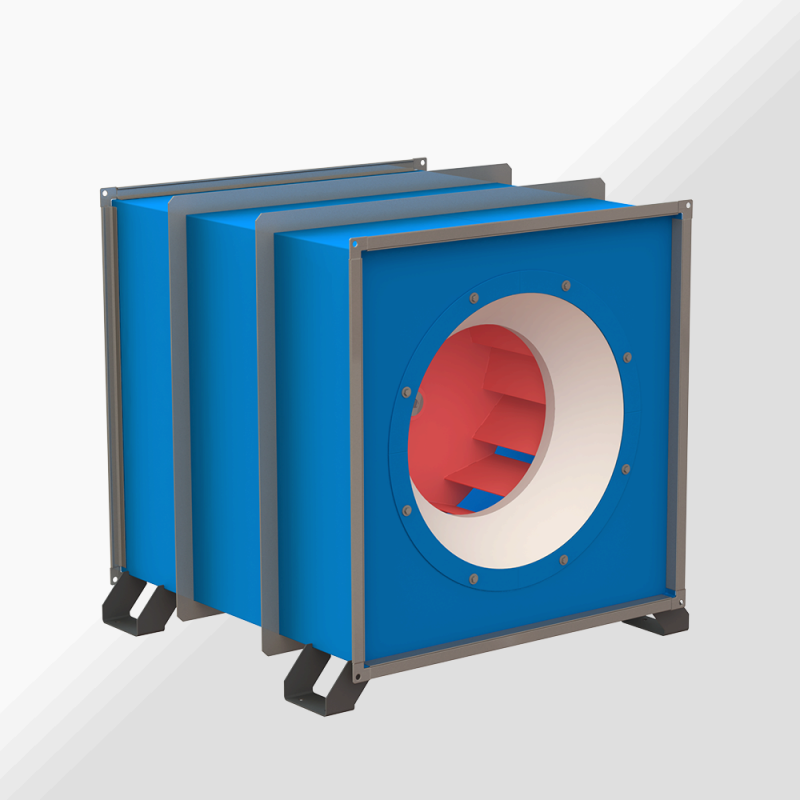

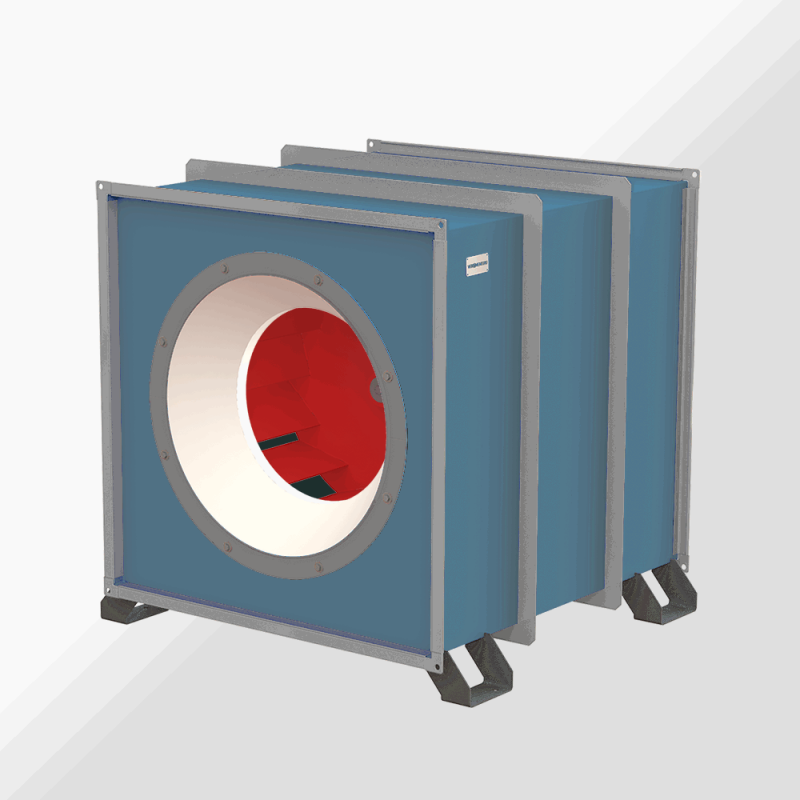

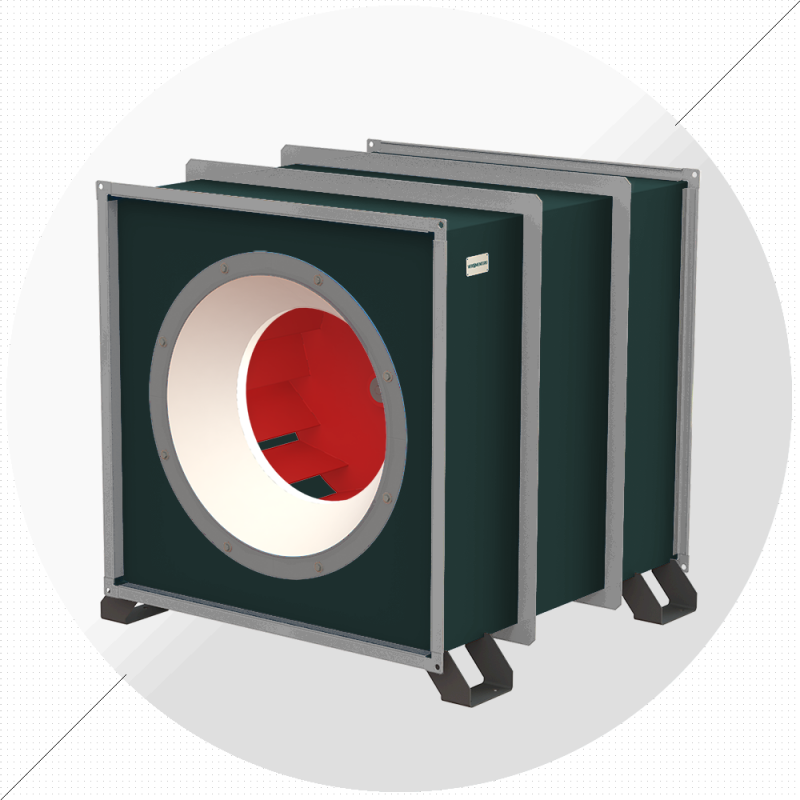

ВРК (ВРКш) вентиляторы радиальные канальные (шумоизолированные) — применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений.
Использование вентиляторов ВРК позволяет упростить систему вентиляции, поскольку вентилятор просто встраивается в разрыв воздуховода. Вентиляторы ВРК могут быть смонтированы в любом пространственном положении.
Вентиляторы ВРК (ВРКш) изготавливаются 13 типоразмеров с диаметрами рабочих колес от 160 до 630 мм и обеспечивают широкую область режимов по производительности от 100 до 26 000 м3/ч и по полному давлению до 1400 Па.
Вентиляторы типа ВРКш имеют встроенную систему шумоглушения для снижения корпусного шума вентилятора.
.
Общие сведения
• низкого и среднего давления;
• назад загнутые лопатки;
• количество лопаток – 12;
Применение
• отсутствие возможности компоновки в систему вентилятора со спиральным корпусом;
• системы кондиционирования воздуха;
• системы вентиляции производственных, общественных и жилых зданий и сооружений;
• другие производственные и санитарно-технические цели.
Типоразмерный ряд:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
160; 180; 200; 225; 250; 280; 315; 355; 400 450; 500; 560; 630.
| Назначение вентиляторов ВРК (ВРКш): | |
| • общего назначения | без обозначения |
|---|---|
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВРК — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение вентилятора |
Размеры, мм | |||||||||||
| А | А1 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 | |
| ВРК-1,6 | 225 | 247 | 310 | – | 9 | – | ||||||
| ВРК-1,8 | 250 | 272 | 340 | |||||||||
| ВРК-2,0 | 280 | 302 | 370 | |||||||||
| ВРК-2,25 | 315 | 337 | 420 | |||||||||
| ВРК-2,5 | 355 | 386 | 480 | 13 | ||||||||
| ВРК-2,8 | 400 | 431 | 520 | |||||||||
| ВРК-3,15 | 450 | 481 | 550 | |||||||||
| ВРК-3,55 | 500 | 531 | 600 | |||||||||
| ВРК-4,0 | 560 | 591 | 650 | |||||||||
| ВРК-4,5 | 630 | 661 | 700 | 600 | 730 | 780 | 570 | 80 | 770 | 400 | 12 | |
| ВРК-5,0 | 710 | 741 | 800 | 700 | 810 | 860 | 670 | 860 | 450 | 15 | ||
| ВРК-5,6 | 800 | 831 | 880 | 780 | 900 | 950 | 750 | 100 | 950 | 500 | ||
| ВРК-6,3 | 900 | 931 | 990 | 890 | 1000 | 1050 | 860 | 1050 | 550 | |||
| ВРКШ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение вентилятора |
Размеры, мм | ||||||||||||
| А | А1 | А2 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 | |
| ВРКш-1,6 | 225 | 247 | 325 | 310 | – | 9 | – | ||||||
| ВРКш-1,8 | 250 | 272 | 350 | 340 | |||||||||
| ВРКш-2,0 | 280 | 302 | 380 | 370 | |||||||||
| ВРКш-2,25 | 315 | 337 | 415 | 420 | |||||||||
| ВРКш-2,5 | 355 | 386 | 455 | 480 | 13 | ||||||||
| ВРКш-2,8 | 400 | 431 | 500 | 520 | |||||||||
| ВРКш-3,15 | 450 | 481 | 550 | 550 | |||||||||
| ВРКш-3,55 | 500 | 531 | 600 | 600 | |||||||||
| ВРКш-4,0 | 560 | 591 | 660 | 650 | |||||||||
| ВРКш-4,5 | 630 | 661 | 730 | 700 | 600 | 730 | 780 | 570 | 80 | 770 | 400 | 12 | |
| ВРКш-5,0 | 710 | 741 | 810 | 800 | 700 | 810 | 860 | 670 | 860 | 450 | 15 | ||
| ВРКш-5,6 | 800 | 831 | 900 | 880 | 780 | 900 | 950 | 750 | 100 | 950 | 500 | ||
| ВРКш-6,3 | 900 | 931 | 1000 | 990 | 890 | 1000 | 1050 | 860 | 1050 | 550 | |||
