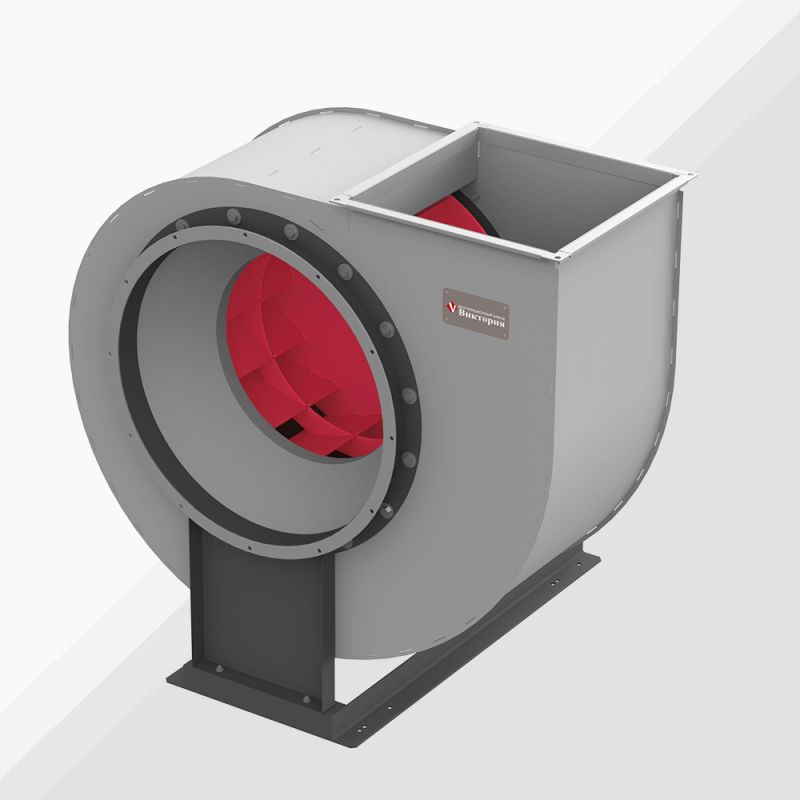

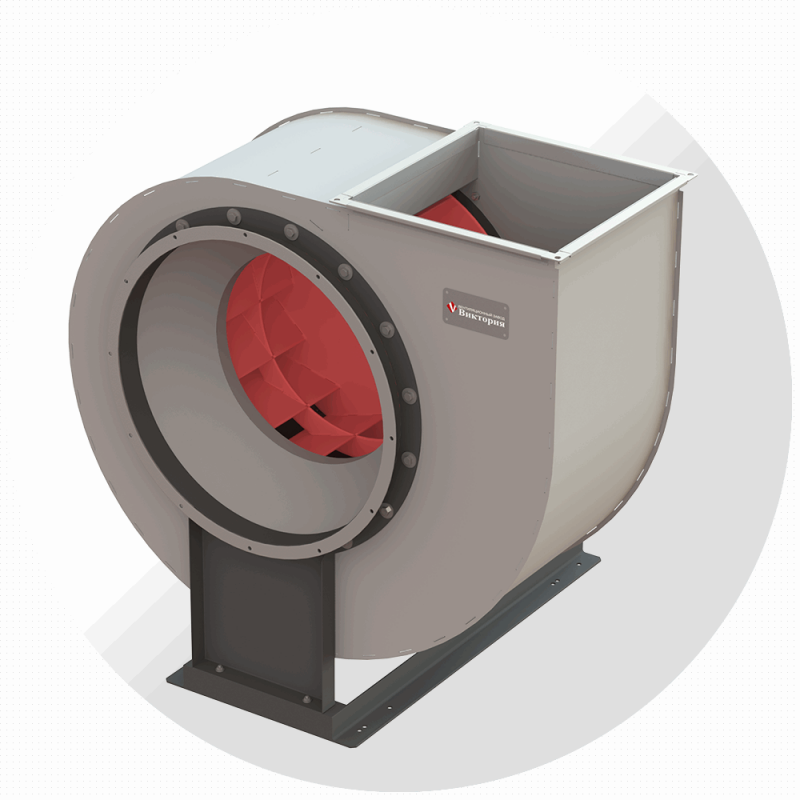

Вентиляторы радиальные ВР-80-70-ДУ с назад загнутыми лопатками для систем дымоудаления — устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре производственных, общественных и жилых зданий.
Вентиляторы радиальные типа ВР-80-70-ДУ для систем вытяжной противодымной вентиляции выпускаются на основании СП 7.13130-2013 в исполнениях ДУ-400 и ДУ-600 с пределами огнестойкости 2 ч при 400 ºС и 2 ч при 600 ºС.
Максимальный предел огнестойкости вентиляторов дымоудаления ВР-80-70-ДУ разработки и производства ООО «Виктория» превышает требования действующих СП 7.13130-2013, что позволяет гарантированно обеспечить требования пожарной безопасности для вентиляторов вытяжной противодымной вентиляции.
Общие сведения:
• низкого и среднего давления;
• одностороннего всасывания;
• корпус спиральный поворотный
• назад загнутые лопатки;
• количество лопаток – 12;
• направление вращения – правое и левое
Типоразмерный ряд:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400.
Исполнение вентиляторов ВР-80-70-ДУ: | |
• огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
---|---|
• огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Назначение вентиляторов ВР-80-70-ДУ: | |
• для систем дымоудаления при пожаре | ДУ |
---|
Условия эксплуатации ВР-80-70-ДУ:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
ВР-80-70-ДУ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Обозначение вентилятора | Размеры, мм | n, шт. |
|||||||||||||||
А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | ||
ВР-80-70-3,55 | 230 | 400 | 355 | 385 | 685 | 195 | 588 | 380 | 320 | 145 | 80 | 247 | 269 | 20 | 9 | 10 | 8 |
ВР-80-70-4,0 | 260 | 475 | 400 | 430 | 700 | 210 | 618 | 420 | 350 | 180 | 100 | 278 | 300 | ||||
ВР-80-70-4,5 | 292 | 530 | 450 | 480 | 655 | 230 | 614 | 450 | 280 | 200 | 313 | 335 | 10 | ||||
ВР-80-70-5,0 | 325 | 600 | 500 | 530 | 730 | 245 | 721 | 500 | 320 | 215 | 348 | 370 | |||||
ВР-80-70-5,6 | 364 | 630 | 560 | 590 | 820 | 270 | 812 | 600 | 360 | 240 | 390 | 412 | |||||
ВР-80-70-6,3 | 410 | 710 | 630 | 660 | 930 | 290 | 892 | 700 | 380 | 260 | 439 | 461 | |||||
ВР-80-70-7,1 | 460 | 800 | 710 | 740 | 1125 | 335 | 1037 | 700 | 410 | 305 | 120 | 496 | 533 | 30 | 13 | 12 | 12 |
ВР-80-70-8,0 | 520 | 900 | 800 | 830 | 1455 | 365 | 1102 | 800 | 450 | 335 | 558 | 595 | |||||
ВР-80-70-9,0 | 585 | 1000 | 900 | 940 | 1315 | 400 | 1272 | 950 | 530 | 370 | 628 | 665 | 16 | ||||
ВР-80-70-10,0 | 650 | 1090 | 1000 | 1040 | 1525 | 440 | 1476 | 1000 | 600 | 430 | 130 | 698 | 735 | ||||
ВР-80-70-11,2 | 728 | 1220 | 1120 | 1165 | 1615 | 480 | 1516 | 1100 | 600 | 470 | 150 | 782 | 819 | 18 | |||
ВР-80-70-12,5 | 810 | 1360 | 1250 | 1295 | 1705 | 525 | 1646 | 1250 | 660 | 515 | 873 | 910 | |||||
ВР-80-70-14,0 | 920 | 1600 | 1400 | 1448 | 1900 | 590 | 1826 | 1400 | 720 | 580 | 978 | 1015 | 22 |
ВР-80-70-ДУ — ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Обозначение вентилятора | Пр0, Л0 | Пр45, Л45 | Пр90, Л90 | Пр135, Л135 | Пр270, Л270 | Пр315, Л315 | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | |
ВР-80-70-3,55 | 640 | 265 | 250 | 575 | 245 | 445 | 560 | 310 | 380 | 735 | 290 | 330 | 560 | 310 | 265 | 735 | 290 | 340 |
ВР-80-70-4,0 | 725 | 300 | 280 | 650 | 280 | 500 | 630 | 350 | 430 | 830 | 325 | 375 | 630 | 350 | 300 | 830 | 325 | 385 |
ВР-80-70-4,5 | 810 | 335 | 310 | 730 | 310 | 560 | 705 | 395 | 480 | 920 | 365 | 420 | 705 | 395 | 340 | 920 | 365 | 430 |
ВР-80-70-5,0 | 900 | 375 | 340 | 815 | 345 | 615 | 780 | 440 | 530 | 1020 | 405 | 470 | 780 | 440 | 375 | 1020 | 405 | 480 |
ВР-80-70-5,6 | 1000 | 420 | 380 | 910 | 385 | 685 | 870 | 490 | 588 | 1140 | 455 | 525 | 870 | 490 | 420 | 1140 | 455 | 535 |
ВР-80-70-6,3 | 1125 | 475 | 425 | 1025 | 435 | 765 | 975 | 550 | 660 | 1275 | 510 | 590 | 975 | 550 | 470 | 1275 | 510 | 600 |
ВР-80-70-7,1 | 1275 | 530 | 485 | 1150 | 490 | 865 | 1105 | 620 | 740 | 1440 | 575 | 670 | 1105 | 620 | 530 | 1440 | 575 | 870 |
ВР-80-70-8,0 | 1430 | 600 | 545 | 1300 | 550 | 975 | 1245 | 700 | 830 | 1625 | 650 | 755 | 1245 | 700 | 600 | 1625 | 650 | 755 |
ВР-80-70-9,0 | 1610 | 675 | 595 | 1465 | 620 | 1080 | 1385 | 790 | 930 | 1810 | 735 | 845 | 1385 | 790 | 675 | 1810 | 735 | 860 |
ВР-80-70-10,0 | 1800 | 756 | 670 | 1640 | 695 | 1210 | 1550 | 885 | 1045 | 1640 | 945 | 820 | 1550 | 885 | 755 | 2030 | 820 | 970 |
ВР-80-70-11,2 | 2010 | 845 | 745 | 1830 | 775 | 1345 | 1725 | 985 | 1160 | 2260 | 915 | 1055 | 1725 | 985 | 845 | 2260 | 915 | 1070 |
ВР-80-70-12,5 | 2235 | 940 | 825 | 2040 | 865 | 1495 | 1920 | 1100 | 1290 | 2515 | 1020 | 1175 | 1920 | 1100 | 940 | 2515 | 1020 | 1200 |
ВР-80-70-14,0 | 2550 | 1060 | 970 | 2300 | 980 | 1730 | 2210 | 1240 | 1480 | 2880 | 1150 | 1340 | 2210 | 1240 | 1060 | 2880 | 1150 | 1740 |
