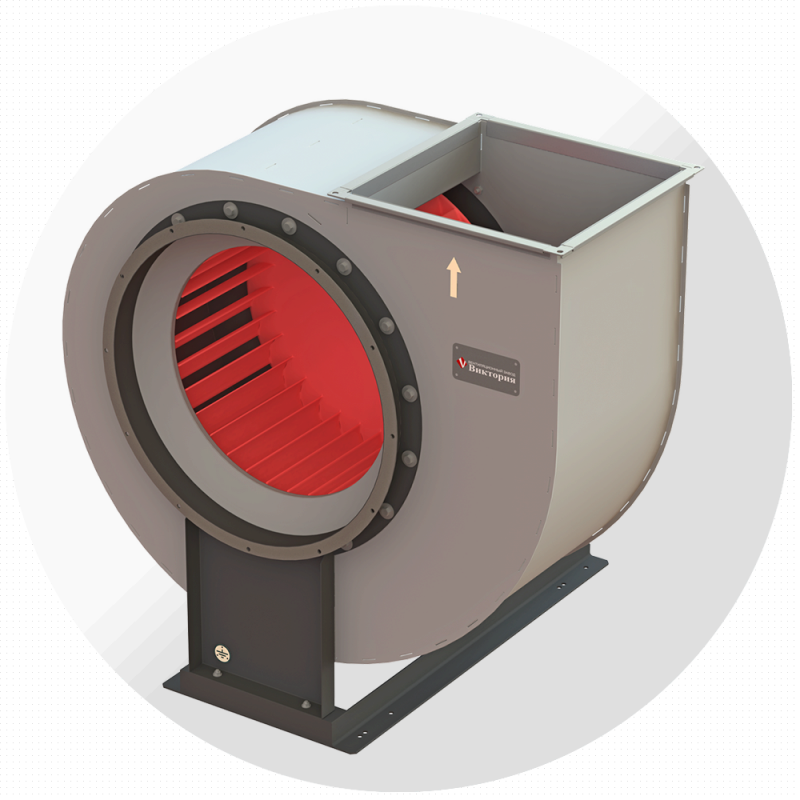

Вентиляторы радиальные ВР-280-46-ДУ

Вентиляторы радиальные ВР-280-46-ДУ устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре производственных, общественных и жилых зданий.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Вентиляторы радиальные ВР-280-46-ДУ устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре производственных, общественных и жилых зданий.

Вентиляторы радиальные типа ВР-280-46 для систем вытяжной противодымной вентиляции выпускаются на основании СП 7.13130-2013 в исполнениях ДУ-400 и ДУ-600 с пределами огнестойкости 2 ч при 400 ºС и 2 ч при 600 ºС.

Максимальный предел огнестойкости вентиляторов дымоудаления ВР-280-46-ДУ разработки и производства ООО «Виктория» превышает требования действующих СП 7.13130-2013, что позволяет гарантированно обеспечить требования пожарной безопасности для вентиляторов вытяжной противодымной вентиляции.

.

Общие сведения ВР-280-46-ДУ:
• низкого и среднего давления;
• одностороннего всасывания;
• корпус спиральный поворотный
• вперед загнутые лопатки;
• количество лопаток – 32;
• направление вращения – правое и левое

Типоразмерный ряд ВР-280-46-ДУ:
Вентиляторы изготавливаются по 1-й конструктивной схеме 8 типоразмеров с номинальными диаметрами рабочих колес, мм:
355; 400; 450; 500; 560; 630; 710; 800.

Исполнение вентиляторов ВР-280-46-ДУ:
• огнестойкость 2 часа при температуре перемещаемой среды до 400 °С ДУ-400
• огнестойкость 2 часа при температуре перемещаемой среды до 600 °С ДУ-600
Назначение вентиляторов ВР-280-46-ДУ:
• для систем дымоудаления при пожаре ДУ

Условия эксплуатации ВР-280-46-ДУ:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВР-280-46 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение вентилятора Размеры, мм n,
шт.
А h D D1 L max L1 С С1 С2 С3 c а М b d d1
ВР-280-46-2,0 130 250 200 230 470 120 370 235 220 70 70 138 160 20 9 10 6
ВР-280-46-2,25 145 265 225 255 525 130 413 305 230 80 156 178
ВР-280-46-2,5 160 300 250 280 575 140 454 340 250 88 80 173 195
ВР-280-46-2,8 180 335 280 310 540 150 433 320 250 100 194 216 8
ВР-280-46-3,15 205 355 315 345 580 162 483 340 260 112 100 219 241
ВР-280-46-3,55 230 400 355 385 685 195 547 420 280 145 247 269
ВР-280-46-4,0 260 475 400 430 740 210 668 420 350 180 278 300
ВР-280-46-4,5 292 530 450 480 925 230 764 600 380 200 313 335 10
ВР-280-46-5,0 325 600 500 530 1020 245 881 650 420 215 348 370
ВР-280-46-5,6 364 630 560 590 1010 270 863 650 420 240 390 412
ВР-280-46-6,3 410 710 630 660 1215 290 1052 750 510 260 120 439 461
ВР-280-46-7,1 460 800 710 740 1310 335 1159 850 460 305 496 533 30 13 12 12
ВР-280-46-8,0 520 900 800 830 1420 365 1264 950 590 335 130 558 595

ВР-280-46 — ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА
Обозначение вентилятора Пр0, Л0 Пр45, Л45 Пр90, Л90 Пр135, Л135 Пр270, Л270 Пр315, Л315
B b H B b H B b H B b H B b H B b H
ВР-280-46-2,0 370 150 155 325 125 270 330 175 230 430 160 190 330 175 150 430 160 190
ВР-280-46-2,25 415 170 170 365 155 300 370 200 255 480 185 215 370 200 170 480 185 215
ВР-280-46-2,5 465 185 190 405 170 325 410 220 280 530 205 235 405 220 190 530 205 240
ВР-280-46-2,8 510 210 205 455 195 365 450 245 310 590 230 265 450 245 210 590 230 265
ВР-280-46-3,15 570 235 225 515 220 405 505 275 345 660 255 295 505 275 240 660 255 305
ВР-280-46-3,55 640 265 250 575 245 445 560 310 380 735 290 330 560 310 265 735 290 340
ВР-280-46-4,0 725 300 280 650 280 500 630 350 430 830 325 375 630 350 300 830 325 385
ВР-280-46-4,5 810 335 310 730 310 560 705 395 480 920 365 420 705 395 340 920 365 430
ВР-280-46-5,0 900 375 340 815 345 615 780 440 530 1020 405 470 780 440 375 1020 405 480
ВР-280-46-5,6 1000 420 380 910 385 685 870 490 588 1140 455 525 870 490 420 1140 455 535
ВР-280-46-6,3 1125 475 425 1025 435 765 975 550 660 1275 510 590 975 550 470 1275 510 600
ВР-280-46-7,1 1275 530 485 1150 490 865 1105 620 740 1440 575 670 1105 620 530 1440 575 870
ВР-280-46-8,0 1430 600 545 1300 550 975 1245 700 830 1625 650 755 1245 700 600 1625 650 755
