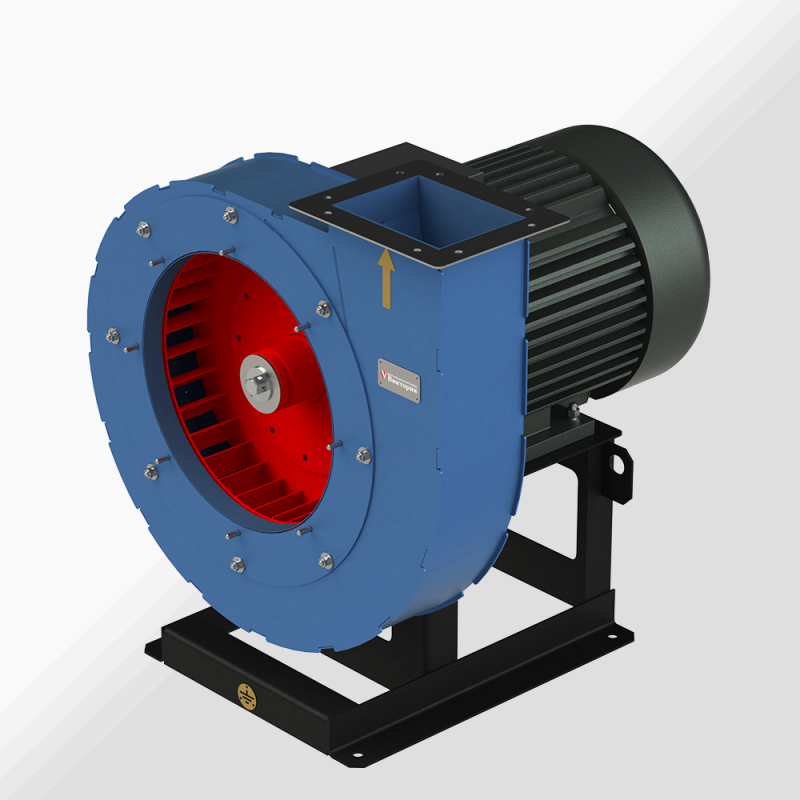

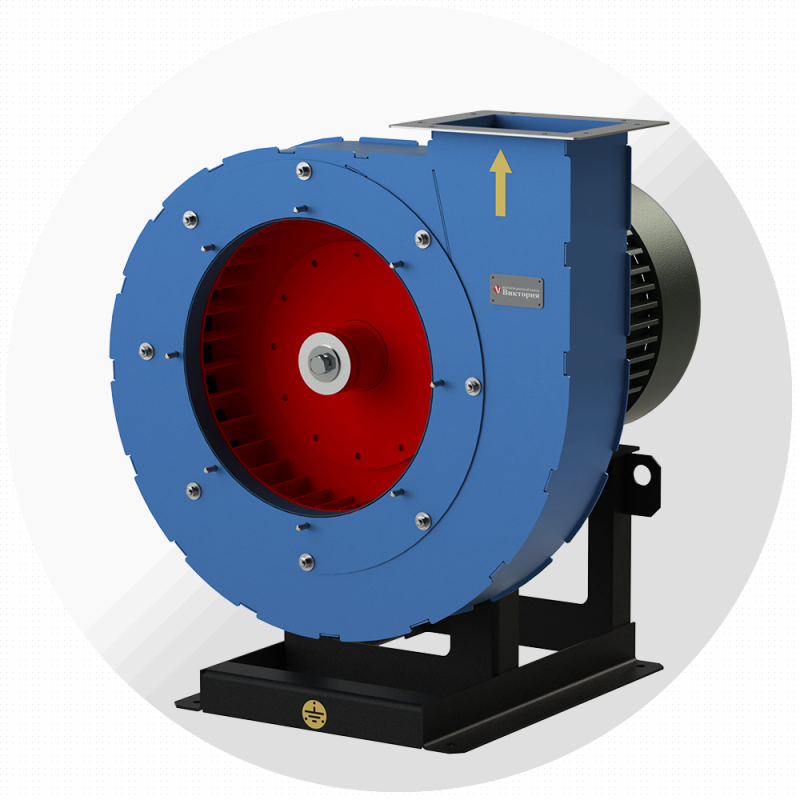

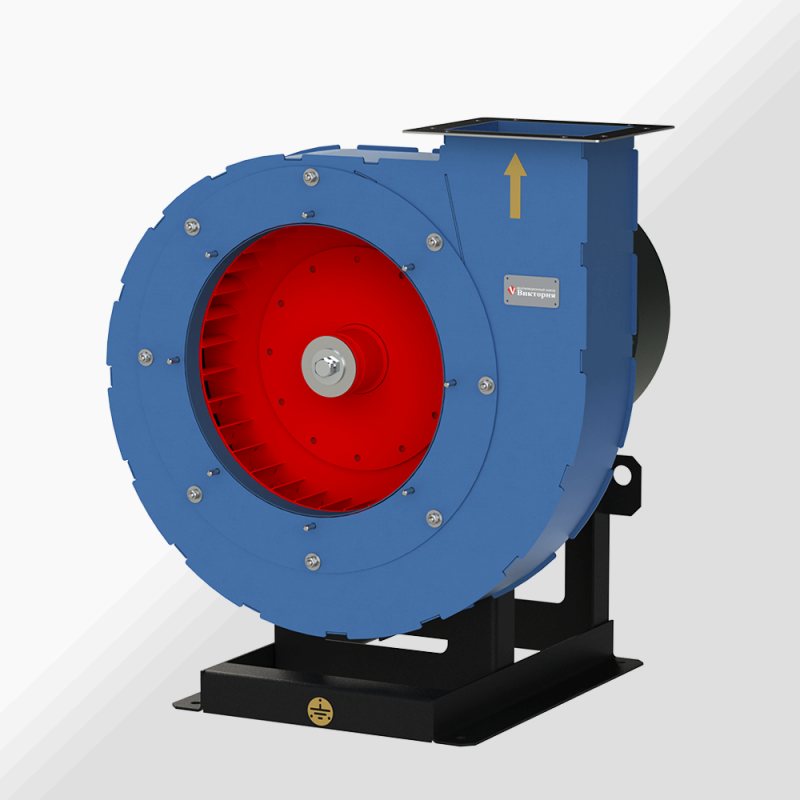

Вентиляторы радиальные ВР-231-26 среднего и высокого давления с вперед загнутыми лопатками — применяются в стационарных системах вентиляции при высоком сопротивлении сети и используются для замены вентиляторов типа ВР-12-26.
Радиальные вентиляторы ВР-231-26 применяются в системах вентиляции технологических процессов, требующих соблюдения определенных параметров вентилятора. Вентиляторы типа ВР-231-26 применяются и в системах вентиляции общего назначения.
Вентиляторы ВР-231-26 изготавливаются 7 типоразмеров с диаметрами рабочих колес от 250 до 500 мм и обеспечивают широкую область режимов по производительности от 500 до 8700 м³/ч и по полному давлению до 7670 Па.
.
Общие сведения ВР-231-26:
• среднего и высокого давления;
• одностороннего всасывания;
• корпус спиральный поворотный;
• вперед загнутые лопатки;
• количество лопаток – 32;
• направление вращения – правое и левое
Типоразмерный ряд ВР-231-26:
Вентиляторы изготавливаются по 1-й конструктивной схеме 7 типоразмеров с номинальными диаметрами рабочих колес, мм:
250; 280; 315; 355; 400; 450; 500.
Назначение вентиляторов ВР-231-26: | |
• общего назначения | без обозначения |
---|---|
• общего назначения теплостойкие до 200 °С | Т |
• коррозионностойкие из нержавеющей стали | К |
• коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации ВР-231-26:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
ВР-231-26 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Обозначение вентилятора |
Размеры, мм | n | ||||||||||||||||||
h | D | D1 | d | A | L | l | e | C1 | C2 | C3 | MxL1 | a | b | a1 | a2 | b1 | b2 | d1 | ||
ВР-231-26-2,5; 0,75/2880 | 250 | 200 | 230 | 10 | 150 | 345 | 42 | 3 | 190 | 200 | 18 | М6х20 | 75 | 100 | 115 | 60 | 140 | 80 | 8 | 6 |
ВР-231-26-2,5; 1,1/2880 | ||||||||||||||||||||
ВР-231-26-2,8; 1,1/2880 | 280 | 225 | 255 | 168 | 355 | 46 | 210 | 230 | 23 | 84 | 112 | 125 | 70 | 150 | 90 | |||||
ВР-231-26-2,8; 1,5/2880 | 370 | |||||||||||||||||||
ВР-231-26-3,15; 2,2/2900 | 315 | 250 | 280 | 12 | 189 | 410 | 52 | 240 | 270 | 28 | 95 | 126 | 140 | 80 | 170 | 100 | ||||
ВР-231-26-3,15; 3,0/2900 | 435 | |||||||||||||||||||
ВР-231-26-3,55; 4,0/2900 | 355 | 280 | 310 | 213 | 465 | 58 | 4 | 260 | 310 | 33 | 107 | 142 | 150 | 90 | 180 | 120 | ||||
ВР-231-26-3,55; 5,5/2900 | 510 | |||||||||||||||||||
ВР-231-26-4,0; 7,5/2920 | 400 | 315 | 345 | 15 | 240 | 565 | 66 | 330 | 380 | М8х25 | 120 | 160 | 170 | 100 | 210 | 130 | 11 | 8 | ||
ВР-231-26-4,0; 11,0/2920 | 595 | |||||||||||||||||||
ВР-231-26-4,5; 11,0/2920 | 450 | 355 | 385 | 270 | 610 | 74 | 5 | 380 | 460 | 43 | 135 | 180 | 190 | 115 | 230 | 150 | ||||
ВР-231-26-4,5; 15,0/2920 | 745 | |||||||||||||||||||
ВР-231-26-4,5; 18,5/2920 | 775 | |||||||||||||||||||
ВР-231-26-5,0; 22,0/2940 | 500 | 400 | 430 | 300 | 790 | 81 | 420 | 510 | 48 | 150 | 200 | 200 | 130 | 250 | 170 | |||||
ВР-231-26-5,0; 30,0/2940 | 830 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Обозначение вентилятора | Пр0, Л0 | Пр45, Л45 | Пр90, Л90 | Пр135, Л135 | Пр270, Л270 | Пр315, Л315 | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | |
ВР-231-26-2,5 | 404 | 169 | 169 | 356 | 160 | 286 | 357 | 188 | 235 | 463 | 178 | 197 | 357 | 188 | 169 | 463 | 178 | 160 |
ВР-231-26-2,8 | 447 | 189 | 189 | 398 | 178 | 316 | 399 | 210 | 258 | 514 | 198 | 220 | 399 | 210 | 189 | 514 | 198 | 178 |
ВР-231-26-3,15 | 500 | 211 | 213 | 446 | 199 | 355 | 448 | 235 | 289 | 577 | 222 | 247 | 448 | 235 | 211 | 577 | 222 | 199 |
ВР-231-26-3,55 | 555 | 237 | 240 | 501 | 224 | 395 | 504 | 264 | 318 | 644 | 250 | 277 | 504 | 264 | 237 | 644 | 250 | 224 |
ВР-231-26-4,0 | 633 | 268 | 270 | 566 | 253 | 449 | 568 | 298 | 365 | 731 | 282 | 313 | 568 | 298 | 268 | 731 | 282 | 253 |
ВР-231-26-4,5 | 706 | 301 | 304 | 635 | 284 | 501 | 638 | 335 | 405 | 817 | 316 | 351 | 638 | 335 | 301 | 817 | 316 | 284 |
ВР-231-26-5,0 | 778 | 333 | 338 | 704 | 315 | 554 | 708 | 371 | 445 | 904 | 351 | 390 | 708 | 371 | 333 | 904 | 351 | 315 |
