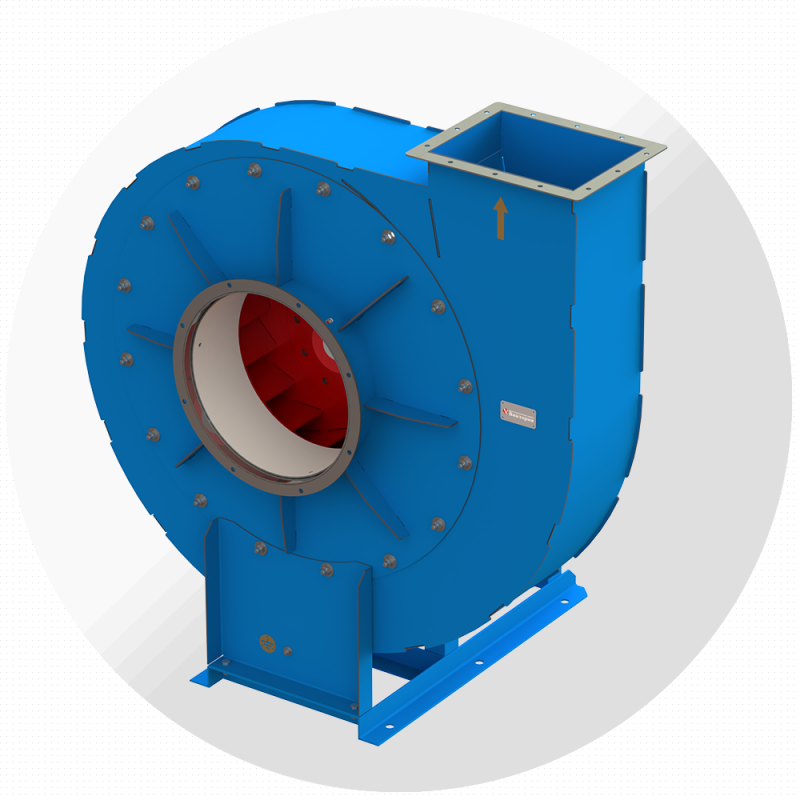

Вентиляторы радиальные ВР-132-30 высокого давления

Вентиляторы радиальные ВР-132-30 высокого давления с назад загнутыми лопатками — позволяют перемещать значительные объемы воздуха по вентиляционным каналам на большие расстояния и (или) при высоком сопротивлении оборудования и используются для замены вентиляторов типа ВВД, ВЦ6-28, ВР 120-28, ВР 130-28.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Вентиляторы радиальные ВР-132-30 высокого давления с назад загнутыми лопатками — позволяют перемещать значительные объемы воздуха по вентиляционным каналам на большие расстояния и (или) при высоком сопротивлении оборудования и используются для замены вентиляторов типа ВВД, ВЦ6-28, ВР 120-28, ВР 130-28.

Радиальные вентиляторы ВР-132-30 широко применяются в системах вентиляции и кондиционирования производственных, общественных и жилых зданий, в системах обеспечения производственных процессов в различных отраслях экономики.
Вентиляторы ВР-132-30 изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 500 до 50 700 м³/ч и по полному давлению до 12,5 кПа.

.

Общие сведения ВР-132-30:
• высокого давления;
• одностороннего всасывания;
• корпус спиральный поворотный
• назад загнутые лопатки;
• количество лопаток – 16;
• направление вращения – правое и левое

Типоразмерный ряд ВР-132-30:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250.

Назначение вентиляторов ВР-132-30:
• общего назначения без обозначения
• общего назначения теплостойкие до 200 °С Т
• коррозионностойкие из нержавеющей стали К
• коррозионностойкие теплостойкие до 200 °С КТ

Условия эксплуатации ВР-132-30:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВР-132-30 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

вентилятора
Размеры, мм
B H L b h l D D1 d n3 a1 A1 n1 a2 A2 n2 n4 C1 C2 G1 G2 C3 d1 n5
ВР-132-30-3,15; электродвигатель 2 полюса (3000 мин-1)
3,15-095, 1,1/2880 489 513 396 189 300 114,25 160 190 7 6 94,5 125 1 отв. 126 155 1 6 250 280 270 354,5 38,75 10 4
3,15-100, 1,1/2880
ВР-132-30-3,55; электродвигатель 2 полюса (3000 мин-1)
3,55-095, 1,5/2880 547 580 422 213 340 120,25 180 210 7 6 106,5 135 1 отв. 142 170 1 6 250 320 270 394,5 44,75 10 4
3,55-100, 2,2/2880 446
ВР-132-30-4,0; электродвигатель 4 полюса (1500 мин-1)
4,0-095, 0,37/1420 612 655 395 240 385 127 200 230 10 6 120 150 1 отв. 160 190 1 6 210 280 240 368 49 12 4
4,0-100, 0,55/1420 421 250 300 280 390
ВР-132-30-4,0; электродвигатель 2 полюса (3000 мин-1)
4,0-095, 2,2/2880 612 655 459 240 385 127 200 230 10 6 120 150 1 отв. 160 190 1 6 250 330 280 418 49 12 4
4,0-100, 3,0/2880 488 300 370 330 455
ВР-132-30-4,5; электродвигатель 4 полюса (1500 мин-1)
4,5-095, 0,75/1420 687 734 440 270 430 136,5 225 255 10 6 135 170 1 180 210 1 8 250 320 280 409 58,5 15 4
4,5-100, 0,75/1420
ВР-132-30-4,5; электродвигатель 2 полюса (3000 мин-1)
4,5-095, 4,0/2880 687 734 523 270 430 136,5 225 255 10 6 135 170 1 180 210 1 8 300 420 330 509 58,5 15 4
4,5-100, 5,5/2880 567
ВР-132-30-5,0; электродвигатель 4 полюса (1500 мин-1)
5,0-095, 1,1/1450 759 803 469 300 465 144 250 280 10 6 150 185 1 200 230 1 8 260 360 290 462 63,5 15 4
5,0-100, 1,5/1450 493
ВР-132-30-5,0; электродвигатель 2 полюса (3000 мин-1)
5,0-095, 7,5/2900 759 803 469 300 465 144 250 280 10 6 150 185 1 200 230 1 8 360 450 390 554 63,5 15 4
5,0-100, 11,0/2900 647 410 520 440 632 6
ВР-132-30-5,6; электродвигатель 4 полюса (1500 мин-1)
5,6-095, 1,5/1450 846 928 511 336 550 153 280 310 10 8 168 200 1 224 255 2 10 260 370 300 490 70 15 4
5,6-100, 2,2/1450 540 310 410 350 527
ВР-132-30-5,6; электродвигатель 2 полюса (3000 мин-1)
5,6-095, 15,0/2900 846 928 800 336 550 153 280 310 10 8 168 200 1 224 255 2 10 410 580 450 694 70 15 6
5,6-100, 18,5/2900 830
ВР-132-30-6,3; электродвигатель 4 полюса (1500 мин-1)
6,3-095, 3,0/1450 948 1000 581 378 575 165,5 315 345 10 8 189 225 1 252 285 2 10 320 430 370 579 77,5 15 4
6,3-100, 4,0/1450 625
ВР-132-30-6,3; электродвигатель 2 полюса (3000 мин-1)
6,3-095, 22/2940 948 1000 855 378 575 165,5 315 345 10 8 189 225 1 252 285 2 10 470 680 520 828 77,5 15 6
6,3-100, 30/2940 895
ВР-132-30-7,1; электродвигатель 4 полюса (1500 мин-1)
7,1-095, 5,5/1450 1071 1179 714 426 700 207,5 355 385 10 8 213 255 2 284 320 2 12 370 500 420 651 89,5 18 6
7,1-100, 7,5/1450 744 420 580 470 729
ВР-132-30-7,1; электродвигатель 2 полюса (3000 мин-1)
7,1-095, 45,0/2940 1071 1179 1014 426 700 207,5 355 385 10 8 213 255 2 284 320 2 12 520 780 570 932 89,5 18 6
7,1-100, 55,0/2940 1049 620 870 670 1007 8
ВР-132-30-8,0; электродвигатель 6 полюсов (1000 мин-1)
8,0-095, 3,0/960 1202 1280 706 480 740 221 400 430 10 8 240 280 2 320 360 2 12 370 520 420 678 103 18 6
8,0-100, 4,0/960 741
ВР-132-30-8,0; электродвигатель 4 полюса (1500 мин-1)
8,0-095, 11,0/1450 1202 1280 811 480 740 221 400 430 10 8 240 280 2 320 360 2 12 420 600 470 756 103 18 6
8,0-100, 15,0/1450 906 640 790
ВР-132-30-8,0; электродвигатель 2 полюса (3000 мин-1)
8,0-095, 75,0/2960 1202 1280 1136 480 740 221 400 430 10 8 240 280 2 320 360 2 12 640 900 710 1112 93 20 8
8,0-100, 90,0/2960
ВР-132-30-9,0; электродвигатель 6 полюсов (1000 мин-1)
9,0-095, 5,5/960 1347 1433 801 540 825 236 450 480 10 10 270 310 2 360 400 3 14 420 640 470 786 118 18 6
9,0-100, 7,5/960 841
ВР-132-30-9,0; электродвигатель 4 полюса (1500 мин-1)
9,0-095, 18,5/1450 1347 1433 966 540 825 236 450 480 10 10 270 310 2 360 400 3 14 420 680 470 820 118 18 6
9,0-100, 22,0/1450 470 760 520 909
ВР-132-30-9,0; электродвигатель 2 полюса (3000 мин-1)
9,0-095, 132,0/2960 1347 1433 1286 540 825 236 450 480 10 10 270 310 2 360 400 3 14 750 1080 820 1301 108 20 8
ВР-132-30-10,0; электродвигатель 6 полюсов (1000 мин-1)
10,0-095, 11,0/970 1503 1585 970 600 910 253 500 530 10 10 300 350 3 400 450 3 16 440 700 496 880 128,5 18 6
10,0-100, 11,0/970
ВР-132-30-10,0; электродвигатель 4 полюса (1500 мин-1)
10,0-095, 30,0/1470 1503 1585 1005 600 910 253 500 530 10 10 300 350 3 400 450 3 16 490 780 546 969 128,5 18 6
10,0-100, 37,0/1470 1050 540 860 596 1049
ВР-132-30-11,2; электродвигатель 8 полюсов (750 мин-1)
11,2-095, 7,5/740 1677 1786 1006 672 1030 271 560 590 10 10 336 390 3 448 495 3 16 440 760 496 948 146,5 18 6
11,2-100, 11,0/740 1036
ВР-132-30-11,2; электродвигатель 6 полюсов (1000 мин-1)
11,2-095, 15,0/970 1677 1786 1036 672 1030 271 560 590 10 10 336 390 3 448 495 3 16 440 760 496 948 146,5 18 6
11,2-100, 18,5/970 1076 490 820 546 1005
ВР-132-30-11,2; электродвигатель 4 полюса (1500 мин-1)
11,2-095, 55,0/1470 1677 1786 1176 672 1030 271 560 590 10 10 336 390 3 448 495 3 16 640 960 696 1160 146,5 18 8
11,2-100, 75,0/1470 1236 990 710 1212 143 20
ВР-132-30-12,5; электродвигатель 8 полюсов (750 мин-1)
12,5-095, 11,0/740 1866 1974 1075 750 1130 290,5 630 660 10 10 375 425 3 500 550 4 18 440 800 496 987 166 18 6
12,5-100, 15,0/740 1115 490 860 546 1044
ВР-132-30-12,5; электродвигатель 6 полюсов (1000 мин-1)
12,5-095, 30,0/970 1866 1974 1180 750 1130 290,5 630 660 10 10 375 425 3 500 550 4 18 540 960 596 1162 166 18 8
12,5-100, 37,0/970 1215 640 1020 696 1199
ВР-132-30-12,5; электродвигатель 4 полюса (1500 мин-1)
12,5-095, 90,0/1470 1866 1974 1335 750 1130 290,5 630 660 10 10 375 425 3 500 550 4 18 640 1080 710 1291 162,5 20 8
12,5-100, 110,0/1470 1395 750 1140 820 1355

ВР-132-30 — ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА
Обозначение вентилятора Пр0, Л0 Пр45, Л45 Пр90, Л90 Пр135, Л135 Пр270, Л270 Пр315, Л315
B b H B b H B b H B b H B b H B b H
ВР-132-30-3,15 490 210 213 444 198 348 446 234 280 570 222 246 446 234 210 570 222 198
ВР-132-30-3,55 548 236 240 499 223 390 502 263 312 639 250 276 502 263 236 639 250 223
ВР-132-30-4,0 613 265 270 561 250 437 566 296 348 717 281 311 566 296 265 717 281 251
ВР-132-30-4,5 687 299 304 633 283 489 637 333 388 805 316 350 637 333 299 805 316 283
ВР-132-30-5,0 760 332 338 701 313 541 707 369 428 892 351 388 707 369 332 892 351 313
ВР-132-30-5,6 847 371 378 784 350 604 791 413 476 996 392 434 791 413 371 996 392 350
ВР-132-30-6,3 949 417 425 882 394 677 890 465 532 1118 441 488 890 465 417 1118 441 394
ВР-132-30-7,1 1072 469 479 992 443 765 1002 523 603 1261 496 549 1002 523 469 1261 496 443
ВР-132-30-8,0 1203 528 540 1116 498 859 1128 588 675 1417 558 618 1128 588 528 1417 558 498
ВР-132-30-9,0 1348 593 608 1253 559 963 1268 660 755 1590 627 694 1268 660 593 1590 627 559
ВР-132-30-10,0 1504 660 675 1395 622 1074 1410 735 844 1772 697 772 1410 735 660 1772 697 622
ВР-132-30-11,2 1678 738 756 1560 696 1199 1578 822 940 1979 780 864 1578 822 738 1979 780 696
ВР-132-30-12,5 1866 822 844 1739 776 1335 1760 916 1044 2204 869 963 1760 916 822 2204 869 776
