Описание центробежного вентилятора ВЦ 14-46
Вентиляторы радиальные ВЦ 14-46 выпускаются по ТУ 4861-001-85589750 и ТУ 4861-005-85589750 для взрывозащищенного варианта изготовления.
Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.
Предназначены для систем вентиляции жилых, общественных и производственных зданий и помещений, систем кондиционирования воздуха, технологических установок различного назначения и других производственных и санитарно-технических целей.
Основные выпускаемые типоразмеры
Общие сведения
• Давление: от 250 Па до 3 000 Па
• Типоразмеры: с 2 по 12,5
• Лопатки: 32 шт, загнутые вперед
• Материальное исполнение: Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3.
Конструктивные особенности

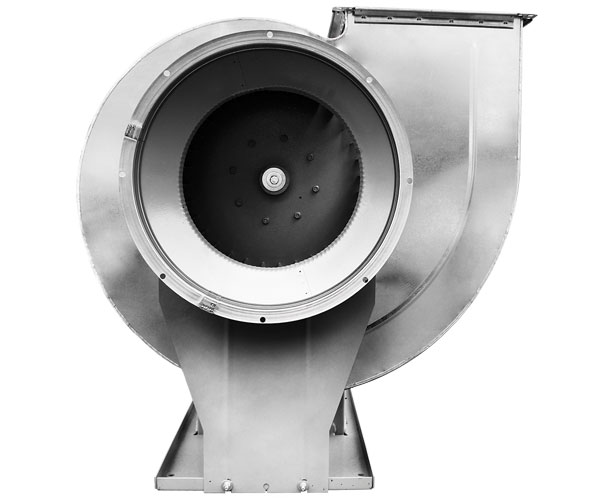

Конструктив вентилятора ВЦ 14-46: на раме установлен металлический корпус «улитка», изготовленный по методу Питтсбургского фальца, что обеспечивает высокую надежность и жесткость конструкции. Корпус спиральный поворотный с кратностью угла в 45°, что дает возможность выставить выходной патрубок под нужным углом к горизонту. Внутри спирального кожуха расположено рабочее колесо с 32 лопатками, загнутыми вперед.
Варианты конструктивного исполнения: по схеме 1, схеме 3 и схеме 5.
Условия эксплуатации
Вентиляторы ВЦ 14-46 эксплуатируются в условиях умеренного (У), тропического (Т) первой (1),второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69. Допустимая температура окружающей среды от – 40°С до + 40°С. Перемещаемая среда не должна быть более +80°С и содержать липких и волокнистых веществ. Допустимое содержание механических примесей — не более 100 мг/м3.
Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
