Назначение
Вентиляторы радиальные ВРз ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВРз ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.
Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВРз ДУ составляет 10 мг/м.куб. Предельные температуры рабочей среды:
– плюс 400°С при сохранении работоспособности в течение 2-х часов;
– плюс 600°С при сохранении работоспособности в течение 1,5-ра часов.
Конструктивные особенности вентилятора ВРз ДУ

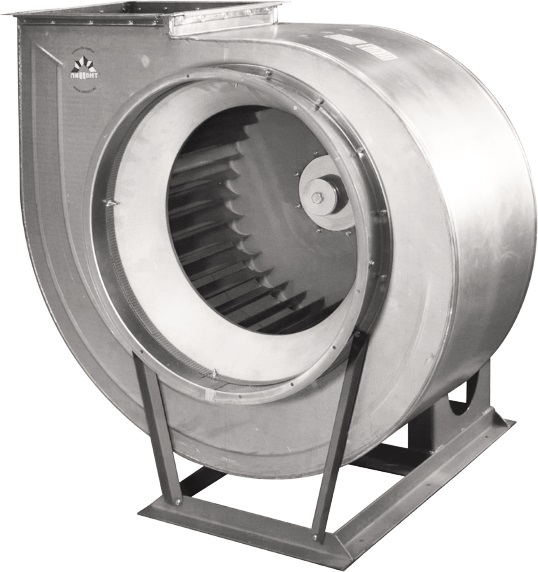

Вентиляторы радиальные для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.
Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.
На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВРз ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.
Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.
Компоновка электрического привода – по схеме №1 – двигатель установлен на подставке соосно рабочему колесу.
По желанию заказчика комплект поставки вентилятора радиального ВРз ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.
