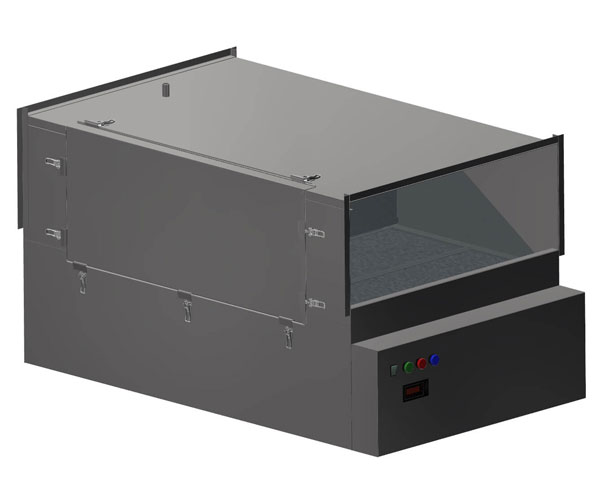

Горизонтальный проточный гидрофильтр ГГН-1.2Ф с встроенным насосом
Горизонтальный проточный гидрофильтр ГГН-1.2Ф с встроенным насосом и кассетами с наполнителем (кольца рашига).

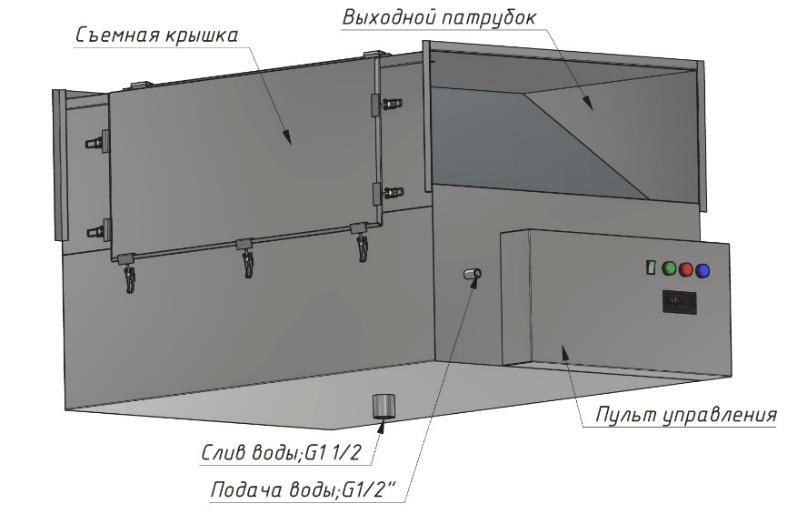

Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателями, фильтрами, водосборниками и сантехнической фурнитурой в зависимости от модификации.
Съемные крышки обеспечивают легкий доступ к внутреннему объему гидрофильтра для чистки и обслуживания. Крышки крепятся защелками, позволяющими снять крышку без помощи инструмента. Расположение крышки (справа или слева) определяется Заказчиком.

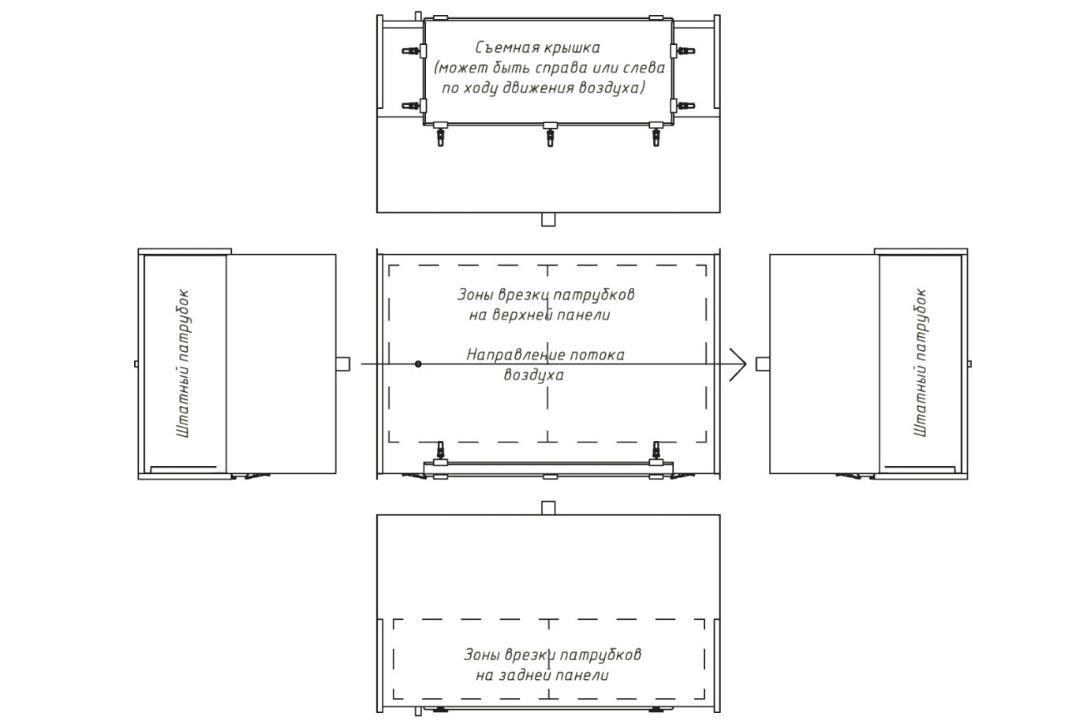

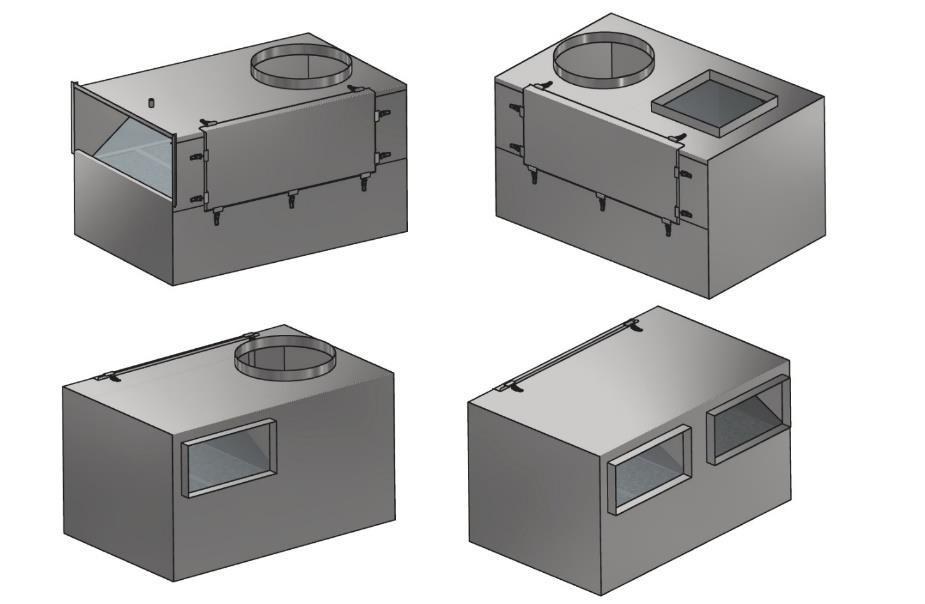

Подача воды осуществляется от водопровода. Возможно изменение точки подачи воды по согласованию с Изготовителем. Слив направляется в канализацию. Гидрофильтр встраивается в воздуховод, ведущий от зонта на мангалом к вытяжному вентилятору, максимально близко к зонту. Обязательно соединение воздуховодов «на воду», то есть подводимый воздуховод должен вставляться внутрь вытяжного патрубка гидрофильтра. Обязательны дренажные уклоны и герметизация стыков воздуховодов. Патрубки могут быть изготовлены прямоугольного, круглого или квадратного сечения. Расположение входных и выходных воздуховодов, а также их форма могут быть изменены по согласованию с Изготовителем. Наиболее часто встречающиеся варианты приведены на рисунке. Расположение патрубка подачи воды в этом случае оговаривается отдельно.

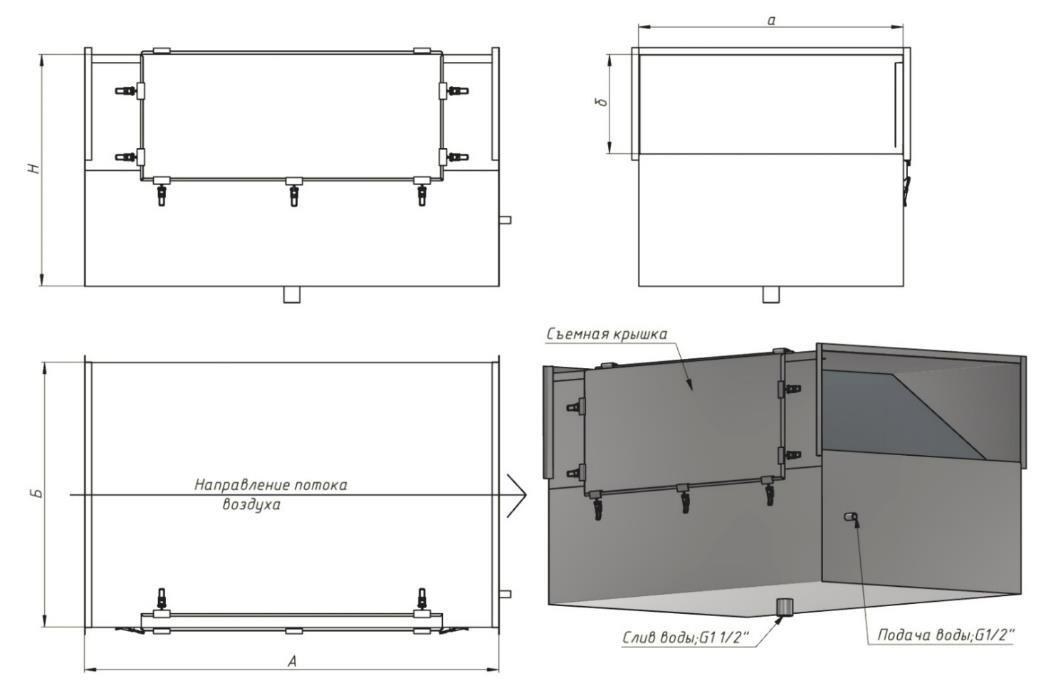

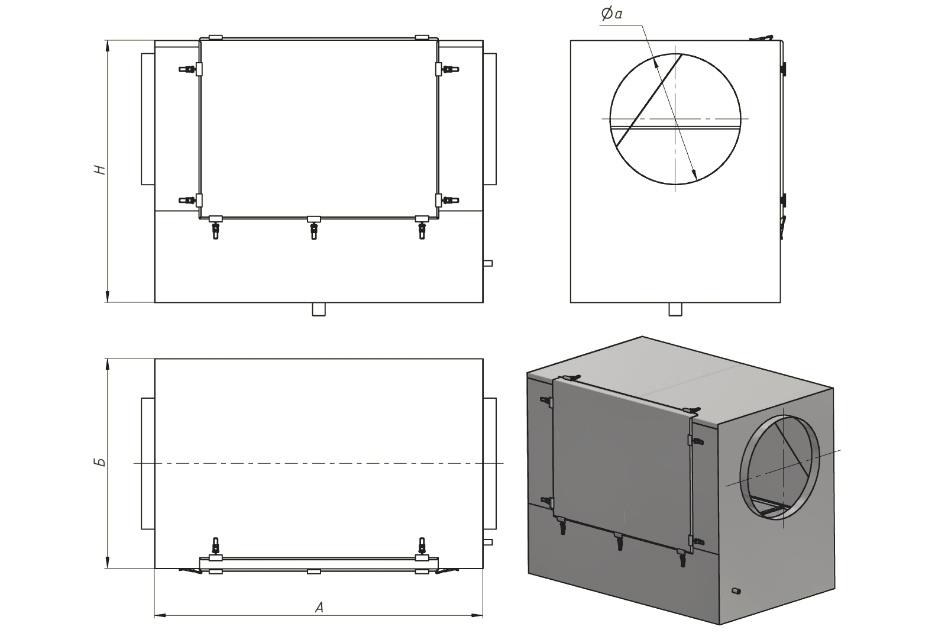

Размеры гидрофильтров
| Обозначение ГГН-Х.Х-ахб (ахб – размер патрубка) | Размеры, м АхБхН (габаритный размер) | Размеры патрубков мм* (а х б) | Производительность при скорости 4 м/сек; м³/час |
| ГГН-1.2 ФкР-400х300 | 1,25х0,4х1,0 | 400х300 | 1600 |
| ГГН-1.2 ФкР-400х400 | 1,25х0,4х1,1 | 400х400 | 2200 |
| ГГН-1.2 ФкР-500х400 | 1,25х0,5х1,1 | 500х400 | 2700 |
| ГГН-1.2 ФкР-600х400 | 1,5х0,6х1,1 | 600х400 | 3300 |
| ГГН-1.2 ФкР-700х450 | 1,5х0,7х1,15 | 700х450 | 5000 |
| ГГН-1.2 ФкР-800х500 | 1,5х0,8х1,3 | 800х500 | 6000 |
| ГГН-1.2 ФкР-1000х500 | 1,5х1,0х1,3 | 1000х500 | 7000 |
| ГГН-1.2 ФкР-300 | 1,25х0,4х1,0 | 300(300х300) | 1600 |
| ГГН-1.2 ФкР-400 | 1,25х0,5х1,1 | 400(400х400) | 2200 |
| ГГН-1.2 ФкР-500 | 1,25х0,6х1,2 | 500(500х500) | 2700 |
| ГГН-1.2 ФкР-600 | 1,5х0,7х1,2 | 600(600х600) | 3300 |
| ГГН-1.2 ФкР-700 | 1,5х0,8х1,3 | 700(700х700) | 5000 |
| ГГН-1.2 ФкР-800 | 1,5х0,9х1,4 | 800(800х800) | 6000 |
| ГГН-1.2 ФкР-1000 | 1,5х1,2х1,6 | 1000(1000х1000) | 7000 |
