Описание

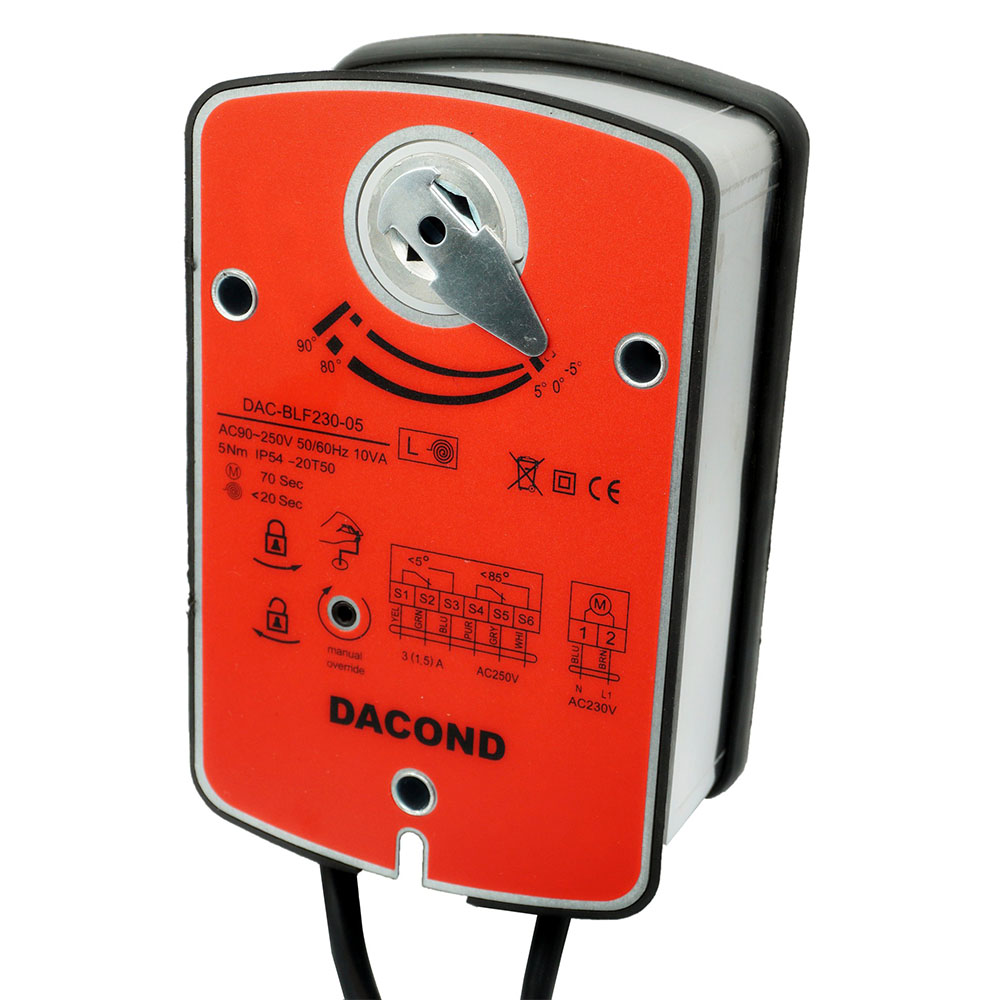

Привод пожарного типа DAC-BLF230-15 для огнезащитных клапанов (ОЗК) используется в противопожарных вентиляционных системах зданий.
Особенности привода DAC-BLF230-15
Отличительная особенность электропривода DAC-BLF230-15 наличие пружинного возврата. Эта функция является обязательной для приводов огне задерживающих клапанов, так как его основная задача в случае пожара надежно закрыть клапан и оставить его в таком положении. Открытие привода производится за счет работы электродвигателя. Закрытие за счет пружины. Причем пружина имеет преднатяг, чтобы обеспечивать номинальное усилие закрытия на протяжении всего диапазона закрытия клапана. Преимущество возвратной пружины состоит в том, что она осуществит функцию закрытия клапана даже если пропадет питание.
Время полного открытия составляет 100 секунд, а закрытия 30 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз. Высокое качество приводов Dacond позволяет использовать их в системах безопасности зданий, где необходима установка надежных устройств.
Технические характеристики привода воздушной заслонки DAC-BLF230-15
Привод DAC-BLF230-15 обладает усилием 15 Н*м, которое соответствует площади заслонки 3 кв.м. и может использоваться только с квадратным штоком согласно требованиям безопасности. Размеры квадратного штока: 12×12 мм.
Напряжение питания привода 230 В.
Управляющим сигналом привода DAC-BLF230-15 является 2-точечный. Этот параметр является стандартным для приводов устанавливаемых на клапаны ОЗК.
Привод DAC-BLF230-15 оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой требуемых положений во время поворота. Данное событие передается на контроллер противопожарной системы, сообщая, что произошло открытие или закрытие клапана противопожарной вентиляции.
Основные элементы механизма выполнены из металла, чтобы обеспечить максимальную надежность даже в экстремальной ситуации.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54.
Привод DAC-BLF230-15 не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.
Характеристики
|
Тип применения
|
Для клапанов ОЗК |
|
Пружина
|
есть |
|
Напряжение
|
AC 230 В |
|
Усилие
|
15 Н*м |
|
Сигнал управления
|
2-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
Поворотный |
|
Площадь заслонки
|
3 кв.м. |
|
Время открытия.
|
100 секунд |
|
Время закрытия
|
30 секунд |
|
Дополнительные переключатели
|
есть |
|
Размер квадратного штока, мм.
|
12×12 |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
Температура окружающей среды
|
от -30 до 50? |
|
Температура хранения
|
от -40 до 70? |
|
Напряжение
|
AC 230 В |
|
Вес, кг
|
3.4 |
|
Страна производства
|
Китай |
