Описание

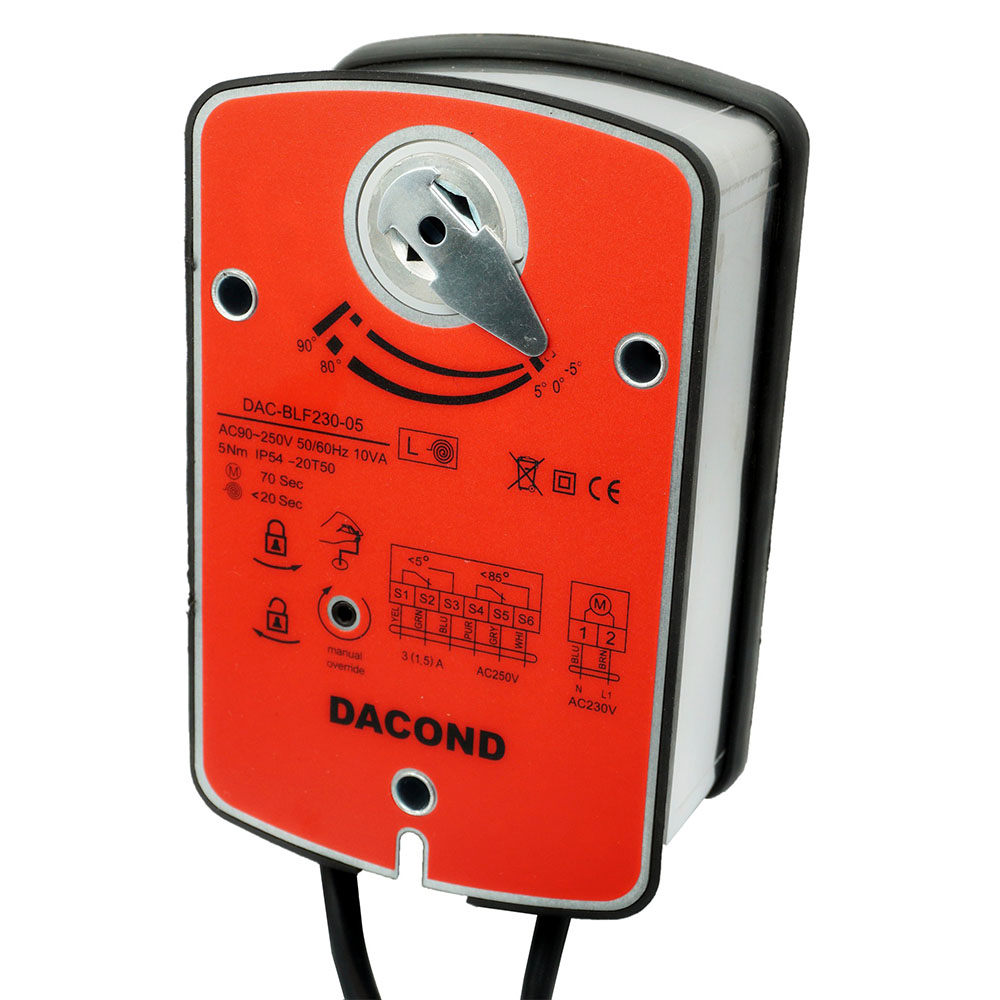

Привод пожарного типа DAC-BLF230-10T для огнезащитных клапанов (ОЗК) используется в противопожарных вентиляционных системах зданий.
Особенности привода DAC-BLF230-10T
Отличительная особенность электропривода DAC-BLF230-10T наличие пружинного возврата. Эта функция является обязательной для приводов огне задерживающих клапанов, так как его основная задача в случае пожара надежно закрыть клапан и оставить его в таком положении. Открытие привода производится за счет работы электродвигателя. Закрытие за счет пружины. Причем пружина имеет преднатяг, чтобы обеспечивать номинальное усилие закрытия на протяжении всего диапазона закрытия клапана. Преимущество возвратной пружины состоит в том, что она осуществит функцию закрытия клапана даже если пропадет питание.
Время полного открытия составляет 100 секунд, а закрытия 30 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз. Высокое качество приводов Dacond позволяет использовать их в системах безопасности зданий, где необходима установка надежных устройств.
Приводы DAC-BLF230-10T оснащены 2 концевыми выключателями, которые передают в систему управления информацию о состоянии клапана (открыт -закрыт).
Технические характеристики привода воздушной заслонки DAC-BLF230-10T
Привод DAC-BLF230-10T обладает усилием 10 Н*м, которое соответствует площади заслонки 2 кв.м. и может использоваться только с квадратным штоком согласно требованиям безопасности. Размеры квадратного штока:12×12 мм.
Напряжение питания привода 230 В.
Управляющим сигналом привода DAC-BLF230-10T является 2-точечный. Этот параметр является стандартным для приводов устанавливаемых на клапаны ОЗК.
Привод DAC-BLF230-10T оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой требуемых положений во время поворота. Данное событие передается на контроллер противопожарной системы, сообщая, что произошло открытие или закрытие клапана противопожарной вентиляции.
Основные элементы механизма выполнены из металла, чтобы обеспечить максимальную надежность даже в экстремальной ситуации.
Кроме того привод DAC-BLF230-10T оснащен специальным термодатчиком, который срабатывает при температуре 72 и сообщает приводу что требуется закрыть клапан. Эта защитная функция исключает риск незакрытия клапана в результате возможной потери связи с контроллером, управляющим системой безопасности при пожаре. Датчик устанавливается на воздуховод и постоянно измеряет температуру внутри него.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54.
Привод DAC-BLF230-10T не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.
Характеристики
|
Тип применения
|
для клапанов ОЗК |
|
Пружина
|
есть |
|
Напряжение
|
AC 230 В |
|
Усилие
|
10 Н*м |
|
Сигнал управления
|
2-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
поворотный |
|
Площадь заслонки
|
2 кв.м. |
|
Время открытия.
|
100 секунд |
|
Время закрытия
|
30 секунд |
|
Дополнительные переключатели
|
есть |
|
Потенциометр
|
нет |
|
Размер квадратного штока, мм.
|
12×12 мм |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
ТРУ
|
Есть |
|
Температура ТРУ
|
> 72? |
|
Температура окружающей среды
|
от -30 до 50 |
|
Температура хранения
|
от -40 до 70 |
|
Энергопотребление в работе, Вт
|
5 Вт |
|
Энергопотребление в состоянии покоя, Вт
|
2,5 Вт |
|
Частота, Гц
|
50/60 Гц |
|
Ограничение угла поворота
|
5-85 градусов (с шагом 5 градусов) |
|
Угол поворота
|
0-90 градусов(max 93) |
|
Максимально коммутируемый ток индуктивной нагрузки на концевых выключателях
|
3 А |
|
Максимально коммутируемый ток резестивной нагрузки на концевых выключателях
|
1,5 А |
|
Количество полных циклов поворота
|
70000 |
|
Шум
|
55 Дб |
|
Класс защиты
|
II (все изолировано) |
|
Влажность, %
|
5-95% |
|
Напряжение
|
AC 230 В |
|
Вес, кг
|
2,8 кг |
|
Страна производства
|
Китай |
