Описание

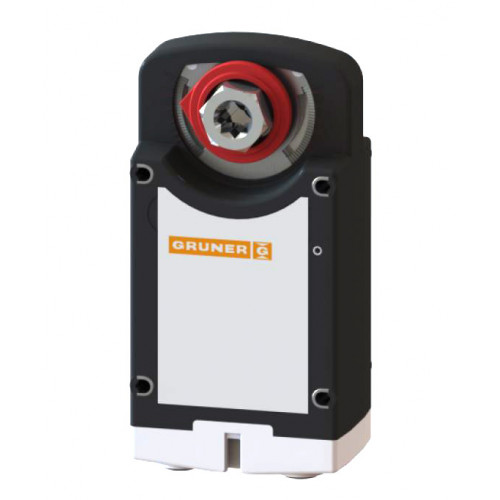

Электропривод Gruner 360TA-230-12-S2 с возвратной пружиной и термодатчиком на 12Нм предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших и средних размеров, которые установлены в системах кондиционирования, общеобменной, местной и технологической вентиляции.
Сервопривод Gruner 360TA-230-12-S2 устанавливается на прямоугольный шток клапана от 8х8мм до 12х12мм и регулирует положение заслонки в положение «открыто» или «закрыто».
Технические характеристики
| Серия Gruner | 360TA-230-12-S2 |
| Крутящий момент | 12 Нм |
| Размер заслонки | 1.5 м² |
| Направление вращения | задается при монтаже |
| Управление | 2-хпозиционное |
| Ручное управление | работа/блокировка |
| Точка переключения | 5°/80° @ -5°…95° |
| Угол вращения | 100° |
| Рабочий угол поворота | -5°…95° |
| Время срабатывания двигателя | <75 сек /90° |
| Сброс пружины | <20 сек /90° |
| Уровень шума двигателя | <45 дБ(А) |
| Уровень шума пружины | <65 дБ(А) |
| Индикация положения | механический указатель |
| Вспомогательный переключатель | 2 с перекидным контактом (Ag/Au) |
| Нагрузка | 1 мA…5(2,5) A, 5…250 В= |
| Тепловой датчик SAF72 | Есть |
| Температура термореле TF1/TF2 | +72/+71°С |
| Устройство теплового отключения | 2 x acc. EN 60691 |
| Номинальное напряжение | AC/DC 230В 50/60Hz |
| Номинальный диапазон напряжения | AC 85…265 В |
| Потребляемая мощность | 5.5Вт (работа) / 1.5Вт (удержание) / 11.5 ВА |
| Подключение двигателя | кабель 1м 2×0,75 мм² (без галогенов) |
| Подключение вспомогательных переключателей | кабель 1м 6×0,75 мм² (без галогенов) |
| Класс защиты | II (всё изолировано) |
| Уровень защиты | IP54 |
| Ресурс | >60 000 циклов (-5°…+95°…-5°) |
| Тестовое импульсное напряжение | 4 кВ (EN 60730-1) |
| Температура окружающей среды | -30°…+50°С |
| Температура в режиме защиты | >75°С |
| Температура хранения | -30°…+50° С |
| Относительная влажность | 5…95%, без конденсации |
| Обслуживание | не требуется |
| Размеры привода | 193×96×60 мм |
| Размер соединения вала | 8 mm (8F 8) 10 mm (8F10) 12 mm (8F12) |
| Вес | 1.9 кг |
Выгодно
Купить Gruner 360TA-230-12-S2 или другие электроприводы Gruner в Москве по доступным ценам, вы можете в компании “Вентар-С”. Мы работаем со всеми регионами РФ, поэтому возможна доставка Gruner 360TA-230-12-S2 в любую точку России. Самовывоз возможен со склада в Москве. Подробности о цене и скидках узнавайте у менеджеров по телефону +7 (495) 640-24-15 или отправив заявку.
