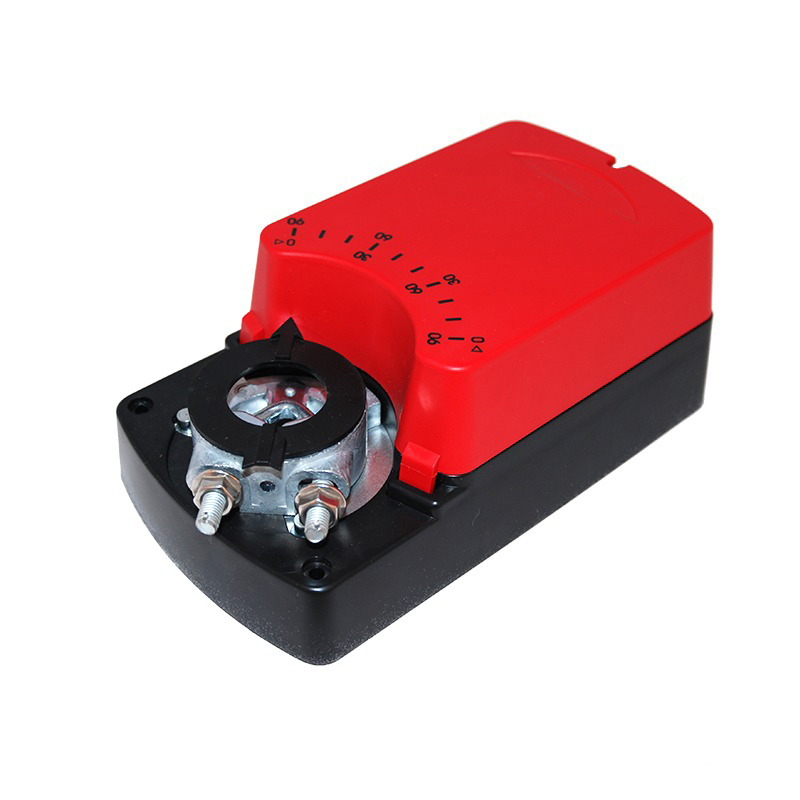

Привод воздушной заслонки DAC-LMC24-32SM

Описание

Привод воздушной заслонки DAC-LMC24-32SM используется в системах вентиляции и кондиционирования воздуха.

Особенности привода DAC-LMC24-32SM

Отличительная особенность электропривода DAC-LMC24-32SM отсутствие пружинного возврата. Открытие и закрытие привода производятся за счет работы электродвигателя. Из-за данного принципа работы привод относится к группе реверсивных приводов (закрытие происходит за счет работы электродвигателя в обратную сторону – реверс).

Время полного открытия составляет 80 секунд, а закрытия 80 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.

При подборе приводов реверсивного типа для проектов необходимо иметь в виду, что в них, в отличие от приводов с пружинным возвратом, не происходит автоматического возвращения привода в исходного положение при отключении питания. Например, в случае аварии в системе энергоснабжения. С практической точки зрения это означает, что заслонка клапана не будет закрыта и останется в том положении, в каком был привод в момент отключения. Данная особенность важна при подборе приводов для клапанов притока, так как открытый клапан в случае аварии будет продолжать пропускать холодный уличный воздух (например, зимой) в вентиляционную систему и это может привести к замораживанию секции теплообменника. Другими словами, установка приводов без пружинного возврата на клапаны притока воздуха не рекомендуется.

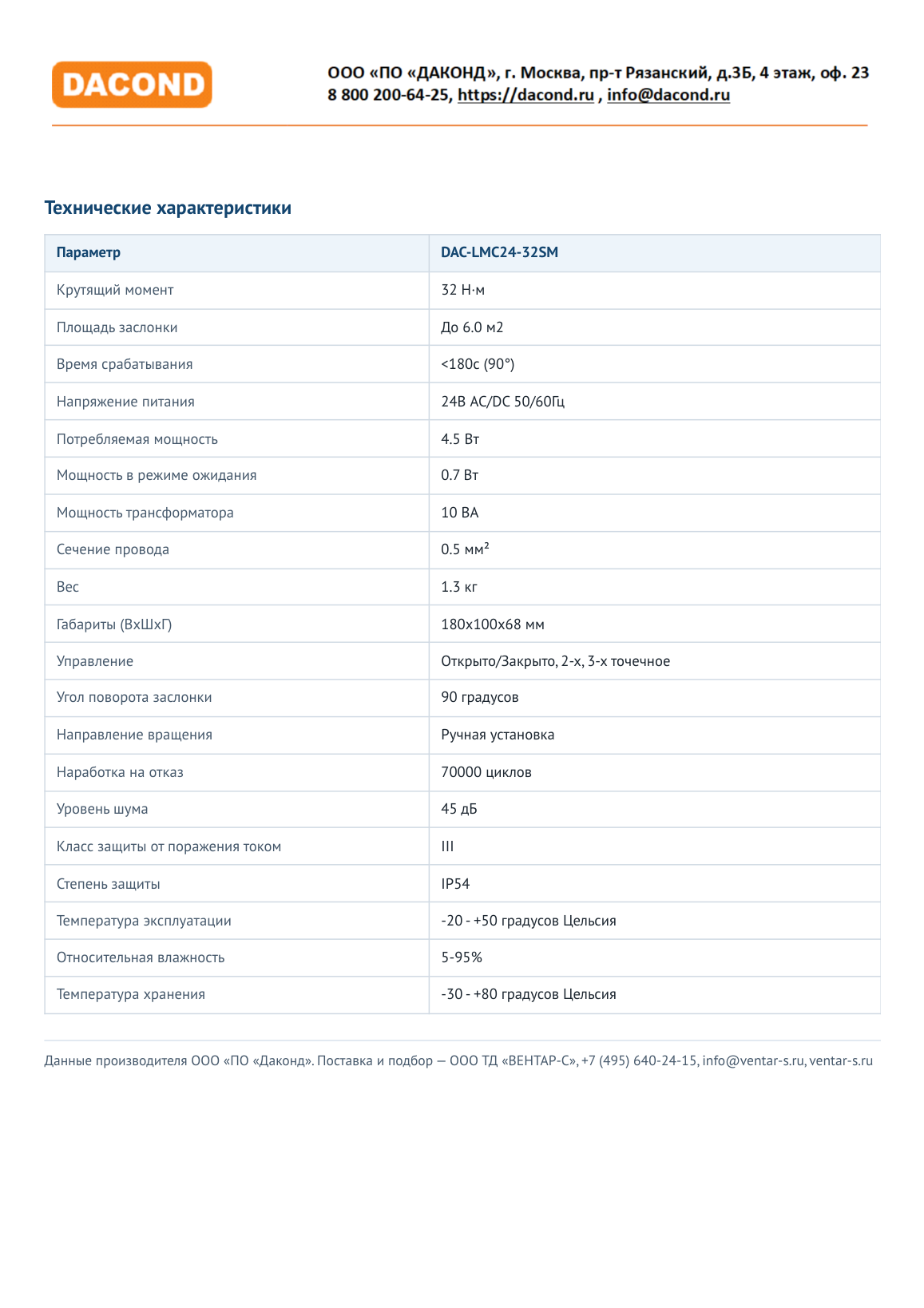

Технические характеристики привода воздушной заслонки DAC-LMC24-32SM

Привод DAC-LMC24-32SM обладает усилием 32 Н*м, которое соответствует площади заслонки 8 кв.м. и может использоваться с разными формами и размерами штока:

• Квадратный шток: 7…18 мм
• Круглый шток: 8…18 мм

Напряжение питания привода 24 В.

Управляющим сигналом привода DAC-LMC24-32SM является 0-10 В. Этот важный параметр должен быть учтен при подборе привода для совместной работы с контроллером системы управления ОВК.

Привод DAC-LMC24-32SM оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой крайнего положений во время поворота. Данное событие передается на контроллер системы автоматики вентиляции, сообщая, что произошло открытие или закрытие клапана вентиляции. Положение концевого выключателя относительно открытия заслонки может выставляться во всем диапазоне поворота привода. Его можно использовать например для отсрочки включения вентилятора, дабы исключить очень частую проблему превышение давления в системе, когда вентилятор начинает работать, а клапан еще не открыт и может произойти повреждение воздуховодов ввиду избыточного давления в них.

Привод заранее скомплектован соединительным кабелем размером 1 метр.

Климатические условия работы

Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.

Класс защиты привода IP54, однако не рекомендуется его размещение под прямым попаданием осадков (например, на корпусе вентиляционной машины, расположенной на крыше здания) без дополнительных климатических кожухов.

Привод DAC-LMC24-32SM не обладает степенью взрывозащиты.

Гарантийные обязательства производителя

Гарантия на привод составляет 2 года.
