Описание

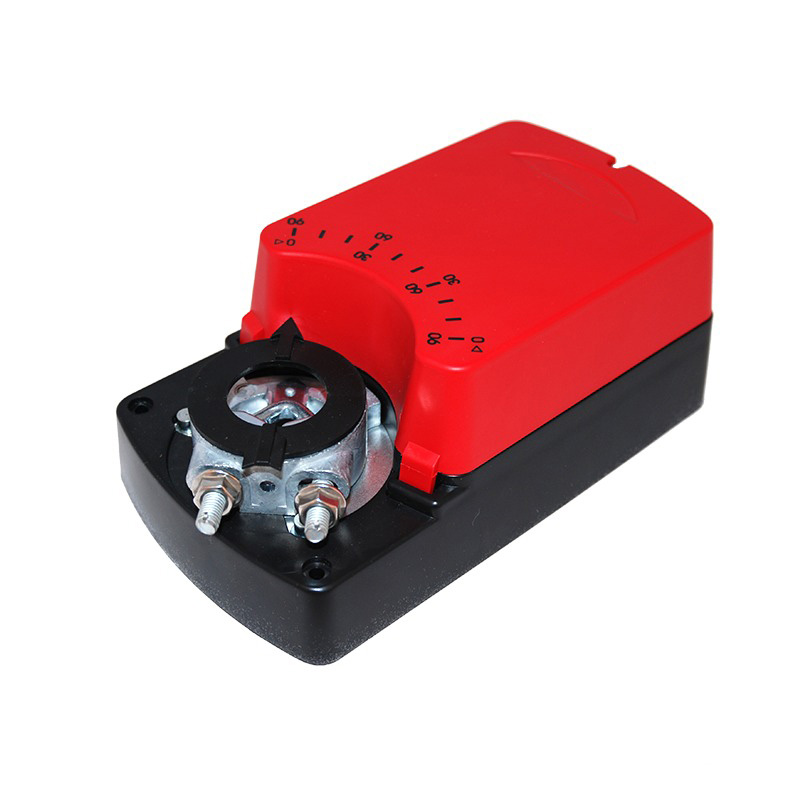

Привод воздушной заслонки DAC-LMC24-32S используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.
Особенности привода DAC-LMC24-32S
Отличительная особенность электропривода DAC-LMC24-32S отсутствие пружинного возврата. Открытие и закрытие привода производятся за счет работы электродвигателя. Из-за данного принципа работы привод относится к группе реверсивных приводов (закрытие происходит за счет работы электродвигателя в обратную сторону – реверс).
Время полного открытия составляет 143 секунды, а закрытия 143 секунды. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.
Технические характеристики привода воздушной заслонки DAC-LMC24-32S
Привод DAC-LMC24-32S обладает усилием 32 Н*м, которое соответствует площади заслонки 8 кв.м. и может использоваться c разными формами и размерами штока:
- Квадратный шток: 6..12 мм
- Круглый шток: 6…16мм
Напряжение питания привода AC/DC 24 В.
Управляющим сигналом привода DAC-LMC24-32S является 2-точечный;3-точечный. Этот важный параметр должен быть учтен при подборе привода для совместной работы с контроллером системы управления ОВК.
Привод DAC-LMC24-32S оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой крайних положений во время поворота. Данные события передаются на контроллер системы автоматики вентиляции, сообщая, что произошло открытие или закрытие клапана вентиляции.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54, однако не рекомендуется его размещение под прямым попаданием осадков (например, на корпусе вентиляционной машины, расположенной на крыше здания) без дополнительных климатических кожухов.
Привод DAC-LMC24-32S не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.
Характеристики
|
Тип применения
|
Вентиляция |
|
Пружина
|
нет |
|
Напряжение
|
AC 24 В;DC 24 В |
|
Усилие
|
32 Н*м |
|
Сигнал управления
|
2-точечный, 3-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
Поворотный |
|
Площадь заслонки
|
8 кв.м. |
|
Время открытия.
|
150 секунд |
|
Время закрытия
|
150 секунд |
|
Дополнительные переключатели
|
есть |
|
Размер квадратного штока, мм.
|
12×12 |
|
Размер круглого штока, мм.
|
6..16 |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
Температура окружающей среды
|
от -30 до 50? |
|
Температура хранения
|
от -40 до 70? |
|
Напряжение
|
AC 24 В;DC 24 В |
|
Вес, кг
|
1.5 |
|
Страна производства
|
Китай |
