Описание

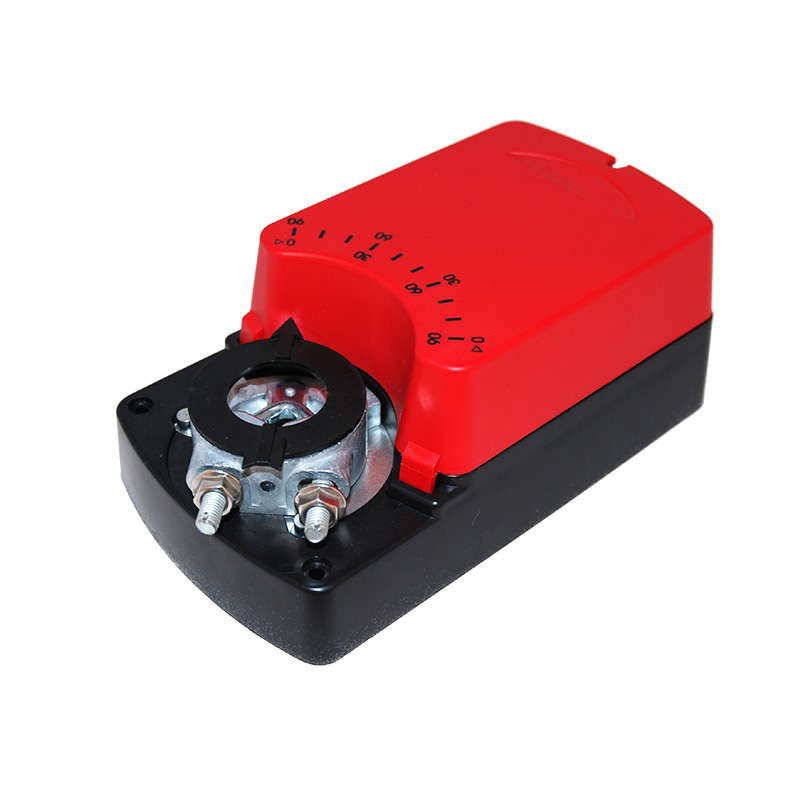

Привод воздушной заслонки DAC-LMC24-08S используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.
Особенности привода DAC-LMC24-08S
Отличительная особенность электропривода DAC-LMC24-08S отсутствие пружинного возврата. Открытие и закрытие привода производятся за счет работы электродвигателя. Из-за данного принципа работы привод относится к группе реверсивных приводов (закрытие происходит за счет работы электродвигателя в обратную сторону – реверс).
Время полного открытия составляет 40 секунд, а закрытия 40 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.
Технические характеристики привода воздушной заслонки DAC-LMC24-08S
Привод DAC-LMC24-08S обладает усилием 8 Н*м, которое соответствует площади заслонки 2 кв.м. и может использоваться c разными формами и размерами штока:
- Квадратный шток: 6..12 мм
- Круглый шток: 6…16мм
Напряжение питания привода AC/DC 24 В.
Управляющим сигналом привода DAC-LMC24-08S является 2-точечный;3-точечный. Этот важный параметр должен быть учтен при подборе привода для совместной работы с контроллером системы управления ОВК.
Привод DAC-LMC24-08S оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой крайних положений во время поворота. Данные события передаются на контроллер системы автоматики вентиляции, сообщая, что произошло открытие или закрытие клапана вентиляции.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54, однако не рекомендуется его размещение под прямым попаданием осадков (например, на корпусе вентиляционной машины, расположенной на крыше здания) без дополнительных климатических кожухов.
Привод DAC-LMC24-08S не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.
Характеристики
|
Тип применения
|
вентиляция |
|
Пружина
|
нет |
|
Напряжение
|
AC/DC 24 В |
|
Усилие
|
8 Н*м |
|
Сигнал управления
|
2-точечный, 3-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
поворотный |
|
Площадь заслонки
|
2 кв.м. |
|
Время открытия.
|
40 секунд |
|
Время закрытия
|
40 секунд |
|
Дополнительные переключатели
|
есть |
|
Потенциометр
|
нет |
|
Размер квадратного штока, мм.
|
6..12 мм |
|
Размер круглого штока, мм.
|
6…16мм |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
Температура окружающей среды
|
от -30 до 50 |
|
Температура хранения
|
от -40 до 70 |
|
Энергопотребление в работе, Вт
|
3,9 Вт |
|
Энергопотребление в состоянии покоя, Вт
|
3 Вт |
|
Частота, Гц
|
50/60 Гц |
|
Ограничение угла поворота
|
5-85 градусов (с шагом 5 градусов) |
|
Угол поворота
|
0-90 градусов(max 93) |
|
Максимально коммутируемый ток индуктивной нагрузки на концевых выключателях
|
3 А |
|
Максимально коммутируемый ток резестивной нагрузки на концевых выключателях
|
1,5 А |
|
Количество полных циклов поворота
|
70000 |
|
Шум
|
45 Дб |
|
Класс защиты
|
III |
|
Влажность, %
|
5-95% |
|
Напряжение
|
AC/DC 24 В |
|
Вес, кг
|
1,25 кг |
|
Страна производства
|
Китай |
