Описание

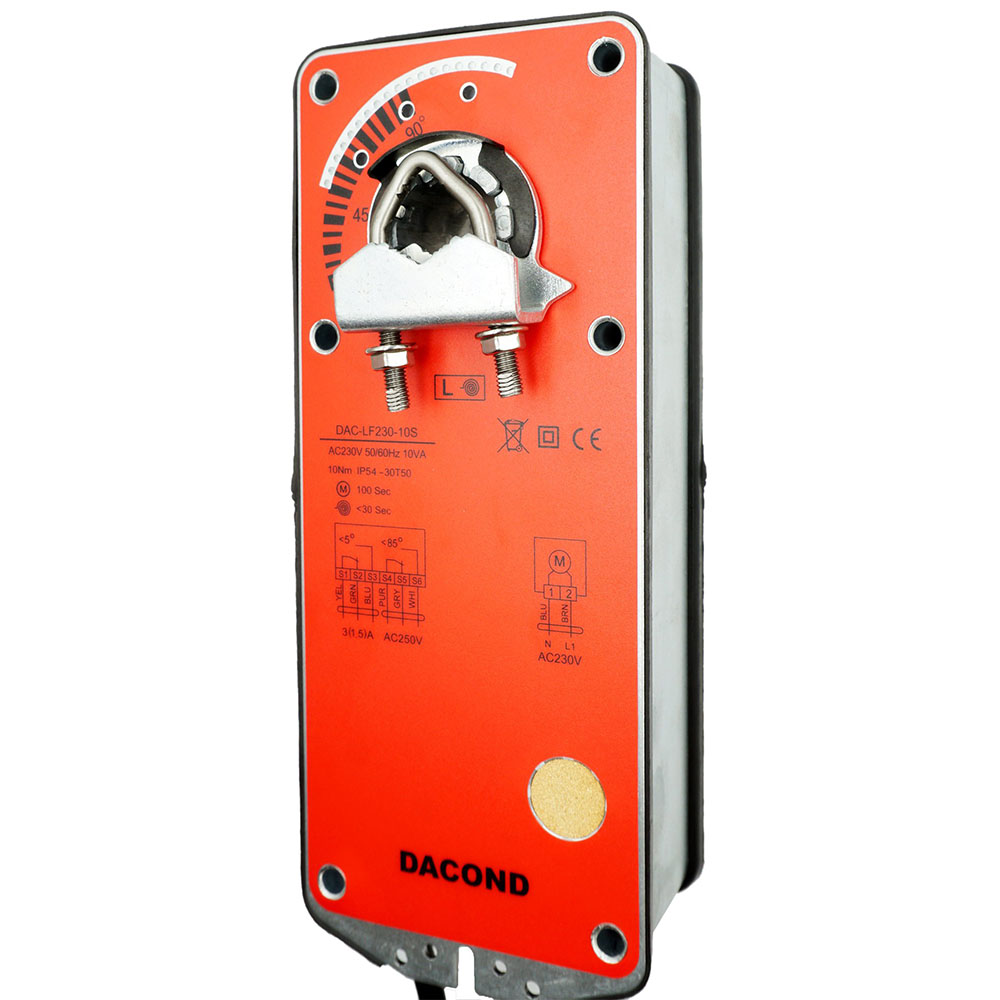

Привод воздушной заслонки DAC-LF230-15S используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.
Особенности привода DAC-LF230-15S
Отличительная особенность электропривода DAC-LF230-15S наличие пружинного возврата, который отвечает за возвращения привода в исходное положение в случае отключения питания. Как правило, приводы с возвратной пружиной ставятся на клапанах притока воздуха. Типовой случай срабатывания этой функции аварийное отключение электроэнергии. Возврат привода, а, значит, и заслонки притока воздуха в исходное (закрытое) положение отсекает доступ холодного уличного воздуха (например, в зимний период) в каналы вентиляции и, тем самым, не дает замерзнуть секции с теплообменником. Часто эту функцию электроприводов называют защитной.
Таким образом, привод DAC-LF230-15S открывается за счет работы электродвигателя, а закрывается за счет срабатывания запасенной механической энергии в пружине.
Время полного открытия составляет 130 секунд, а закрытия 30 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.

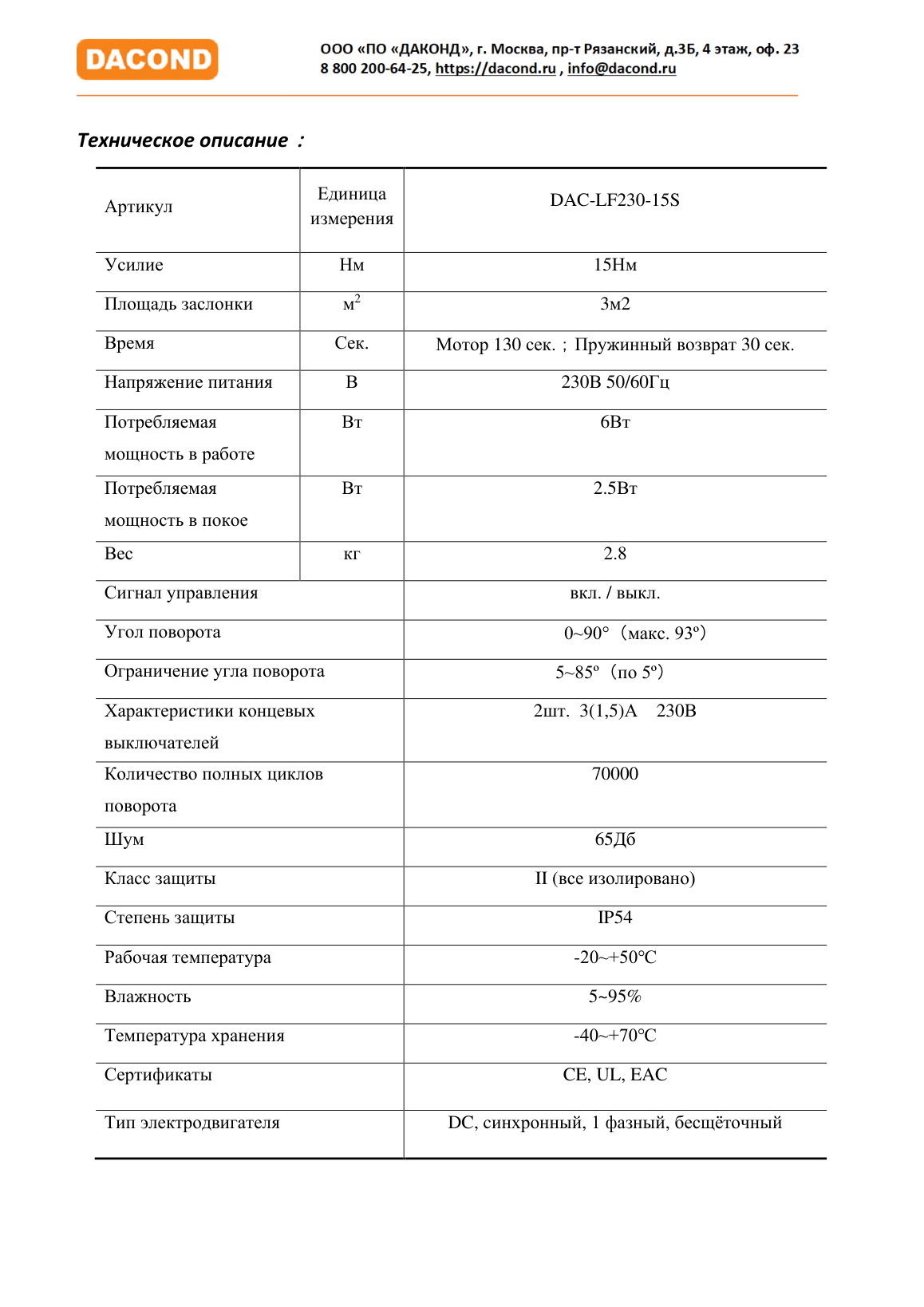

Технические характеристики привода воздушной заслонки DAC-LF230-15S
Привод DAC-LF230-15S обладает усилием 15 Н*м, которое соответствует площади заслонки 3 кв.м. и может использоваться c разными формами и размерами штока:
- Квадратный шток: 10…16 мм
- Круглый шток: 10…19 мм
Напряжение питания привода 230 В.
Управляющим сигналом привода DAC-LF230-15S является 2-точечный;3-точечный. Этот важный параметр должен быть учтен при подборе привода для совместной работы с контроллером системы управления ОВК.
Привод DAC-LF230-15S оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой крайних положений во время поворота. Данные события передаются на контроллер системы автоматики вентиляции, сообщая, что произошло открытие или закрытие клапана вентиляции.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54, однако не рекомендуется его размещение под прямым попаданием осадков (например, на корпусе вентиляционной машины, расположенной на крыше здания) без дополнительных климатических кожухов.
Привод DAC-LF230-15S не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.
Характеристики
|
Тип применения
|
вентиляция |
|
Пружина
|
есть |
|
Напряжение
|
AC 230 В |
|
Усилие
|
15 Н*м |
|
Сигнал управления
|
2-точечный, 3-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
поворотный |
|
Площадь заслонки
|
3 кв.м. |
|
Время открытия.
|
130 секунд |
|
Время закрытия
|
30 секунд |
|
Дополнительные переключатели
|
есть |
|
Потенциометр
|
нет |
|
Размер квадратного штока, мм.
|
10…16 мм |
|
Размер круглого штока, мм.
|
10…19 мм |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
Температура окружающей среды
|
от -30 до 50 |
|
Температура хранения
|
от -40 до 70 |
|
Энергопотребление в работе, Вт
|
6 Вт |
|
Энергопотребление в состоянии покоя, Вт
|
2,5 Вт |
|
Частота, Гц
|
50/60 Гц |
|
Ограничение угла поворота
|
5-85 градусов (с шагом 5 градусов) |
|
Угол поворота
|
0-90 градусов(max 93) |
|
Максимально коммутируемый ток индуктивной нагрузки на концевых выключателях
|
3 А |
|
Максимально коммутируемый ток резестивной нагрузки на концевых выключателях
|
1,5 А |
|
Количество полных циклов поворота
|
70000 |
|
Шум
|
55 Дб |
|
Класс защиты
|
II (все изолировано) |
|
Влажность, %
|
5-95% |
|
Напряжение
|
AC 230 В |
|
Вес, кг
|
2,8 кг |
|
Страна производства
|
Китай |
