Описание
Привод пожарного типа DAC-BLE24-40 для клапанов дымоудаления (ДУ) используется в противопожарных вентиляционных системах зданий.
Особенности привода DAC-BLE24-40
Отличительная особенность электропривода DAC-BLE24-40 отсутствие пружинного возврата. Данный привод относится к группе приводов дымоудаления, и его основная задача открыться и оставаться открытым в случае возникновения пожара тем самым обеспечив в купе с системой вентиляции удаление дыма из помещений, где должны эвакуироваться люди. Открытие и закрытие привода производятся за счет работы электродвигателя. Из-за данного принципа работы привод относится к группе реверсивных приводов (закрытие происходит за счет работы электродвигателя в обратную сторону – реверс).
Время полного открытия составляет 50 секунд, а закрытия 50 секунд. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.
Основные элементы механизма выполнены из металла, чтобы обеспечить максимальную надежность даже в экстремальной ситуации.
Технические характеристики привода воздушной заслонки DAC-BLE24-40
Привод DAC-BLE24-40 обладает усилием 40 Н*м, которое соответствует площади заслонки 8 кв.м. и по требованиям безопасности может использоваться только с квадратным штоком. Размеры квадратного штока:12×12 мм.
Напряжение питания привода 24 В.
Управляющим сигналом привода DAC-BLE24-40 является 2-точечный;3-точечный. Это является обязательным требованием для клапанов дымоудаления.
Привод DAC-BLE24-40 оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой требуемых положений во время поворота. Данное событие передается на контроллер противопожарной системы, сообщая, что произошло открытие или закрытие клапана противопожарной вентиляции.
Привод заранее скомплектован соединительным кабелем размером 1 метр.
Климатические условия работы
Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.
Класс защиты привода IP54.
Привод DAC-BLE24-40 не обладает степенью взрывозащиты.
Гарантийные обязательства производителя
Гарантия на привод составляет 2 года.

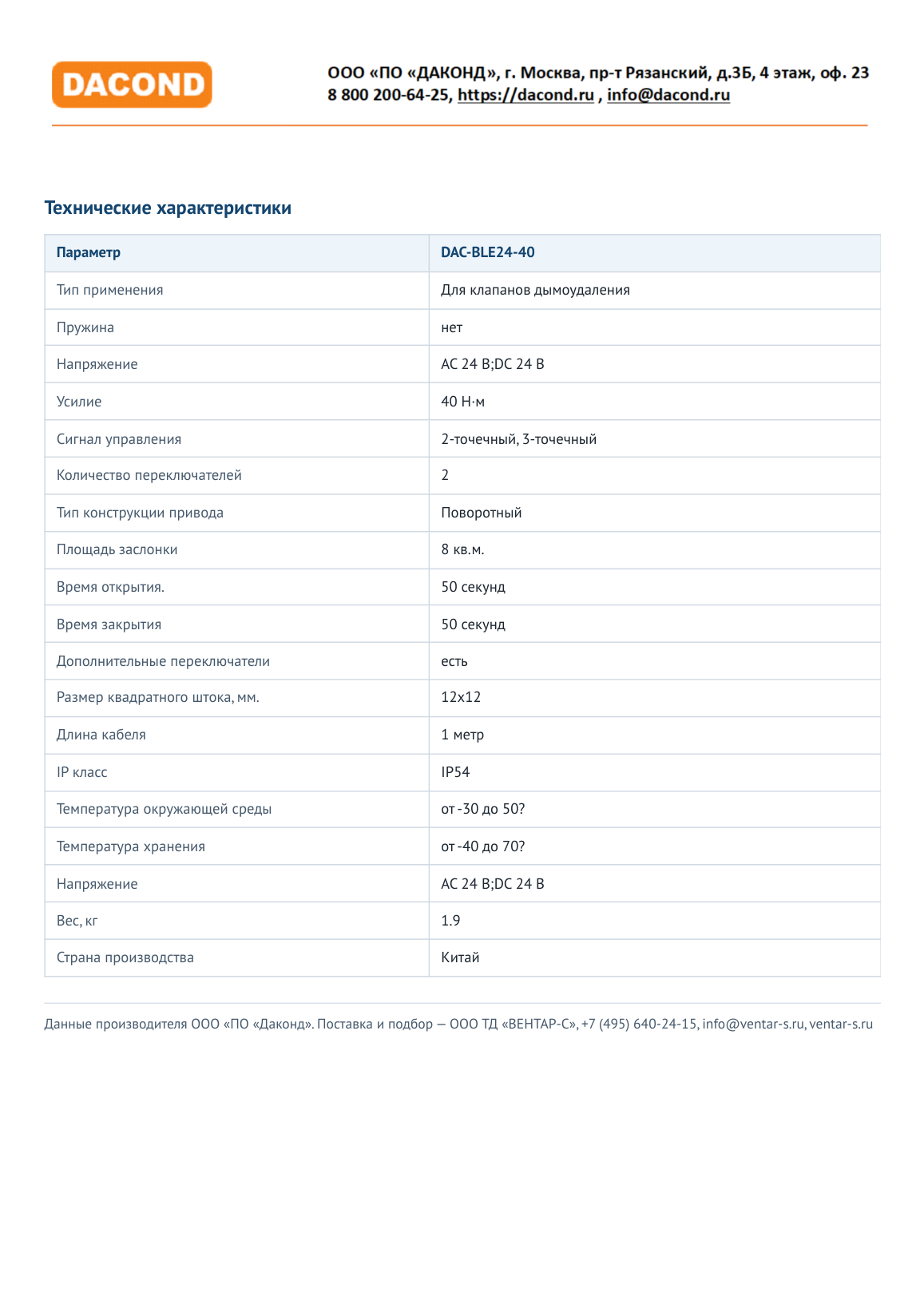

Характеристики
|
Тип применения
|
Для клапанов дымоудаления |
|
Пружина
|
нет |
|
Напряжение
|
AC 24 В;DC 24 В |
|
Усилие
|
40 Н*м |
|
Сигнал управления
|
2-точечный, 3-точечный |
|
Количество переключателей
|
2 |
|
Тип конструкции привода
|
Поворотный |
|
Площадь заслонки
|
8 кв.м. |
|
Время открытия.
|
50 секунд |
|
Время закрытия
|
50 секунд |
|
Дополнительные переключатели
|
есть |
|
Размер квадратного штока, мм.
|
12×12 |
|
Длина кабеля
|
1 метр |
|
IP класс
|
IP54 |
|
Температура окружающей среды
|
от -30 до 50? |
|
Температура хранения
|
от -40 до 70? |
|
Напряжение
|
AC 24 В;DC 24 В |
|
Вес, кг
|
1.9 |
|
Страна производства
|
Китай |
