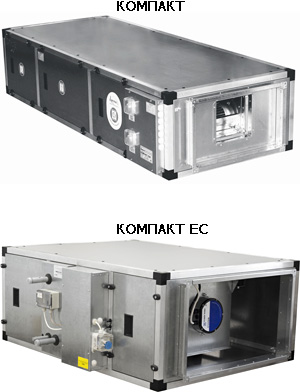

Приточные установки Компакт 3
Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.
В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-3 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-3 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.
Системы управления и защиты
Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление работой электрического нагревателя;
- управление приводом регулирующего вентиля (для установок с водяным калорифером);
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль работы двигателя вентилятора;
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.
Монтаж
Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.
Аксессуары
Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| Модель | Напряжение, В/Ф | Мощность | Мощность | Вес, кг |
| нагревателя, кВт | вентилятора, кВт | |||
| Компакт 3127 | 400/3 | 27,0 | 1,5 | 122 |
| Компакт 3132 | 400/3 | 32,0 | 1,5 | 122 |
| Компакт 3145 | 400/3 | 45,0 | 1,5 | 126 |
| Компакт 31В2М | 400/3 | 43,5* | 1,1 | 105 |
| Компакт 31В3М | 400/3 | 64,5* | 1,1 | 107 |
| Компакт 31В4М | 400/3 | 80,9* | 1,1 | 109 |
| Компакт 307В2 EC1 | 230/1 | 31,3* | 0,5 | 81 |
| Компакт 307В3 EC1 | 230/1 | 46,3* | 0,5 | 83 |
| Компакт 307В4 EC1 | 230/1 | 57,7* | 0,5 | 85 |
Размеры, мм
| Модель | A | B | C | D | E | F | G | H | I | Ød** |
| Компакт 3127 | 425 | 730 | 1640 | 500 | 300 | – | – | 794 | – | – |
| Компакт 3132 | 425 | 730 | 1640 | 500 | 300 | – | – | 794 | – | – |
| Компакт 3145 | 425 | 730 | 1640 | 500 | 300 | – | – | 794 | – | – |
| Компакт 31В2М | 410 | 730 | 1440 | 500 | 300 | 570 | 33 | 900 | 260 | 3/4″ |
| Компакт 31В3М | 410 | 730 | 1440 | 500 | 300 | 570 | 43 | 900 | 260 | 3/4″ |
| Компакт 31В4М | 410 | 730 | 1440 | 500 | 300 | 570 | 65 | 900 | 260 | 3/4″ |
| Компакт 307В2 EC1 | 425 | 730 | 1145 | 500 | 300 | 515 | 33 | 900 | 260 | 3/4″ |
| Компакт 307В3 EC1 | 425 | 730 | 1145 | 500 | 300 | 515 | 43 | 900 | 260 | 3/4″ |
| Компакт 307В4 EC1 | 425 | 730 | 1145 | 500 | 300 | 505 | 65 | 900 | 260 | 3/4″ |
