Описание

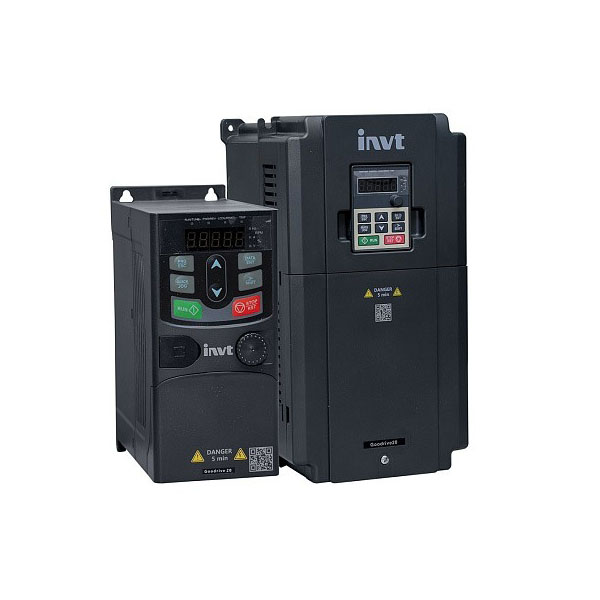

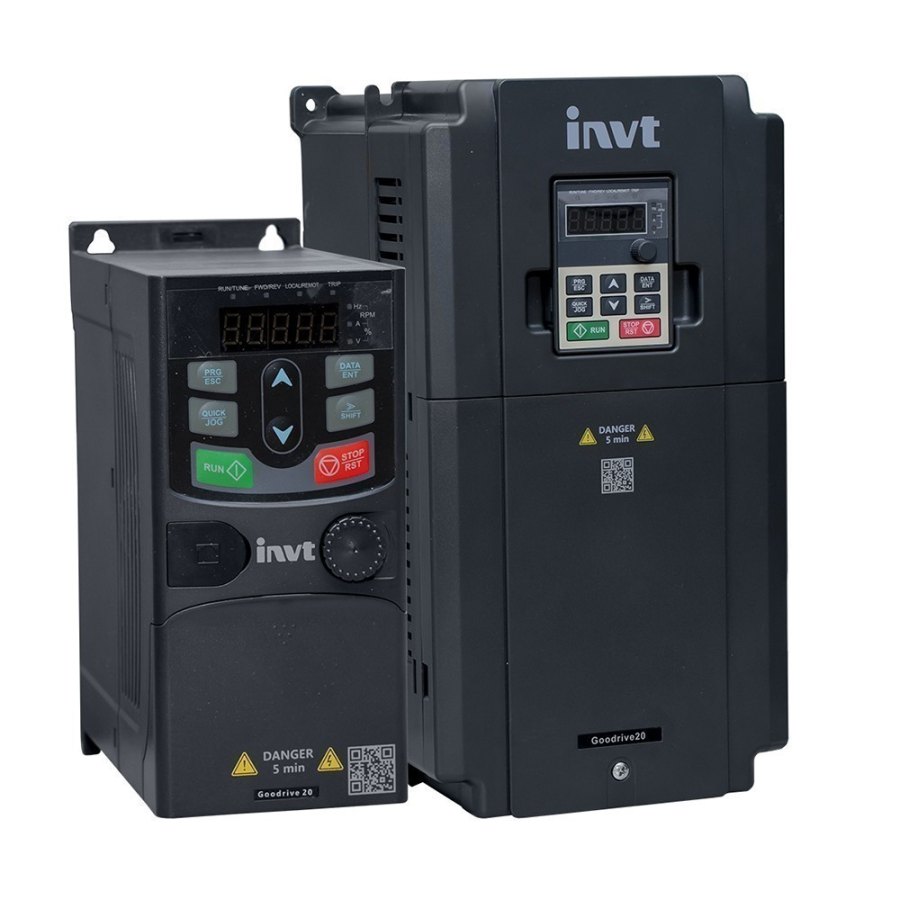

Преобразователи частоты GD20 предназначены для плавного регулирования скорости вращения трехфазных асинхронных двигателей:
- с питанием 220В и мощностью от 0,75 до 2,2 кВт;
- с питанием 380 В и мощностью от 0,75 до 22,0 кВт.
Преобразователи частоты серии GD20 имеют векторный (без датчика обратной связи) и скалярный режим управления, обладают компактными размерами, креплением на DIN-рейку (для моделей ≤ 2,2, кВт ) , встроенным ЭМС фильтром С3 (для моделей ≥ 4 кВт), двумя выходными реле с перекидными контактами, ПИД-регулятором и встроенным интерфейсом RS485 (ModBus RTU).
Характеристики
Функциональные возможности
|
Описание |
Спецификация |
|
|
Входные данные |
Входное напряжение (В) |
Для моделей с входным напряжением: AC 1ф 220 В (-15 %)–240 В (+10 %) Для моделей с напряжением: AC 3ф 380 В (-15 %)–440 В (+10 %) |
|
Входная частота (Гц) |
50 Гц, допустимо: 47–63 Гц |
|
|
Выходные данные |
Выходной ток (A) |
В зависимости от модели ПЧ |
|
Выходная мощность (кВт) |
В зависимости от модели ПЧ |
|
|
Выходная частота (Гц) |
0–400 Гц |
|
|
Функции управления |
Тип двигателя |
Асинхронный двигатель |
|
Коэффициент регулирования скорости |
Асинхронный двигатель 1:100 |
|
|
Точность управления скоростью |
± 0.2 % (Векторное) |
|
|
Колебания скорости |
± 0.3 % (Векторное) |
|
|
Время отклика при управлении крутящим моментом |
< 20 мс (Векторное) |
|
|
Точность управления крутящим моментом |
10 % |
|
|
Перегрузка |
150 % номинального тока: 1 минута |
|
|
Способы задания частоты |
Цифровое/аналоговое, с панели управления, многоскоростное задание, ПИД, по протоколу MODBUS. Можно комбинировать настройки и переключать каналы настройки. |
|
|
Автокоррекция напряжения |
Выходное напряжение можно поддерживать постоянным, хотя напряжение сети изменяется. |
|
|
Защита от сбоев |
Обеспечение комплексных функций защиты от отказов, таких как защита от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, фазовых потерь и перегрузки. |
|
|
Перезапуск с отслеживанием скорости вращения |
Используется для безударного плавного запуска вращающихся двигателей. |
|
|
Внешние подключения |
Аналоговый вход |
1 вход (AI2) 0–10 В/0–20 мА и 1 вход (AI3) -10–10 В. |
|
Аналоговый выход |
2 выхода (AO1 и AO2) 0–10 В/0–20 мА. |
|
|
Цифровой вход |
4 входа, максимальная частота: 1 кГц, внутреннее сопротивление: 3.3 кОм; 1 высокочастотный импульсный вход, максимальная частота: 50 кГц |
|
|
Цифровой выход |
1 выход с открытым коллектором Y1 |
|
|
Релейный выход |
2 программируемых релейных выхода RO1A NO, RO1BNC, RO1C с общей клеммой RO2A NO, RO2B NC, RO2C с общей клеммой Коммутационная нагрузка: 3 A/AC 250 В; 1 А/DC 30 В |
|
|
Другие |
DC-дроссель |
Встроенный, свыше 18,5 кВт. |
|
Способ установки |
Настенный и монтаж на DIN-рейку для моделей ПЧ 1ф 220 В / 3ф 380 В (≤2,2 кВт) и 3ф 220 В (≤0,75 кВт). Настенный и фланцевый монтаж для моделей ПЧ 3ф 380 В (≥4 кВт) и 3ф 220 В (≥1,5 кВт). |
|
|
ЭМС-фильтр |
Модели ПЧ напряжением 3ф 380В мощностью больше либо равно 4кВт удовлетворяют требованиям стандарта IEC 61800-3 C3. Другие модели могут удовлетворять требованиям стандарта IEC 61800-3 C3, при установке дополнительного внешнего фильтра. |
|
|
Температура рабочей среды |
-10…+50 0С, снижение мощности на 1% каждый градус при температуре выше 40 °С |
|
|
Высота |
Ниже 1000 м. При высоте более 1000 м снижать значение мощности на 1 % при каждом увеличении на 100 м, но не выше 3000 м. |
|
|
Степень защиты |
IP20 |
|
|
Режим охлаждения |
Принудительное воздушное охлаждение. |
|
Технические характеристики преобразователей частоты GD20
|
Модель |
Напряжение, В |
Выходная мощность, кВт |
Выходной ток, A |
Габаритные размеры (ШхВхГ), мм |
Масса, кг |
|
GD20-0R7G-S2 |
~1х220В |
0,75 |
4,2 |
80х160х123,5 |
1,3 |
|
GD20-1R5G-S2 |
1,5 |
7,5 |
80х185х140,5 |
1,6 |
|
|
GD20-2R2G-S2 |
2,2 |
10 |
|||
|
GD20-0R7G-4 |
~3х380В |
0,75 |
2,5 |
80х185х140,5 |
1,6 |
|
GD20-1R5G-4 |
1,5 |
4,2 |
|||
|
GD20-2R2G-4 |
2,2 |
5,5 |
|||
|
GD20-004G-4 |
4 |
9,5 |
146х256х167 |
3,9 |
|
|
GD20-5R5G-4 |
5,5 |
14 |
|||
|
GD20-7R5G-4 |
7,5 |
18,5 |
170х320х196,3 |
6,55 |
|
|
GD20-011G-4 |
11 |
25 |
|||
|
GD20-015G-4 |
15 |
32 |
|||
|
GD20-018G-4 |
18,5 |
38 |
200х340,6х184,3 |
11 |
|
|
GD20-022G-4 |
22 |
45 |
