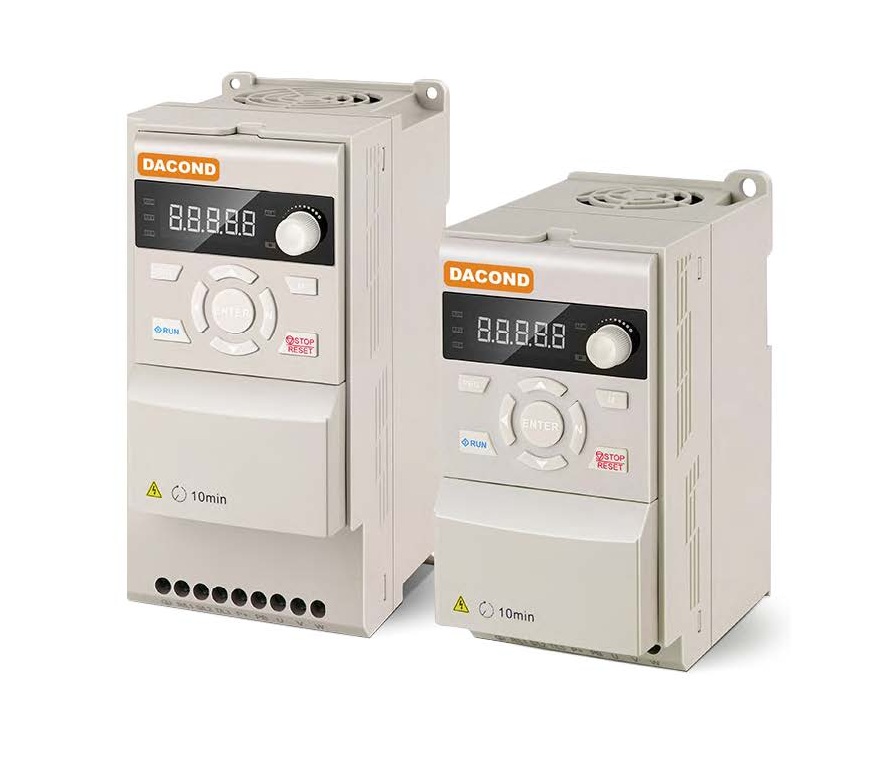

Преобразователь частоты DACOND F100
Умные преобразователи частоты серии F100 представляют собой современное решение для управления электродвигателями различных типов до 160 кВт. Векторное управление, развитые математические и логические функции, энергосбережение – это новый стандарт для базового ПЧ. Качественное исполнение и компоненты обеспечивают надежную работу установки. Выбор интерфейсных панелей и функция виртуальных регистров позволяют легко заменять ПЧ других типов без перенастройки системы управления. Для важных применений доступны пожарный режим и функция STO (опция).
Характеристики
Бренд
DACOND
Серия
F100
Входное напряжение
1АС / 3АС 230В (200~240В) или 3АС 380В (380~440В), 50 Гц
Тип двигателя
Асинхронный, синхронный, однофазный
Режим управления
SPVM (V/F), SVC(Вектор)
Частота ШИМ
1-16 кГц
Точность по скорости
0.01% (цифровая настройка)
Время разгона/торможения
От 0.5 до 6500 с
Выходная частота
От 0.1 до 1000 Гц
Макс. Перегрузка
150% на 60с, 180% на 2с
Торможение
Постоянным током или внешний тормозной резистор
Функции
• Гибкая настройка кривой V/F
• Повышенный пусковой момент
• Толчковый режим
• Технологический ПИД регулятор со спящим режимом
• Логические и математические преобразования
• Виртуальные сигналы
• Режим точной парковки
• Автоматическое регулирование DC шины
• Компенсация просадки сетевого напряжения
• Электронное тепловое реле
• Функция STO (опция)
• Работа с солнечными панелями и функция MPPT(опция)
• 2 программируемых таймера
• Функции энергосбережения
• Защита от блокировки вала
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки, защита от перегрева
• Максимально-токовая защита
• Повышенный пусковой момент
• Толчковый режим
• Технологический ПИД регулятор со спящим режимом
• Логические и математические преобразования
• Виртуальные сигналы
• Режим точной парковки
• Автоматическое регулирование DC шины
• Компенсация просадки сетевого напряжения
• Электронное тепловое реле
• Функция STO (опция)
• Работа с солнечными панелями и функция MPPT(опция)
• 2 программируемых таймера
• Функции энергосбережения
• Защита от блокировки вала
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки, защита от перегрева
• Максимально-токовая защита
Входные сигналы, многофункциональные
По умолчанию (Панель F0101):
4 DI (0-10B), 1 AI (0-10B и 0-20мА)
Гибкая конфигурация со сменной панелью:
от 2 до 10 DI (0-10B), от 1 до 2х AI (0-10B и 0-20 мА)
опция STO
4 DI (0-10B), 1 AI (0-10B и 0-20мА)
Гибкая конфигурация со сменной панелью:
от 2 до 10 DI (0-10B), от 1 до 2х AI (0-10B и 0-20 мА)
опция STO
Выходные сигналы, многофункциональные
По умолчанию (Панель F0101):
1 Реле (250В, 3А)
Гибкая конфигурация со сменной панелью:
от 1 до 2х AO (0-10В и 0-20мА), 0 или 1 DO (ОК),
от 1 до 3х Реле (NO+NC, 250В 3А)
1 Реле (250В, 3А)
Гибкая конфигурация со сменной панелью:
от 1 до 2х AO (0-10В и 0-20мА), 0 или 1 DO (ОК),
от 1 до 3х Реле (NO+NC, 250В 3А)
Последовательный интерфейс
RS485, Modbus RTU, до 38.4 кбит/с
Панель оператора
5-символьная панель, кнопки и потенциометр,
+ возможность установки внешней панели
+ возможность установки внешней панели
Степень защиты
IP20
Условия окружающей среды / при работе
-10+40°C (+50°С со
снижением мощности),
вл. до 95% (без конденс.),
вибрации не выше 0.6g
снижением мощности),
вл. до 95% (без конденс.),
вибрации не выше 0.6g
Условия окружающей среды / при хранении
95% (без конденсации),
без коррозионно-активных
веществ
без коррозионно-активных
веществ
* данные могут быть изменены без предварительного уведомления
Данные для заказа, параметры
Панели оператора ПЧ DACOND F100
Панели
Система ввода/вывода гибко выбирается за счет сменной интерфейсной панели (примеры):
