Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У
Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).
Воздухораздающий блок уменьшенной высоты (ВБ-У) состоит из герметичного стального сварного корпуса с предварительной камерой, на которой установлен подводящий патрубок круглого сечения (ВБ с уменьшенной высотой выпускаются только с боковым расположением патрубка) и воздухораздающей лицевой панели. Такая конструкция позволяет снизить монтажную высоту воздухораздающего блока.
В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:
- неоднонаправленный (“турбулентный”) поток воздуха;
- однонаправленный (“ламинарный”) поток воздуха.
При неоднонаправленном потоке воздух следует подавать через воздухораздающие блоки с фильтрами высокой эффективности, установленные в потолке или в верхней зоне стены. Потоки воздуха распространяются в различных направлениях и являются турбулентными. Происходит смешение приточного воздуха с воздухом помещения, содержащего загрязнения, выделяемые персоналом и оборудованием. Потолочный блок следует располагать над зоной, которая должна быть защищена от загрязнений.
Неоднонаправленный поток обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД.
В помещениях с однонаправленным воздушным потоком движение воздуха идет в одном направлении, вертикальном или горизонтальном, с равномерной скоростью V = 0,3…0,5 м/с и сводит к минимуму распространение аэрозольных загрязнений. Находящееся в помещении оборудование, перемещающийся персонал являются препятствием на пути движения воздуха, в связи с чем вокруг них создаются участки с турбулентным движением воздуха, восстановление которого возможно поддержанием скорости воздуха в требуемых пределах.
Однонаправленный воздушный поток обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М
Конструкция воздухораздающих блоков
Изготавливается четыре типоразмера ВБ:
- 450 х 450
- 595 х 595
- 750 х 750
- 750 х 450
ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14, толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:
- 1-ВБ – под фильтр 78 мм;
- 2-ВБ – под фильтр 150 мм;
- 3-ВБ – под фильтр 300 мм.
Материалы изготовления
Корпус воздухораздающего блока изготавливается из оцинкованной листовой стали толщиной 1,2 мм, лицевая панель – 0,9 мм, все наружные и внутренние поверхности воздухораздающего блока по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016. По запросу возможна окраска в любой цвет по международной шкале RAL.
Варианты лицевых панелей и схемы приточных струй
Для контроля за загрязнением фильтра на корпусе установлены специальные штуцеры для измерения статического давления до и после фильтра и кронштейн для установки дифференциального реле давления. Реле давления измеряет разность давлений до и после фильтра и сигнализирует о необходимости замены фильтра при достижении максимальной разности давлений, установленной (предварительно) на реле давления. Значение максимальной разности давлений задается исходя из данных производителя используемых фильтров (на основании значения конечного сопротивления фильтра). Реле давления в комплект поставки не входит.
Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечку воздуха из области “грязного” воздуха, находящегося до фильтра, в помещение, минуя фильтр.
Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.
Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.
Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией.
Габаритно-посадочные размеры воздухораздающего блока уменьшенного размера для фильтров толщиной 78, 150 и 300 мм
Конструктивная схема монтажа воздухораздающего блока в открытом пространстве на примере стандартного блока

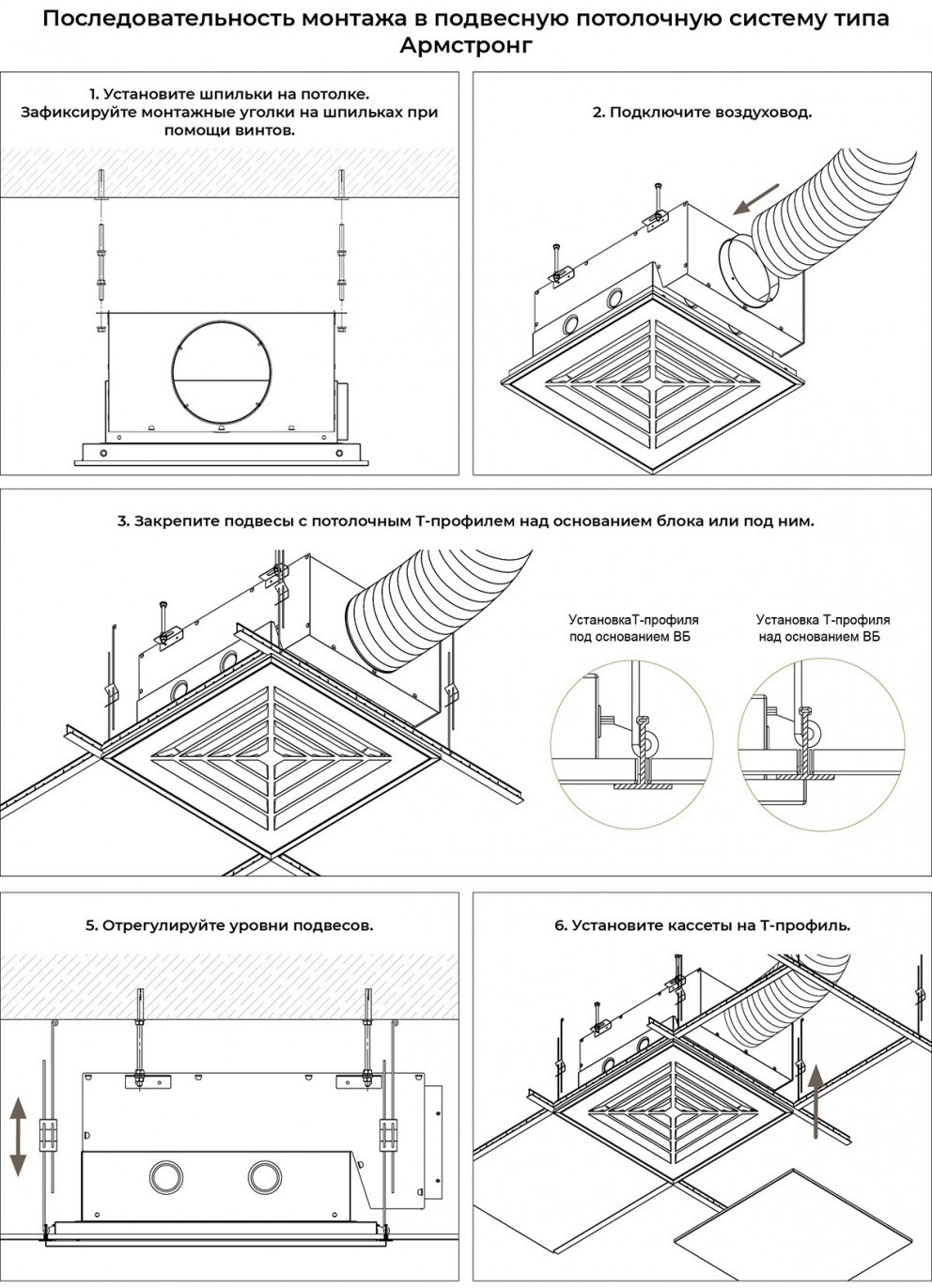

Конструктивная схема монтажа воздухораздающего блока к потолку типа “Армстронг”

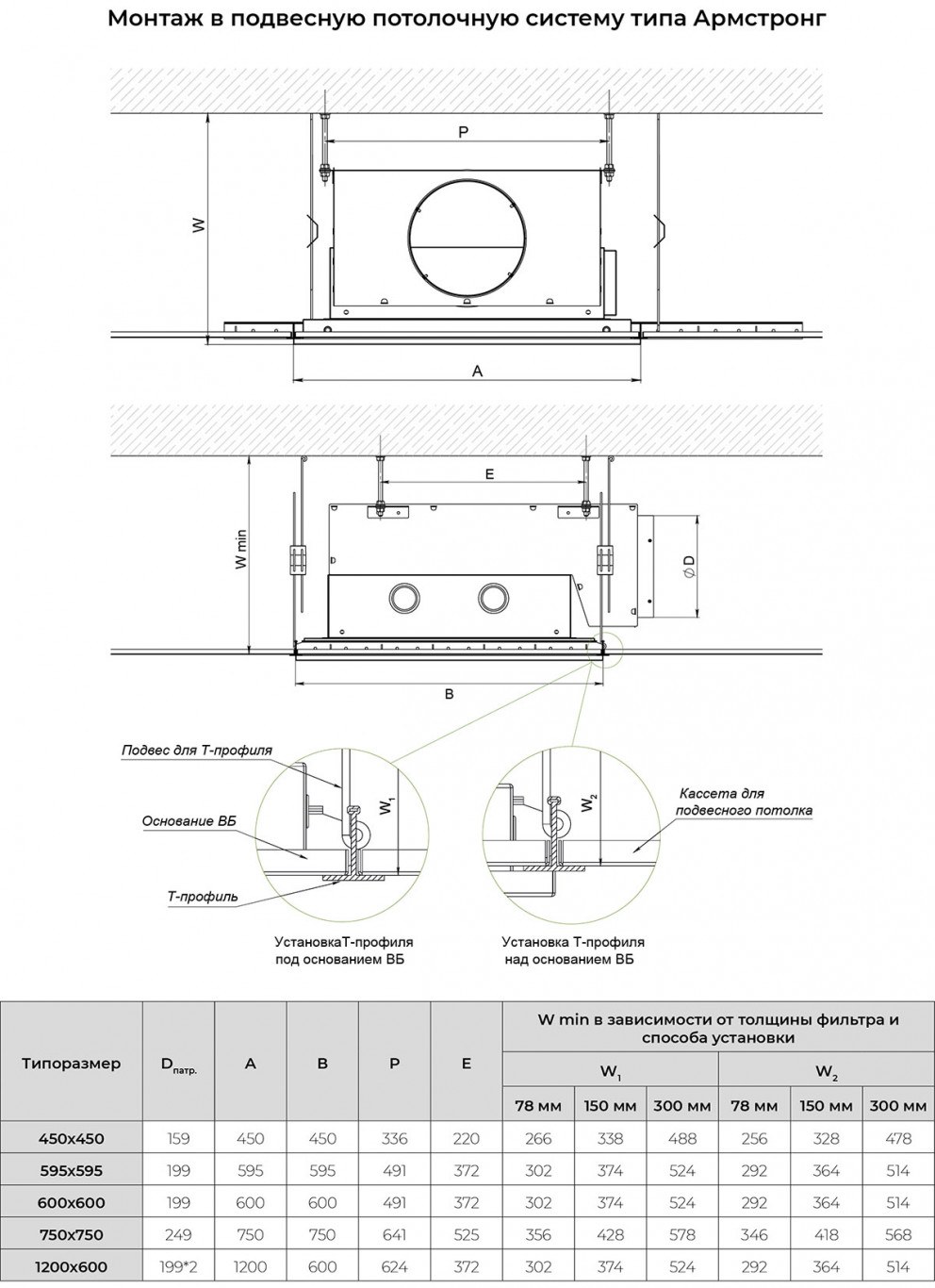

Габаритно-посадочные размеры воздухораздающего блока при монтаже к подвесному потолку
Конструктивная схема монтажа воздухораздающего блока к потолку ГКЛ
Габаритно-посадочные размеры воздухораздающего блока при монтаже к подвесному потолку ГКЛ
Масса воздухораздающих блоков ВБ уменьшенной высоты
Замена и установка фильтра:
- Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр.
- Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
- Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
- Установка лицевой панели производится с помощью винтов М5.
Установка фильтра в воздухораздающий блок
Данные для подбора воздухораздающих блоков ВБД*, ВБП, ВБП-М, ВБС, ВБС-М (стандартной/уменьшенной высоты) при подаче воздуха в помещение
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7
** – Выбор расходов ограничен скоростью в патрубке Vпатр < 6 м/с
Данные для подбора воздухораздающих блоков для углового монтажа ВБП-УМ, ВБС-УМ при подаче воздуха в помещение
В таблицах расходы воздуха и соответствующие потери полного давления ДРп приведены для чистых фильтров.
При использовании фильтров других производителей с иными аэродинамическими характеристиками потери давления в блоке без фильтра суммируются с паспортными данными по ДРп для применяемого фильтра.
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБД, ВБП, ВБП-М, уменьшенной высоты ВБД-У, ВБП-У, ВБП-М-У, для углового монтажа 1ВБП-УМ при подаче воздуха в помещение
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБС, ВБС-М, уменьшенной высоты ВБС-У, ВБП-С-У, для углового монтажа 1ВБС-УМ при подаче воздуха в помещение
Данные для подбора воздухораздающих блоков ВБВ*, ВБП* (стандартной/уменьшенной высота и для углового монтажа) при подаче воздуха в помещение
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
** – Выбор расходов ограничен скоростью в патрубке Vпатр < 6 м/с
В таблицах расходы воздуха и соответствующие потери полного давления ДРп приведены для чистых фильтров.
При использовании фильтров других производителей с иными аэродинамическими характеристиками потери давления в блоке без фильтра суммируются с паспортными данными по ДРп для применяемого фильтра.
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБВ, уменьшенной высоты ВБВ-У, для углового монтажа 1ВБВ-УМ при подаче воздуха в помещение
Данные для подбора воздухораздающих блоков ВБТ (стандартной/уменьшенной высоты и для углового монтажа) при подаче воздуха в помещение
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
** – Выбор расходов ограничен скоростью в патрубке Vпатр < 6 м/с
В таблицах расходы воздуха и соответствующие потери полного давления ДРп приведены для чистых фильтров.
При использовании фильтров других производителей с иными аэродинамическими характеристиками потери давления в блоке без фильтра суммируются с паспортными данными по ДРп для применяемого фильтра.
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБТ, уменьшенной высоты ВБТ-У, для углового монтажа 1ВБТ-УМ при подаче воздуха в помещение
Данные для подбора воздухораздающих блоков ВБР (стандартной/уменьшенной высоты и для углового монтажа) при подаче воздуха в помещение
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
** – Выбор расходов ограничен скоростью в патрубке Vпатр < 6 м/с
В таблицах расходы воздуха и соответствующие потери полного давления ДРп приведены для чистых фильтров.
При использовании фильтров других производителей с иными аэродинамическими характеристиками потери давления в блоке без фильтра суммируются с паспортными данными по ДРп для применяемого фильтра.
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБР, уменьшенной высоты ВБР-У, для углового монтажа 1ВБР-УМ при подаче воздуха в помещение
Данные для подбора воздухораздающих блоков ВБК (стандартной/уменьшенной высоты и для углового монтажа) при подаче воздуха в помещение
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
** – Выбор расходов ограничен скоростью в патрубке Vпатр < 6 м/с
В таблицах расходы воздуха и соответствующие потери полного давления ДРп приведены для чистых фильтров.
При использовании фильтров других производителей с иными аэродинамическими характеристиками потери давления в блоке без фильтра суммируются с паспортными данными по ДРп для применяемого фильтра.
Аэродинамические характеристики воздухораздающих блоков стандартной высоты ВБК, уменьшенной высоты ВБК-У, для углового монтажа 1ВБК-УМ при подаче воздуха в помещение
Пример заказа:
1-ВБД-450х450-Н11
– толщина фильтра 78 мм (1);
– лицевая панель диффузорная (ВБД);
– типоразмер 450х450;
– блок с боковым подводом и круглым патрубком (по умолчанию, при заказе не указывается);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Е11
2-ВБП-М-595х595-П-Н14
– толщина фильтра 150 мм (2);
– лицевая панель перфорированная с декоративной рамкой (ВБП-М);
– типоразмер 5955х595;
– блок с боковым подводом и прямоугольным патрубком (П);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Н14
3-ВБТ-750х750-С
– под фильтр толщиной 300 м(3);
– лицевая панель турбулизирующая (ВБТ);
– типоразмер 750х750;
– блок с торцевым подводом (С);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– без фильтра в комплекте
3-ВБП-750х750-У
– под фильтр толщиной 300 мм (3);
– лицевая панель перфорированная (ВБП);
– типоразмер 750х750;
– блок уменьшенной высоты (У);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– без фильтра в комплекте
1-ВБР-450х450-УМ-Н13
– толщина фильтра 78 мм(1);
– лицевая панель диффузорная (ВБД);
– типоразмер 450х450;
– блок для углового монтажа;
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Н13
